మెటల్ రూఫింగ్ ప్యానెల్లు

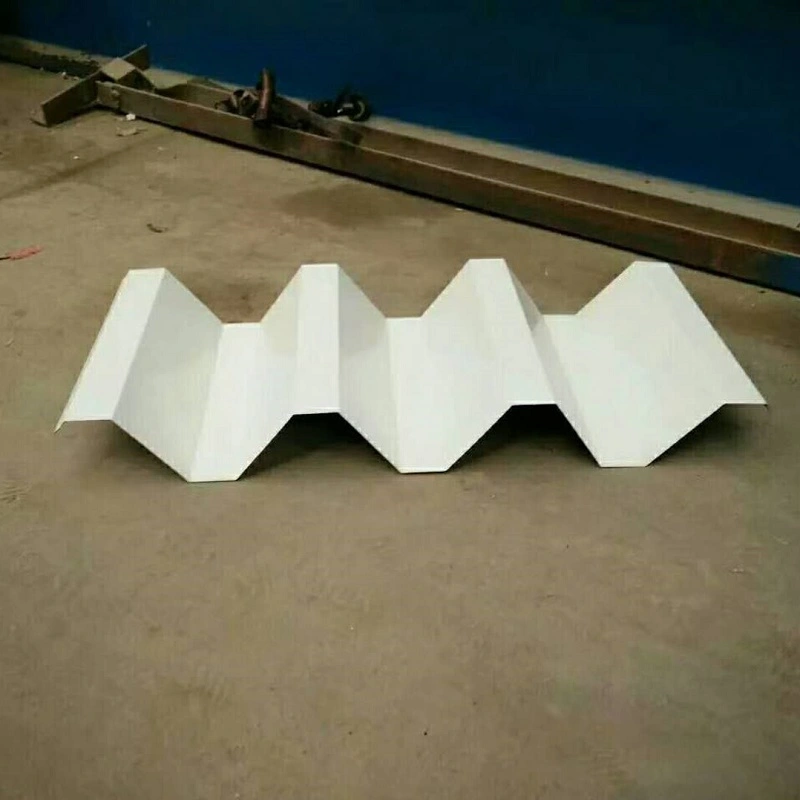

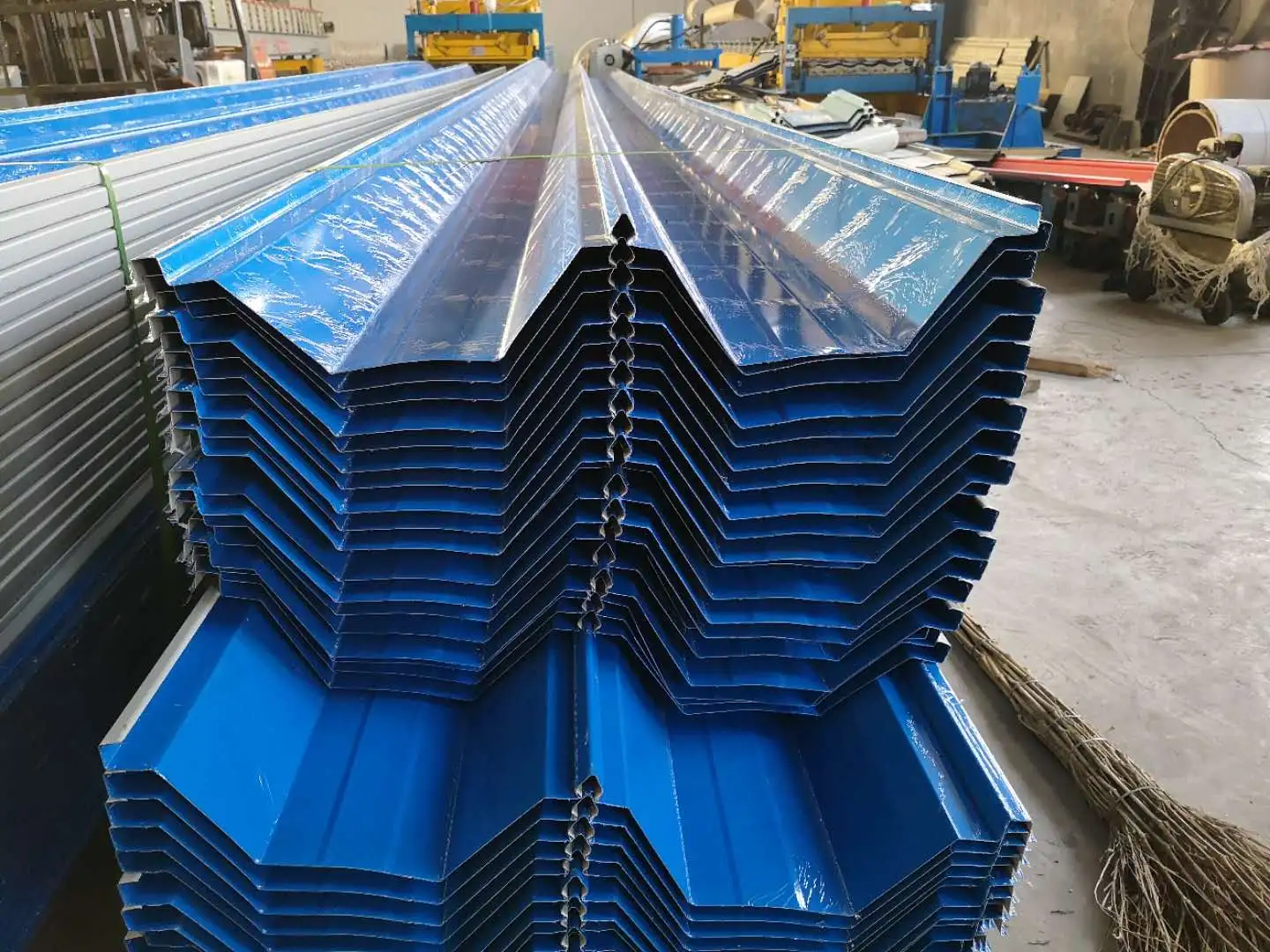

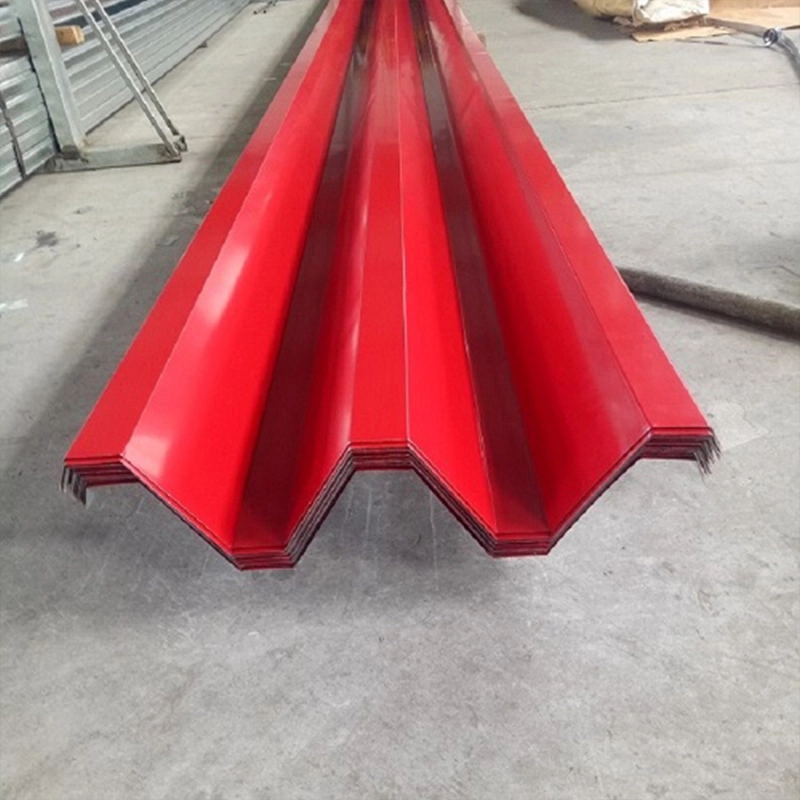

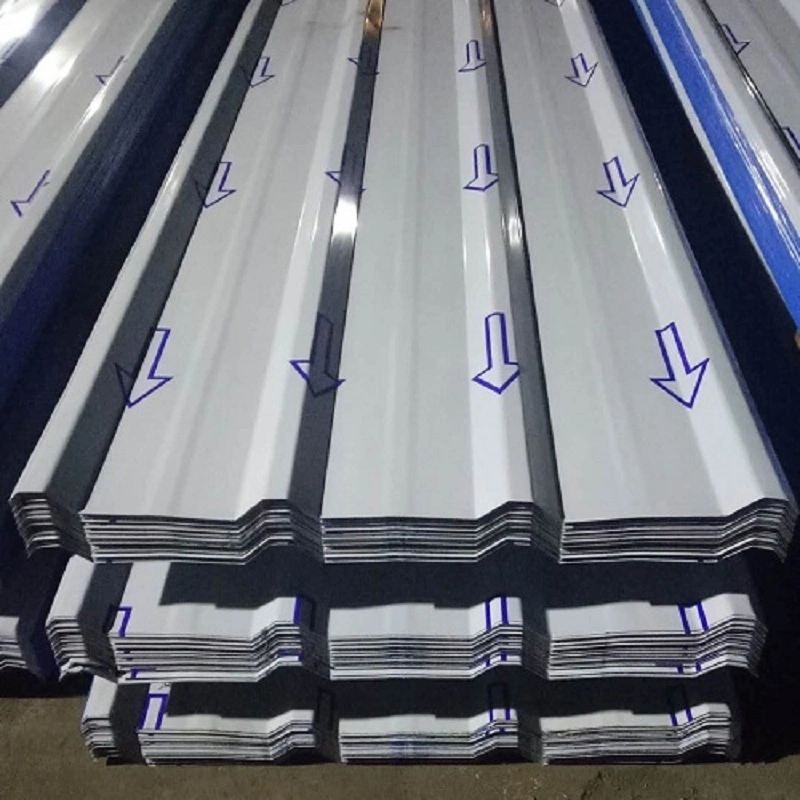

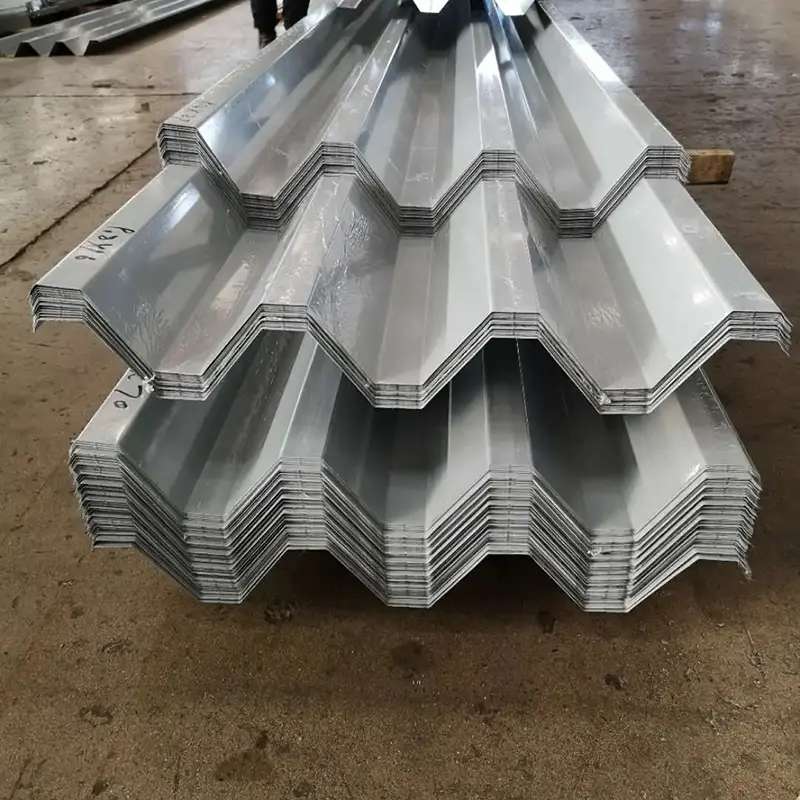

మెటల్ రూఫింగ్ ప్యానెల్లు నిరంతర ఉత్పత్తి లైన్లలో ముడతలుగల క్రాస్-సెక్షన్లుగా మెటల్ కాయిల్స్ ఏర్పడే కోల్డ్-రోల్ ద్వారా ఏర్పడిన ప్రొఫైల్డ్ స్టీల్ షీట్లు. వారు రూఫింగ్, వాల్ క్లాడింగ్ మరియు ఫ్లోర్ డెక్కింగ్ కోసం ఉపయోగిస్తారు. ribbed లేదా ముడతలుగల ప్రొఫైల్ పక్కటెముక దిశలో సన్నని షీట్ యొక్క బెండింగ్ దృఢత్వాన్ని పెంచుతుంది, 0.5 mm నుండి 1.5 mm వరకు మందం కలిగిన ప్యానెల్లు పైకప్పు లోడ్లను మోయడానికి అనుమతిస్తుంది. SENBO మెటల్ రూఫ్ ప్రొఫైల్‌ల కోసం అంకితమైన రోల్-ఫార్మింగ్ లైన్‌లను నిర్వహిస్తుంది మరియు విండ్ అప్‌లిఫ్ట్ ధృవీకరణ కోసం అంతర్గత పరీక్ష సామర్థ్యాన్ని నిర్వహిస్తుంది. ఉత్పత్తి తనిఖీలు బేస్ మెటల్ మందం, దిగుబడి బలం, ప్రొఫైల్ జ్యామితి మరియు ఉపరితల పూత నాణ్యతను కవర్ చేస్తాయి.

బేస్ మెటీరియల్ ఎంపికలు

• హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్ షీట్:40 g/m² నుండి 275 g/m² వరకు ద్విపార్శ్వ జింక్ పూతతో సాధారణంగా DX51D+Z గ్రేడ్. సాధారణ పారిశ్రామిక భవనాలకు అనుకూలం.
• Al-Zn కోటెడ్ స్టీల్ షీట్:పూతలో 55% అల్యూమినియం మరియు 43.5% జింక్ ఉంటాయి. ప్రామాణిక గాల్వనైజ్డ్ స్టీల్ యొక్క 3 నుండి 5 రెట్లు తుప్పు నిరోధకతను అందిస్తుంది.
• రంగు పూతతో కూడిన ఉక్కు షీట్:పాలిస్టర్ (PE) లేదా ఫ్లోరోకార్బన్ (PVDF) పూతలతో పూర్తి చేయబడింది, తుప్పు నిరోధకత మరియు డిజైన్ సౌలభ్యాన్ని అందిస్తుంది.
• అల్యూమినియం-మెగ్నీషియం-మాంగనీస్ మిశ్రమం షీట్:2.73 g/cm³ సాంద్రత కలిగిన AA3004 గ్రేడ్, ఉక్కు కంటే దాదాపు మూడింట ఒక వంతు. 50 సంవత్సరాల కంటే ఎక్కువ సేవా జీవితం కోసం రూపొందించబడింది.
• స్టెయిన్లెస్ స్టీల్ షీట్:445J2 ఫెర్రిటిక్ స్టెయిన్‌లెస్ స్టీల్, సాధారణంగా 0.5 mm మందం. అధిక గాలి నిరోధక అవసరాలతో పెద్ద పబ్లిక్ భవనాల కోసం ఉపయోగించబడుతుంది.

సిస్టమ్ నిర్మాణం

మెటల్ రూఫింగ్ వ్యవస్థలు తరచుగా బహుళ-పొర మిశ్రమ రూపకల్పనను ఉపయోగిస్తాయి. గ్వాంగ్‌జౌ బైయున్ ఎయిర్‌పోర్ట్ టెర్మినల్ 3 ప్రాజెక్ట్‌లో, దిగువ నుండి పైకి పైకప్పు నిర్మాణంలో గాల్వనైజ్డ్ ప్రైమరీ పర్లిన్‌లు, చిల్లులు గల అల్-Zn పూతతో కూడిన ప్రొఫైల్డ్ స్టీల్ బేస్ షీట్, ఆవిరి అవరోధం, సౌండ్-శోషక రాక్ ఉన్ని, గాల్వనైజ్డ్ సెకండరీ పర్లిన్‌లు, థర్మల్ ఇన్సులేషన్ వాటర్‌ప్రూఫ్ షీట్‌పిఓ, గల్వనైజ్డ్ వాటర్‌ప్రూఫ్ షీట్‌పిఓ పొర, స్టెయిన్‌లెస్ స్టీల్ ఫిక్సింగ్ క్లిప్‌లు, శబ్దాన్ని తగ్గించే ఫోమ్, స్టెయిన్‌లెస్ స్టీల్ రూఫింగ్ ప్యానెల్‌లు మరియు స్టెయిన్‌లెస్ స్టీల్ క్యాప్స్. ఈ అసెంబ్లీ నిర్మాణ మద్దతు, థర్మల్ ఇన్సులేషన్, వాటర్ఫ్రూఫింగ్, సౌండ్ శోషణ మరియు మెరుపు రక్షణను మిళితం చేస్తుంది.

ఇన్‌స్టాలేషన్ సిస్టమ్స్

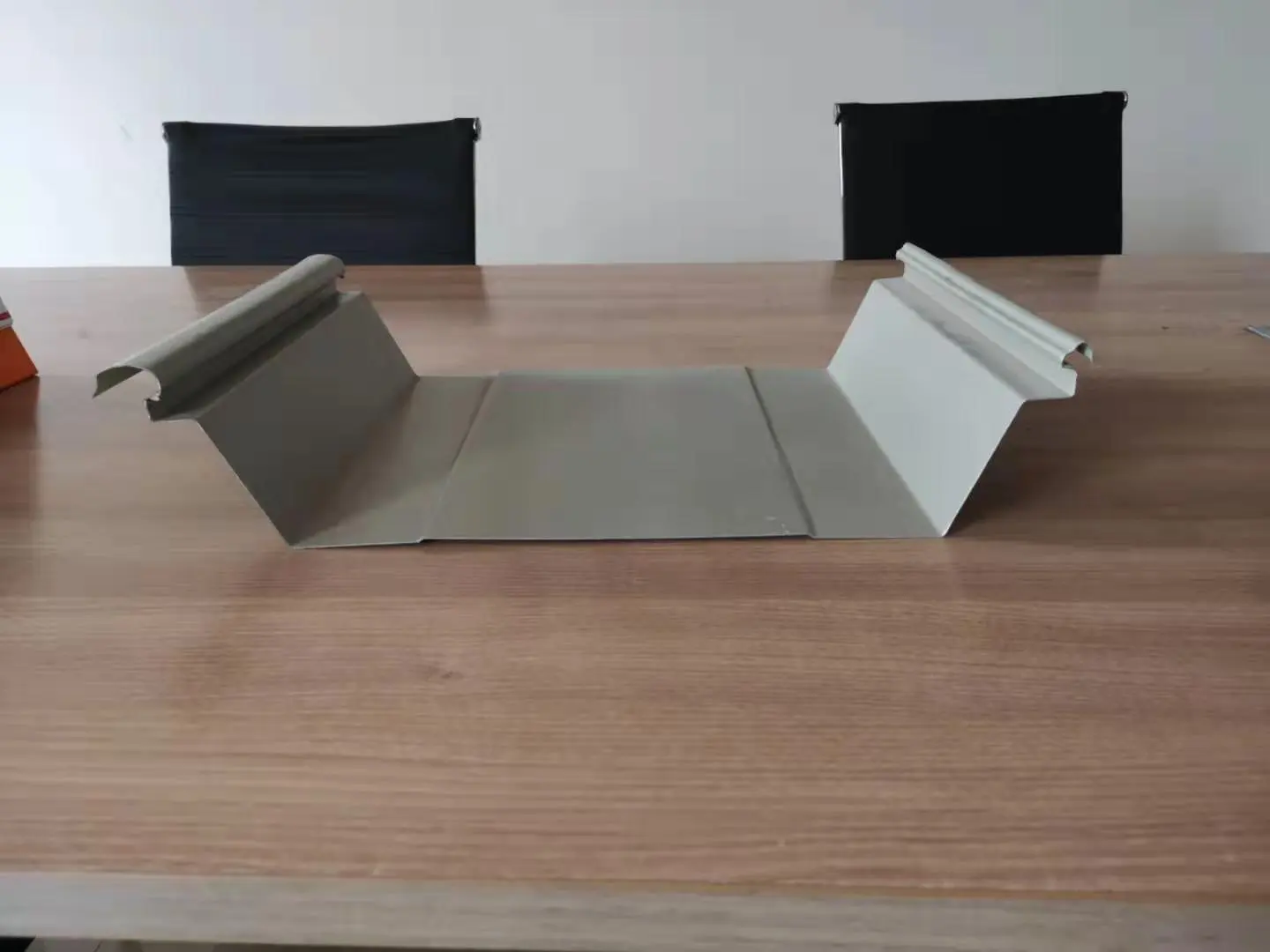

• స్టాండింగ్ సీమ్ సిస్టమ్:ప్రక్కనే ఉన్న ప్యానెల్ అంచులు యాంత్రికంగా ప్రత్యేక సాధనంతో సీమ్ చేయబడతాయి. ఫలితంగా ఉమ్మడి సీలెంట్లపై ఆధారపడకుండా నిర్మాణాత్మకంగా మరియు జలనిరోధితంగా ఉంటుంది. T- ఆకారపు ఫిక్సింగ్ క్లిప్‌లు పైకప్పు వాలు వెంట ఉష్ణ కదలికను అనుమతిస్తాయి.
• నిరంతర వెల్డింగ్ వ్యవస్థ:స్టెయిన్లెస్ స్టీల్ ప్యానెల్లు పూర్తి-పొడవు వెల్డింగ్ ద్వారా కలుపుతారు. అతుకులు లేని వెల్డ్స్ అధిక గాలి మరియు నీటి నిరోధకతను అందిస్తాయి.

సాంకేతిక లక్షణాలు

ప్రాజెక్ట్ అప్లికేషన్స్ నుండి పనితీరు డేటా

1. విండ్ అప్ లిఫ్ట్ కెపాసిటీ

తీరప్రాంత ప్రజా భవనాలు పైకప్పు గాలి నిరోధకతపై తీవ్ర డిమాండ్లను ఉంచుతాయి. గ్వాంగ్‌జౌ బైయున్ ఎయిర్‌పోర్ట్ టెర్మినల్ 3 వద్ద, నిరంతరం వెల్డెడ్ స్టెయిన్‌లెస్ స్టీల్ రూఫ్ సిస్టమ్ స్టాటిక్ విండ్ అప్‌లిఫ్ట్ టెస్టింగ్‌కు గురైంది మరియు 18.2 kPa సామర్థ్యాన్ని నమోదు చేసింది, ఇది కేటగిరీ 17 టైఫూన్‌కు సమానం. పోలిక కోసం, సాంప్రదాయ అల్యూమినియం-మెగ్నీషియం-మాంగనీస్ స్టాండింగ్ సీమ్ పైకప్పులు సాధారణంగా కేటగిరీ 12 పరిస్థితులను నిరోధిస్తాయి. విండ్ చూషణ ప్రవర్తనపై పరిశోధన ఇంటర్‌లాకింగ్ సీమ్ మరియు సపోర్ట్ బ్రాకెట్ కనెక్షన్‌ను బలహీనమైన బిందువుగా చూపిస్తుంది, దీనికి లక్ష్య ఉపబల అవసరం. గ్రేటర్ బే ఏరియా కల్చరల్ అండ్ స్పోర్ట్స్ సెంటర్ స్టేడియం ఇదే విధమైన వెల్డెడ్ విధానాన్ని ఉపయోగిస్తుంది మరియు ప్రయోగశాల పరీక్షలలో 21 kPa సాధించింది.

2. వాటర్ఫ్రూఫింగ్ మరియు ఎయిర్టైట్నెస్

రూఫ్ వాటర్ఫ్రూఫింగ్ అనేది స్ట్రక్చరల్ కాన్ఫిగరేషన్ నుండి వస్తుంది, దరఖాస్తు సీలాంట్ల నుండి కాదు. స్టాండింగ్ సీమ్ ప్యానెల్‌లు పూర్తి-నిడివితో ముందే అన్వయించిన సీలెంట్ మరియు లాక్ చేయబడిన సీమ్‌లను ఉపయోగిస్తాయి, ఉపరితల గోరు రంధ్రాలు లేదా లీక్ పాయింట్‌లు ఉండవు. నిరంతర వెల్డెడ్ స్టెయిన్లెస్ స్టీల్ విధానం పూర్తి-పొడవు వెల్డింగ్ ద్వారా ఒక పగలని ఉపరితలాన్ని సృష్టిస్తుంది, నీటి నిరోధకతను మరింత మెరుగుపరుస్తుంది. కనీసం 5% పైకప్పు పారుదల వాలు సిఫార్సు చేయబడింది. ట్రఫ్ ప్రొఫైల్ సహజమైన డ్రైనేజ్ ఛానల్‌గా పనిచేస్తుంది, నీటిని త్వరగా చూరు వైపుకు మళ్లిస్తుంది.

3. థర్మల్ కదలికను నిర్వహించడం

ఉష్ణోగ్రత మార్పులు మెటల్ ప్యానెల్లు విస్తరించడానికి మరియు కుదించడానికి కారణమవుతాయి. స్టాండింగ్ సీమ్ సిస్టమ్‌లు T- ఆకారపు స్లైడింగ్ బ్రాకెట్‌ల ద్వారా ఈ కదలికను గ్రహిస్తాయి, ఇవి ప్యానెల్‌లను పైకప్పు వాలు వెంట స్వేచ్ఛగా తరలించడానికి అనుమతిస్తాయి. గ్వాంగ్‌జౌ బైయున్ ఎయిర్‌పోర్ట్ టెర్మినల్ 3 వద్ద, వెల్డెడ్ కనెక్షన్‌లు ఉష్ణ ఒత్తిడిని విడుదల చేయడానికి ఒక అడ్డంగా ఉండే ముడతలుగల ప్రొఫైల్‌తో కలిసి పని చేస్తాయి. రెండు పద్ధతులు నిరోధిత ఉష్ణ కదలిక వలన సంభవించే నష్టాన్ని నివారిస్తాయి.

4. నిర్మాణ ఉత్పాదకత

గ్రేటర్ బే ఏరియా కల్చరల్ అండ్ స్పోర్ట్స్ సెంటర్ వాటర్‌ఫ్రూఫింగ్ మెంబ్రేన్ క్రింద ఉన్న అన్ని పైకప్పు పొరల కోసం మాడ్యులర్ నిర్మాణ వ్యూహాన్ని వర్తింపజేసింది. కార్మికులు 78,000 m² పైకప్పును 878 స్వతంత్ర మాడ్యూల్స్‌గా విభజించారు, ప్రతి మాడ్యూల్‌ను నేల స్థాయిలో సమీకరించారు మరియు వెల్డింగ్ చేశారు, ఆపై పూర్తయిన యూనిట్‌లను స్థానంలో ఉంచారు. ఈ విధానం ఇన్‌స్టాలేషన్ సామర్థ్యాన్ని 30% పెంచింది మరియు మెటీరియల్ వేస్ట్‌ను దాదాపు 2%కి పెంచింది.

5. రేఖాగణిత వశ్యత

ఒకే వక్రత, డబుల్ వక్రత మరియు గోళాకార నిర్మాణ ఉపరితలాలకు సరిపోయేలా పైకప్పు ప్యానెల్‌లను నేరుగా, వక్రత లేదా ఫ్యాన్-ఆకార రూపాల్లో ఉత్పత్తి చేయవచ్చు. అంజి, జెజియాంగ్‌లోని "టూ మౌంటైన్స్" ఫ్యూచర్ సైన్స్ అండ్ టెక్నాలజీ సిటీ యొక్క కల్చరల్ అండ్ ఆర్ట్ సెంటర్‌లో, మెటల్ రూఫ్ పన్నెండు జెయింట్ వెదురు ఆకుల ఆకారాలను ఏర్పరుస్తుంది. నిర్మాణ సహనాలను ఆమోదయోగ్యమైన పరిమితుల్లో ఉంచడానికి BIM మోడలింగ్ మరియు 3D స్కానింగ్ వర్తించబడ్డాయి.

సంస్థాపన మరియు నిర్వహణ మార్గదర్శకాలు

• ప్యానెల్ ప్లేస్‌మెంట్‌ను ప్రారంభించడానికి ముందు పర్లిన్ అమరిక మరియు స్థాయిని తనిఖీ చేయండి.
• వైకల్యాన్ని నివారించడానికి అంచు-రక్షిత లిఫ్టింగ్ పట్టీలతో ప్యానెల్‌లను ఎత్తండి.
• స్టాండింగ్ సీమ్ సిస్టమ్‌లపై తుది సీమింగ్‌కు ముందు సీమ్ ఎంగేజ్‌మెంట్ మరియు క్లిప్ అలైన్‌మెంట్‌ను నిర్ధారించండి.
• నిరంతర వెల్డింగ్ను నిర్వహిస్తున్నప్పుడు పని ప్రాంతాన్ని శుభ్రంగా మరియు పొడిగా ఉంచండి; అర్హత కలిగిన వెల్డింగ్ విధానాలను అనుసరించండి.
• పూర్తయిన పైకప్పు ఉపరితలాలపై నిర్మాణ ట్రాఫిక్‌ను పరిమితం చేయండి మరియు శిధిలాలను వెంటనే తొలగించండి.

సాధారణ ప్రశ్నలు

అధిక గాలి తీర ప్రాంతాలకు ఏ పైకప్పు వ్యవస్థ సరిపోతుంది?

నిరంతరం వెల్డెడ్ స్టెయిన్‌లెస్ స్టీల్ సిస్టమ్ అత్యధిక గాలి నిరోధకతను అందిస్తుంది మరియు తరచుగా టైఫూన్-పీడిత ప్రాంతాలకు నిర్దేశించబడుతుంది. విండ్ అప్‌లిఫ్ట్ లెక్కల ప్రకారం సీమ్ మరియు క్లిప్ వివరాలను బలోపేతం చేసినప్పుడు స్టాండింగ్ సీమ్ సిస్టమ్‌లు ఆచరణీయ ఎంపికగా ఉంటాయి.

పొడవైన పైకప్పు ప్యానెల్లు ఉష్ణోగ్రత మార్పులను ఎలా నిర్వహిస్తాయి?

స్టాండింగ్ సీమ్ సిస్టమ్‌లు వాలు వెంట కదలికను అనుమతించే స్లైడింగ్ క్లిప్‌లను ఉపయోగిస్తాయి. వెల్డెడ్ వ్యవస్థలు అడ్డంగా ఉండే ముడతలు లేదా విస్తరణ జాయింట్‌లను కలిగి ఉండవచ్చు. సరైన పద్ధతి పైకప్పు జ్యామితి మరియు ఊహించిన ఉష్ణోగ్రత పరిధిపై ఆధారపడి ఉంటుంది.

మెటల్ పైకప్పుకు ఏ కొనసాగుతున్న నిర్వహణ అవసరం?

తనిఖీ దినచర్యలు ఫాస్టెనర్ బిగుతు, ప్యానెల్ పరిస్థితి, డ్రైనేజీ మార్గం అడ్డంకులు మరియు చొచ్చుకుపోయే సమయంలో సీలెంట్ సమగ్రతను కవర్ చేయాలి. స్టాండింగ్ సీమ్ సిస్టమ్‌లకు సాధారణంగా తక్కువ నిర్వహణ అవసరం ఎందుకంటే ఫాస్టెనర్‌లు బహిర్గతం కావు.

మెటల్ రూఫింగ్ ఇప్పటికే ఉన్న పైకప్పుపైకి వెళ్లగలదా?

నిర్మాణం అదనపు భారాన్ని మోయగలిగితే మరియు ఇప్పటికే ఉన్న ఉపరితలం అనుకూలంగా ఉంటే ఇప్పటికే ఉన్న పైకప్పుపై కొత్త మెటల్ పైకప్పును కొన్నిసార్లు వ్యవస్థాపించవచ్చు. ఏదైనా నిర్ణయం తీసుకునే ముందు స్ట్రక్చరల్ ఇంజనీర్ ప్రస్తుత పరిస్థితులను అంచనా వేయాలి.

నాణ్యత నియంత్రణ మరియు డాక్యుమెంటేషన్

సరఫరాదారులు బేస్ మెటల్, పూత మందం రికార్డులు మరియు ప్యానెల్ డైమెన్షనల్ రిపోర్ట్‌ల కోసం మిల్ టెస్ట్ సర్టిఫికేట్‌లను అందించాలి. నిర్దిష్ట విండ్ లోడ్ ప్రమాణాలతో ప్రాజెక్ట్‌లు సరఫరా చేయబడుతున్న ఖచ్చితమైన సిస్టమ్ కాన్ఫిగరేషన్ కోసం విండ్ అప్‌లిఫ్ట్ పరీక్ష డేటాను అభ్యర్థించాలి. సైట్ స్వీకరించే తనిఖీలు ఇన్‌స్టాలేషన్‌కు ముందు మెటీరియల్ గ్రేడ్‌లు, ప్యానెల్ పొడవులు మరియు ఉపరితల స్థితిని ధృవీకరించాలి.

ఎంపిక పరిగణనలు

• పైకప్పు వ్యవస్థ రకాన్ని ఎంచుకునే ముందు భవనం స్థానాన్ని మరియు డిజైన్ గాలి వేగాన్ని తనిఖీ చేయండి.
• సమర్థవంతమైన నీటి తొలగింపును నిర్ధారించడానికి పైకప్పు వాలు మరియు డ్రైనేజీ లేఅవుట్‌ను సమీక్షించండి.
• ఎంచుకున్న ప్యానెల్ మెటీరియల్ భవనం యొక్క పర్యావరణ బహిర్గతానికి అనుకూలంగా ఉందని ధృవీకరించండి.
• రూఫింగ్ సరఫరాదారు అవసరమైన పరీక్ష డేటా మరియు ఇన్‌స్టాలేషన్ మద్దతును అందించగలరని నిర్ధారించండి.
