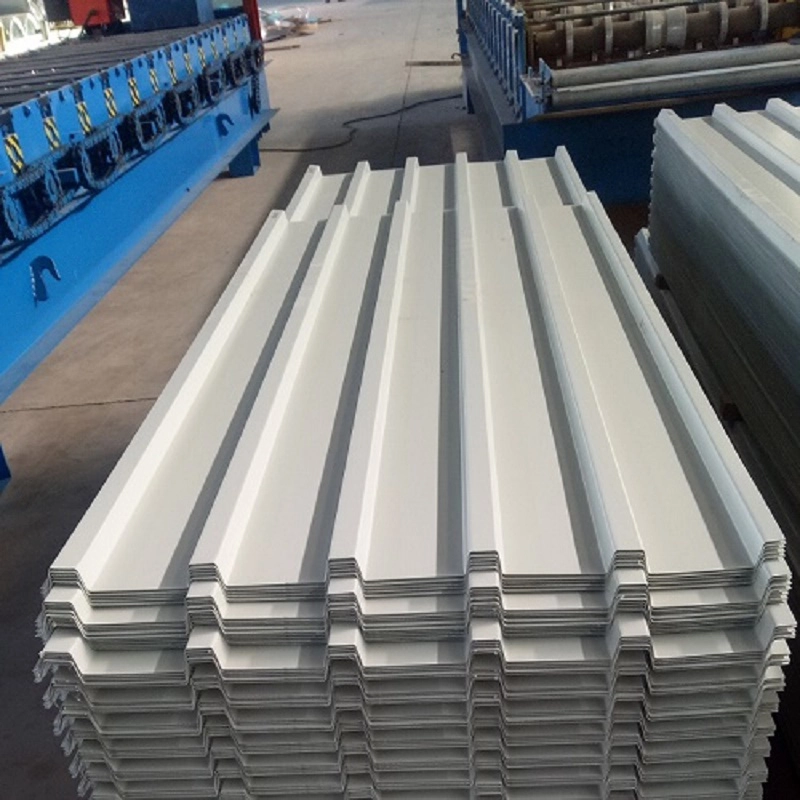

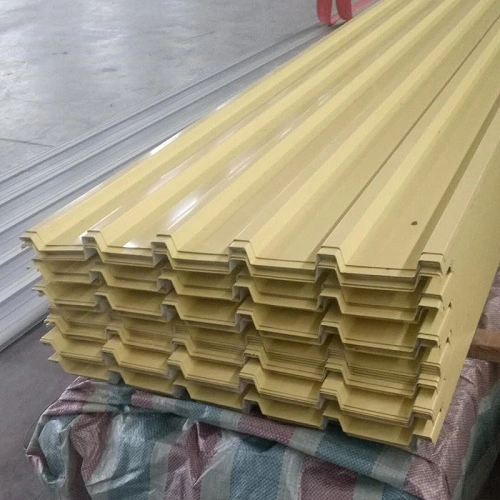

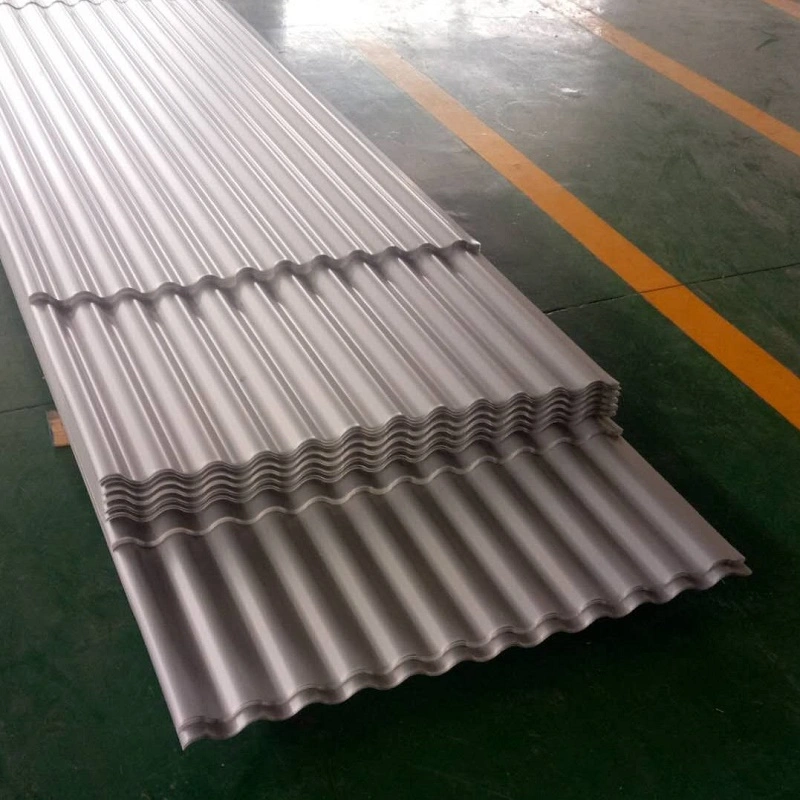

ప్రొఫైల్డ్ స్టీల్ షీట్లు అనేది రోల్-ఫార్మింగ్ పూత లేదా పూతతో కూడిన స్టీల్ స్ట్రిప్ ద్వారా వేవ్-ఆకారపు క్రాస్-సెక్షన్లుగా ఉత్పత్తి చేయబడిన చల్లని-రూపం కలిగిన ప్యానెల్లు.SENBO బిల్డింగ్ మెటీరియల్స్డైమెన్షనల్ ఖచ్చితత్వం, పూత పనితీరు మరియు దీర్ఘకాలిక సేవా జీవితంపై దృష్టి సారించి ఉక్కు నిర్మాణ భవనాలలో పైకప్పు, గోడ మరియు నేల అనువర్తనాల కోసం ఈ షీట్లను సరఫరా చేస్తుంది.
అప్లికేషన్ వాతావరణం మరియు అవసరమైన మన్నిక ప్రకారం బేస్ సబ్స్ట్రేట్ ఎంపిక చేయబడుతుంది. సాధారణ ఎంపికలలో హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్, అల్యూమినియం-జింక్ అల్లాయ్ కోటెడ్ స్టీల్, కలర్-కోటెడ్ స్టీల్, స్టెయిన్లెస్ స్టీల్ మరియు అల్యూమినియం మిశ్రమం ఉన్నాయి. చాలా నిర్మాణ అనువర్తనాల కోసం, గాల్వనైజ్డ్ లేదా అల్యూమినియం-జింక్ పూతతో కూడిన ఉక్కు ఖర్చు మరియు తుప్పు నిరోధకత యొక్క ఉత్తమ సమతుల్యతను అందిస్తుంది. షీట్ మందం సాధారణంగా 0.25 mm నుండి 2.3 mm వరకు ఉంటుంది, భవనం నిర్మాణంలో 0.4 mm నుండి 1.6 mm వరకు ఉంటుంది.
పూత వ్యవస్థ షీట్ వాతావరణ తుప్పును ఎంతవరకు నిరోధిస్తుంది మరియు కాలక్రమేణా దాని రూపాన్ని నిర్వహిస్తుంది. అనేక రకాల పూతలు అందుబాటులో ఉన్నాయి:
హాట్-డిప్ గాల్వనైజ్డ్ పూత:జింక్ పూత బరువులు Z100 నుండి Z450 వరకు ఉంటాయి. భారీ పూతలు తినివేయు వాతావరణంలో సుదీర్ఘ సేవా జీవితాన్ని అందిస్తాయి. Z275 అనేది సాధారణ బిల్డింగ్ అప్లికేషన్ల కోసం ఒక సాధారణ వివరణ.
అల్యూమినియం-జింక్ మిశ్రమం పూత:AZ150 అనేది రూఫింగ్ కోసం ప్రామాణిక వివరణ. పూత సుమారుగా 55% అల్యూమినియం, 43.5% జింక్ మరియు 1.5% సిలికాన్ను కలిగి ఉంటుంది, ఇది పోల్చదగిన జింక్ పూత కంటే మూడు నుండి ఐదు రెట్లు తుప్పు నిరోధకతను అందిస్తుంది. ఇది తీరప్రాంత మరియు పారిశ్రామిక వాతావరణాలకు అనుకూలంగా ఉంటుంది.
రంగు పూతలు:పాలిస్టర్ (PE), హై-డ్యూరబిలిటీ పాలిస్టర్ (HDP), మరియు పాలీవినైలిడిన్ ఫ్లోరైడ్ (PVDF) పూతలు సౌందర్య మరియు అదనపు రక్షణ ప్రయోజనాల కోసం మెటాలిక్ కోటింగ్పై వర్తించబడతాయి. PVDF ఈ మూడింటిలో ఉత్తమ UV నిరోధకత మరియు రంగు నిలుపుదలని అందిస్తుంది.
ప్రొఫైల్డ్ స్టీల్ షీట్లు వేవ్ ఎత్తు ద్వారా సమూహం చేయబడతాయి, ఇది నేరుగా వంగిన దృఢత్వం మరియు విస్తరించే సామర్థ్యాన్ని ప్రభావితం చేస్తుంది:
తక్కువ-వేవ్ షీట్లు (30 మిమీ కంటే తక్కువ తరంగ ఎత్తు):ఈ ప్యానెల్లు తక్కువ ఫ్లెక్చరల్ దృఢత్వాన్ని కలిగి ఉంటాయి మరియు ప్రధానంగా వాల్ క్లాడింగ్గా ఉపయోగించబడతాయి. అవి తేలికైనవి మరియు వర్టికల్ అప్లికేషన్ల కోసం పొదుపుగా ఉంటాయి, ఇక్కడ విస్తృత అవసరాలు మితంగా ఉంటాయి.
మీడియం-వేవ్ షీట్లు (వేవ్ ఎత్తు 30-70 మిమీ):ఇవి దృఢత్వం మరియు మెటీరియల్ సామర్ధ్యం యొక్క బ్యాలెన్స్ను అందిస్తాయి, వీటిని పైకప్పు మరియు గోడ అప్లికేషన్లకు అనుకూలంగా ఉండేలా చేస్తుంది. అనేక పారిశ్రామిక భవనాల పైకప్పులు మీడియం-వేవ్ ప్రొఫైల్లను ఉపయోగిస్తాయి.
హై-వేవ్ షీట్లు (వేవ్ ఎత్తు 70 మిమీ మరియు అంతకంటే ఎక్కువ):ఇవి గొప్ప ఫ్లెక్చరల్ దృఢత్వాన్ని అందిస్తాయి మరియు పొడవైన పరిధులు లేదా అధిక లోడ్ అవసరాలు కలిగిన రూఫ్ సిస్టమ్ల కోసం నిర్దేశించబడ్డాయి. వారు సాధారణంగా పెద్ద-స్పాన్ పబ్లిక్ భవనాలలో ఉపయోగిస్తారు.
ప్యానెల్ హోదా వ్యవస్థ YX[వేవ్ ఎత్తు]-[వేవ్ స్పేసింగ్]-[ఎఫెక్టివ్ కవరేజ్ వెడల్పు] ఆకృతిని ఉపయోగిస్తుంది. ఉదాహరణకు, YX15-380-760 వేవ్ ఎత్తు 15 mm, వేవ్ స్పేసింగ్ 380 mm మరియు సమర్థవంతమైన కవరేజ్ వెడల్పు 760 mm. షీట్ మందం విడిగా పేర్కొనబడింది.
| పరామితి | పరిధి / ఎంపికలు | గమనికలు |
|---|---|---|
| బేస్ సబ్స్ట్రేట్ | హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్, Al-Zn అల్లాయ్ కోటెడ్ స్టీల్, కలర్-కోటెడ్ స్టీల్, స్టెయిన్లెస్ స్టీల్, అల్యూమినియం మిశ్రమం | పర్యావరణం మరియు అప్లికేషన్ ద్వారా ఎంపిక చేయబడింది |
| షీట్ మందం | 0.25-2.3 మి.మీ | భవనం కోసం సాధారణ 0.4-1.6 mm |
| వేవ్ ఎత్తు | 10-200 మి.మీ | తక్కువ, మధ్యస్థ మరియు అధిక-తరంగ రకాలు |
| బేస్ షీట్ వెడల్పు | 600-1270 మి.మీ | ప్రొఫైల్పై ఆధారపడి ఉంటుంది |
| జింక్ పూత | Z100, Z150, Z275, Z450 | హాట్-డిప్ గాల్వనైజ్ చేయబడింది |
| Al-Zn పూత | AZ100, AZ150, AZ200 | అల్యూమినియం-జింక్ మిశ్రమం పూత |
| దిగుబడి బలం | 235-550 MPa | సబ్స్ట్రేట్ గ్రేడ్పై ఆధారపడి ఉంటుంది |
| వర్తించే ప్రమాణం | GB/T 12755-2008 | భవనం కోసం ప్రొఫైల్డ్ స్టీల్ షీట్లు |
అప్లికేషన్ ద్వారా సాధారణ ప్యానెల్ నమూనాలు:
పైకప్పు ప్యానెల్లు:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
గోడ ప్యానెల్లు:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
ఫ్లోర్ డెక్కింగ్ ప్రొఫైల్స్:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (క్లోజ్డ్ టైప్)
ప్రొఫైల్డ్ స్టీల్ షీట్ యొక్క నిర్మాణ పనితీరు దాని వేవ్ ఎత్తు, షీట్ మందం మరియు సబ్స్ట్రేట్ గ్రేడ్పై ఆధారపడి ఉంటుంది. అధిక వేవ్ ప్రొఫైల్లు ఎక్కువ జడత్వాన్ని అందిస్తాయి మరియు మద్దతుల మధ్య మరింత విస్తరించవచ్చు. పైకప్పు అనువర్తనాల కోసం, కనీస సిఫార్సు షీట్ మందం 0.6 మిమీ. వాల్ ప్యానెల్లు కనీసం 0.5 మిమీ మందంగా ఉండాలి మరియు కాంపోజిట్ స్లాబ్లలో ఉపయోగించే ఫ్లోర్ డెక్కింగ్ ప్రొఫైల్స్ కనీసం 0.8 మిమీ మందం కలిగి ఉండాలి.
షీట్ మందం 1.2 మిమీ కంటే ఎక్కువగా ఉన్నప్పుడు, ఏర్పడటం మరింత కష్టమవుతుంది మరియు త్రూ-డెక్ స్టడ్ వెల్డింగ్ షీట్ మరియు సపోర్టింగ్ బీమ్ రెండింటినీ విశ్వసనీయంగా చొచ్చుకుపోకపోవచ్చు. ఈ కారణంగా, ప్రాక్టికల్ షీట్ మందం సాధారణంగా ప్రొఫైల్డ్ ప్యానెల్లకు 1.5 మిమీ లేదా అంతకంటే తక్కువకు పరిమితం చేయబడుతుంది.
ప్రొఫైల్డ్ షీట్లు డయాఫ్రాగమ్ చర్య ద్వారా ఉక్కు భవనం యొక్క మొత్తం పార్శ్వ స్థిరత్వానికి దోహదపడతాయి. దీనికి అన్ని షీట్ అంచుల వెంట మరియు ఇంటర్మీడియట్ మద్దతు వద్ద సరైన బందు అవసరం. ప్రాజెక్ట్ డ్రాయింగ్లలో బందు నమూనాను పేర్కొనాలి.
పైకప్పు అనువర్తనాల కోసం:అవసరమైన స్పాన్ మరియు డిజైన్ లోడ్ల కోసం తగినంత వేవ్ ఎత్తు మరియు షీట్ మందంతో ప్రొఫైల్ను ఎంచుకోండి. అల్యూమినియం-జింక్ కోటెడ్ సబ్స్ట్రేట్ (AZ150) తీర మరియు పారిశ్రామిక వాతావరణాలకు సిఫార్సు చేయబడింది. పైకప్పు వాలు మరియు స్థానిక వర్షపాతం తీవ్రత ప్రకారం అన్ని ముగింపు ల్యాప్లు మరియు సైడ్ ల్యాప్లు మూసివేయబడాలి.
గోడ అనువర్తనాల కోసం:తక్కువ-వేవ్ ప్రొఫైల్స్ సాధారణంగా సరిపోతాయి. మొత్తం భవన సౌందర్యానికి సరిపోయేలా ప్యానెల్ రంగు మరియు ముగింపును ఎంచుకోవాలి. అధిక గాలి ప్రాంతాలలో భవనాల కోసం, ప్యానెల్ తయారీదారుతో బందు నమూనాను ధృవీకరించండి.
ఫ్లోర్ డెక్కింగ్ కోసం:కాంపోజిట్ స్లాబ్ నిర్మాణం కోసం ప్రత్యేకంగా రూపొందించిన ప్రొఫైల్ను ఉపయోగించండి. కనిష్ట షీట్ మందం 0.8 మిమీ. ప్రొఫైల్ పేర్కొన్న షీర్ స్టడ్ వ్యాసం మరియు వెల్డింగ్ విధానానికి అనుకూలంగా ఉందని నిర్ధారించండి.
సంస్థాపన సమయంలో:పూత నష్టం మరియు వైకల్యాన్ని నివారించడానికి షీట్లను జాగ్రత్తగా నిర్వహించండి. లోడ్ సమానంగా పంపిణీ చేసే ట్రైనింగ్ పరికరాలను ఉపయోగించండి. తుప్పు ప్రారంభాన్ని నిరోధించడానికి కట్ అంచులు రక్షించబడాలి. కటింగ్ మరియు డ్రిల్లింగ్ తర్వాత ప్యానెల్ ఉపరితలం నుండి మెటల్ షేవింగ్లను తొలగించండి.
ప్రొఫైల్డ్ స్టీల్ షీట్లు తరచుగా కలిసి ఇన్స్టాల్ చేయబడతాయిరాక్ ఉన్ని శాండ్విచ్ ప్యానెల్లుఎన్వలప్ వ్యవస్థలను నిర్మించడంలో. సింగిల్-స్కిన్ ప్రొఫైల్డ్ షీట్లు శాండ్విచ్ అసెంబ్లీ యొక్క అంతర్గత లైనర్గా ఉపయోగపడతాయి, అయితే ఇన్సులేటెడ్ ప్యానెల్ థర్మల్ అవరోధాన్ని అందిస్తుంది. నేల వ్యవస్థలలో,ఫ్లోర్ డెక్కింగ్ప్రొఫైల్లు కాంపోజిట్ స్లాబ్లను రూపొందించడానికి ఉపబల మరియు కాంక్రీటుతో పని చేస్తాయి. సపోర్టింగ్బిల్డింగ్ మెటీరియల్ యాక్సెసరీ సిస్టమ్స్, పర్లిన్లు, ఫాస్టెనర్లు, ఫ్లాషింగ్ మరియు సీలెంట్లతో సహా, ప్యానెల్ ప్రొఫైల్ మరియు ప్రాజెక్ట్ పరిస్థితులకు సరిపోలడానికి తప్పనిసరిగా ఎంచుకోవాలి. మా ఇంజనీరింగ్ బృందం ఈ కంబైన్డ్ సిస్టమ్ల కోసం సమన్వయ లేఅవుట్ డ్రాయింగ్లను అందించగలదు.
1.తేలికపాటి, ఆర్థిక కవరు అవసరమయ్యే పారిశ్రామిక ప్లాంట్ పైకప్పులు మరియు గోడలు.
2.గోడలు మరియు పైకప్పుల కోసం మీడియం-వేవ్ ప్రొఫైల్లను ఉపయోగించి గిడ్డంగి మరియు లాజిస్టిక్స్ సౌకర్యం క్లాడింగ్.
3.విమానాశ్రయ టెర్మినల్స్, రైల్వే స్టేషన్లు మరియు క్రీడా వేదికలు వంటి పబ్లిక్ భవనాలు, ఇక్కడ దీర్ఘకాల పైకప్పు ప్రొఫైల్లు పేర్కొనబడ్డాయి.
4.ప్రొఫైల్డ్ షీట్ ఫ్రేమ్ యొక్క మొత్తం పార్శ్వ స్థిరత్వానికి దోహదపడే స్టీల్ నిర్మాణ భవనాలు.
5.ఉక్కు-ఫ్రేమ్డ్ భవనాలలో ఫ్లోర్ సిస్టమ్స్, కాంపోజిట్ స్లాబ్ల కోసం ప్రొఫైల్డ్ డెక్కింగ్ను శాశ్వత ఫార్మ్వర్క్గా ఉపయోగిస్తుంది.
గోడ ప్యానెల్స్ కోసం, కనీస మందం 0.5 మిమీ. పైకప్పు ప్యానెల్లు కనీసం 0.6 మిమీ మందంగా ఉండాలి. కాంపోజిట్ స్లాబ్లలో ఉపయోగించే ఫ్లోర్ డెక్కింగ్ ప్రొఫైల్లకు కనీసం 0.8 మిమీ మందం అవసరం. ఈ విలువలు ప్రామాణిక ఉక్కు సబ్స్ట్రేట్లకు వర్తిస్తాయి మరియు అధిక-లోడ్ లేదా దీర్ఘ-స్పాన్ అప్లికేషన్ల కోసం పెంచాల్సి రావచ్చు.
అల్యూమినియం-జింక్ అల్లాయ్ కోటింగ్ (AZ150) పోల్చదగిన జింక్ పూత కంటే మూడు నుండి ఐదు రెట్లు తుప్పు నిరోధకతను అందిస్తుంది. అల్యూమినియం భాగం ఒక స్థిరమైన అవరోధ పొరను ఏర్పరుస్తుంది, అయితే జింక్ భాగం కట్ అంచుల వద్ద త్యాగపూరిత రక్షణను అందిస్తుంది. తీరప్రాంత లేదా పారిశ్రామిక పరిసరాల కోసం, AZ-పూతతో కూడిన ఉక్కు సాధారణంగా సిఫార్సు చేయబడింది. ప్రామాణిక అంతర్గత అనువర్తనాల కోసం, గాల్వనైజ్డ్ స్టీల్ సరిపోతుంది.
1.2 మిమీ కంటే ఎక్కువ షీట్ మందం సంక్లిష్ట ప్రొఫైల్లుగా ఏర్పడటం కష్టమవుతుంది. అదనంగా, త్రూ-డెక్ స్టడ్ వెల్డింగ్ అనేది కాంపోజిట్ ఫ్లోర్ సిస్టమ్లలో ఉపయోగించినప్పుడు 1.2 మిమీ కంటే ఎక్కువ మందంగా ఉండే షీట్లను విశ్వసనీయంగా చొచ్చుకుపోకపోవచ్చు. చాలా ప్రొఫైల్డ్ షీట్ అప్లికేషన్ల కోసం, ఆచరణాత్మక ఎగువ పరిమితి 1.5 మిమీ.
అవును. అన్ని అంచుల వెంట మరియు ఇంటర్మీడియట్ సపోర్ట్ల వద్ద సరిగ్గా బిగించినప్పుడు, ప్రొఫైల్డ్ షీట్లు విమానంలో కోత శక్తులను బదిలీ చేయగలవు మరియు స్థిరత్వాన్ని నిర్మించడానికి దోహదం చేస్తాయి. ఈ ప్రయోజనం కోసం తగిన ఫాస్టెనర్ అంతరం మరియు అంచు దూరంతో బందు నమూనా తప్పనిసరిగా రూపొందించబడాలి. స్ట్రక్చరల్ ఇంజనీర్తో డయాఫ్రాగమ్ సామర్థ్యాన్ని నిర్ధారించండి.
అన్ని ఫీల్డ్ కట్లు స్టీల్ సబ్స్ట్రేట్ను బహిర్గతం చేస్తాయి మరియు టచ్-అప్ కోటింగ్ లేదా జింక్-రిచ్ పెయింట్తో రక్షించబడాలి. మెటల్ షేవింగ్లు మరియు డ్రిల్లింగ్ స్వర్ఫ్ను వెంటనే తొలగించండి, ఎందుకంటే అవి ప్యానెల్ ఉపరితలంపై తుప్పు పట్టడం మరియు మరక చేయవచ్చు. అల్యూమినియం-జింక్ పూతతో కూడిన ఉక్కు కోసం, బహిర్గతమైన కట్ అంచులు ఇప్పటికీ పరిసర పూత యొక్క త్యాగపూరిత రక్షణ నుండి ప్రయోజనం పొందుతాయి, అయితే టచ్-అప్ చికిత్స ఇప్పటికీ సిఫార్సు చేయబడింది.
