బిల్డింగ్ ఎన్వలప్ సపోర్ట్ సిస్టమ్లో సెకండరీ స్ట్రక్చరల్ మెంబర్లు, ఫాస్టెనర్లు, వాటర్ఫ్రూఫింగ్ భాగాలు మరియు ఫినిషింగ్ యాక్సెసరీలు ఉంటాయి, ఇవి ప్రధాన ఉక్కు ఫ్రేమ్ను పైకప్పు మరియు గోడ ప్యానెల్లకు కనెక్ట్ చేస్తాయి.SENBOబిల్డింగ్ మెటీరియల్స్పర్లిన్లు, సపోర్ట్ క్లిప్లు, గట్టర్ సిస్టమ్లు, ఫ్లాషింగ్ మరియు సీలింగ్ మెటీరియల్లతో సహా స్టీల్ స్ట్రక్చర్ ప్రాజెక్ట్ల కోసం ఈ భాగాల యొక్క పూర్తి శ్రేణిని సరఫరా చేస్తుంది.
వ్యవస్థ సాధారణంగా ఐదు ఫంక్షనల్ గ్రూపులుగా విభజించబడింది:
నిర్మాణ మద్దతు:C, Z, U, మరియు L-ఆకారపు స్టీల్ పర్లిన్లు, టోపీ ఛానెల్లు, సాగ్ రాడ్లు మరియు బ్రేసింగ్ ట్యూబ్లు. ఈ సభ్యులు పైకప్పు మరియు గోడ ప్యానెల్ల నుండి ప్రాథమిక ఉక్కు చట్రానికి లోడ్లను బదిలీ చేస్తారు.
బందు మరియు కనెక్షన్:రూఫ్ మరియు వాల్ సపోర్ట్ క్లిప్లు, స్లైడింగ్ మరియు ఫిక్స్డ్ బ్రాకెట్లు, సెల్ఫ్ డ్రిల్లింగ్ స్క్రూలు, షీర్ స్టడ్లు మరియు కన్సీల్డ్ ఫాస్టెనర్లు. ఈ భాగాలు ప్యానెల్లు ఎలా భద్రపరచబడతాయో మరియు థర్మల్ కదలికను ఎలా ఉంచాలో నిర్ణయిస్తాయి.
పారుదల:స్టీల్ లేదా స్టెయిన్లెస్ స్టీల్ గట్టర్లు, రెయిన్వాటర్ అవుట్లెట్లు, డౌన్పైప్లు మరియు సిఫోనిక్ డ్రైనేజీ భాగాలు. సరైన పారుదల డిజైన్ పైకప్పు చుట్టుకొలత వద్ద నీరు చేరడం మరియు లీకేజీని నిరోధిస్తుంది.
ఫ్లాషింగ్ మరియు ట్రిమ్:రిడ్జ్ క్యాప్స్, ఫ్లాషింగ్ షీట్లు, ఎడ్జ్ ట్రిమ్, క్లోజర్లు మరియు డ్రిప్ అంచులు. ఈ అంశాలు ప్యానెల్ అంచులు మరియు పరివర్తనాలను మూసివేస్తాయి, నీటిని దూరంగా ఉంచడం మరియు పూర్తి రూపాన్ని అందిస్తాయి.
ఇన్సులేషన్ మరియు సీలింగ్:థర్మల్ ఇన్సులేషన్, ఆవిరి అడ్డంకులు, శ్వాసక్రియ పొరలు, సీలెంట్ టేపులు మరియు రబ్బరు పట్టీలు. ఈ ఉత్పత్తులు ఉష్ణ బదిలీని నియంత్రిస్తాయి, సంక్షేపణను నిర్వహిస్తాయి మరియు గాలి చొరబడకుండా ఉంటాయి.
సి-ఆకారపు పర్లిన్లుమెటల్ బిల్డింగ్ ఎన్వలప్లలో అత్యంత విస్తృతంగా ఉపయోగించే ద్వితీయ సభ్యులు. పరిమాణాలు C80 నుండి C350 వరకు ఉంటాయి, మందం 1.5 mm నుండి 3.5 mm వరకు ఉంటుంది. అవి సాధారణ పారిశ్రామిక భవనాలు మరియు గిడ్డంగులకు సరిపోయేలా తయారు చేయడం మరియు వ్యవస్థాపించడం సులభం.
Z-ఆకారపు purlinsC-ఆకారపు విభాగాల కంటే మెరుగైన అతివ్యాప్తి పనితీరును అందిస్తాయి మరియు తరచుగా ఎక్కువ వ్యవధిలో పేర్కొనబడతాయి. పరిమాణాలు Z80 నుండి Z350 వరకు ఉంటాయి, ఇన్స్టాలేషన్ ఖచ్చితత్వం మరియు డ్రైనేజీ పనితీరును మెరుగుపరచడానికి ముందుగా పంచ్ చేసిన రంధ్రాలు అందుబాటులో ఉంటాయి.

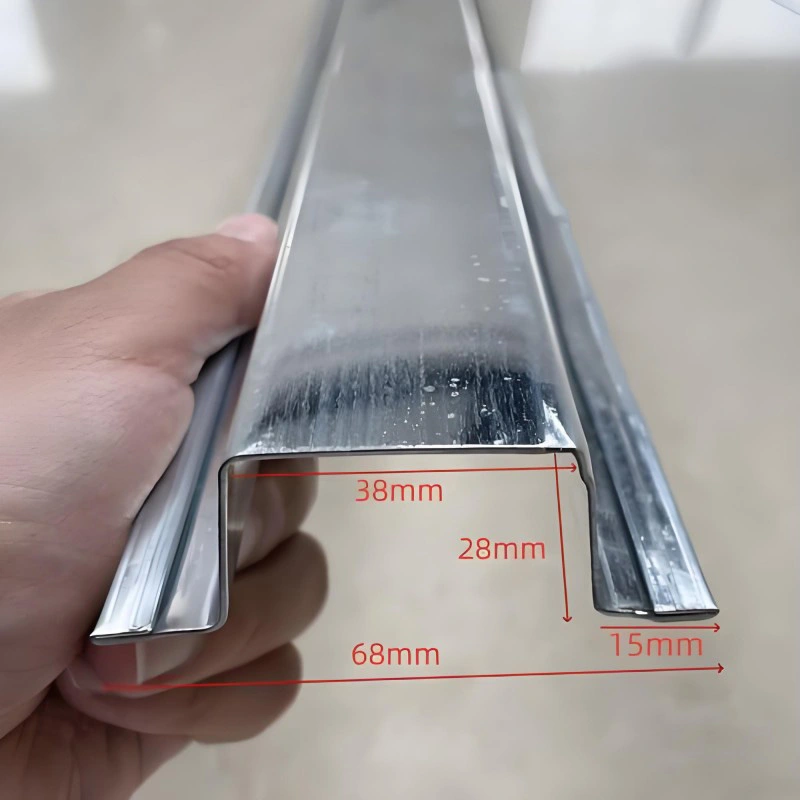

U- ఆకారంలో మరియు L- ఆకారపు ఉక్కుడోర్ మరియు విండో ఫ్రేమింగ్, కార్నర్ రీన్ఫోర్స్మెంట్ మరియు ఎడ్జ్ ఫిక్సింగ్ కోసం ఉపయోగించబడతాయి.టోపీ ఛానెల్లుఖచ్చితమైన అమరిక అవసరమయ్యే సిస్టమ్లలో సరిపోలే మద్దతు బ్రాకెట్లతో పని చేయండి. సాగ్ రాడ్లు మరియు బ్రేసింగ్ ట్యూబ్లు పర్లిన్ సిస్టమ్ యొక్క మొత్తం స్థిరత్వాన్ని మెరుగుపరుస్తాయి.
స్టాండింగ్ సీమ్ రూఫ్ సిస్టమ్లో సపోర్ట్ క్లిప్లు అత్యంత సాంకేతికంగా కీలకమైన భాగం.స్లైడింగ్ మద్దతుపైకప్పు ప్యానెల్ను ఉష్ణోగ్రత మార్పులతో విస్తరించడానికి మరియు కుదించడానికి అనుమతించండి, ఒత్తిడిని తగ్గించడం వలన బక్లింగ్ లేదా ఫాస్టెనర్ అలసటకు కారణం కావచ్చు. ఈ మద్దతులు సాధారణంగా థర్మల్ బ్రిడ్జింగ్ను నిరోధించడానికి ఇన్సులేటింగ్ స్పేసర్ను కలిగి ఉంటాయి.స్థిర మద్దతులుఈవ్ లేదా రిడ్జ్ వంటి కదలికలను నిరోధించాల్సిన ప్రదేశాలలో ఉపయోగించబడతాయి.
EPDM దుస్తులను ఉతికే యంత్రాలతో స్వీయ-డ్రిల్లింగ్ స్క్రూలు చాలా గోడ మరియు పైకప్పు ప్యానెల్ కనెక్షన్లకు ప్రామాణిక ఫాస్టెనర్. ఉతికే యంత్రం వాతావరణ ముద్రను నిర్వహిస్తుంది, అయితే స్క్రూ పూత తుప్పు నిరోధకతను నిర్ణయిస్తుంది. షీర్ స్టడ్లు కాంపోజిట్ ఫ్లోర్ డెక్ సిస్టమ్లలో డెక్ను స్టీల్ బీమ్కి కనెక్ట్ చేయడానికి మరియు షీర్ ఫోర్స్లను బదిలీ చేయడానికి ఉపయోగిస్తారు.

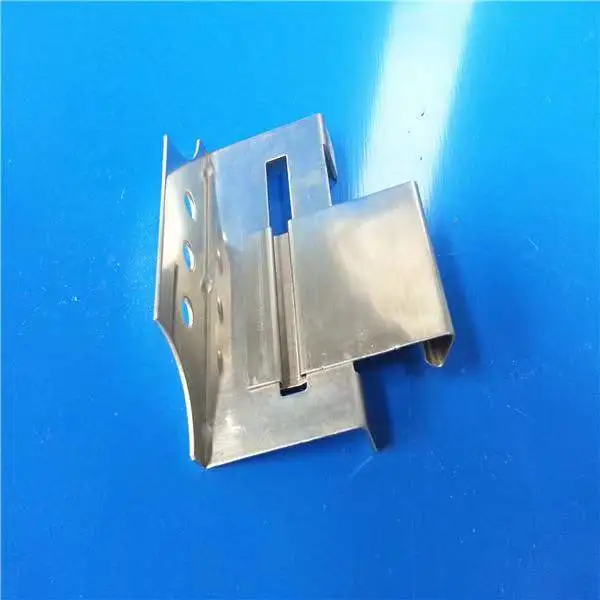

నిలబడి సీమ్ సిస్టమ్స్ కోసం, స్టెయిన్లెస్ స్టీల్ క్లిప్లు మరియు అల్యూమినియం క్లాంప్లు పైకప్పు ఉపరితలం చొచ్చుకుపోకుండా ప్యానెల్లను సురక్షితంగా ఉంచుతాయి. ఇది బహిర్గతమైన ఫాస్టెనర్ల సంఖ్యను తగ్గిస్తుంది మరియు దీర్ఘకాలిక వాతావరణాన్ని మెరుగుపరుస్తుంది.

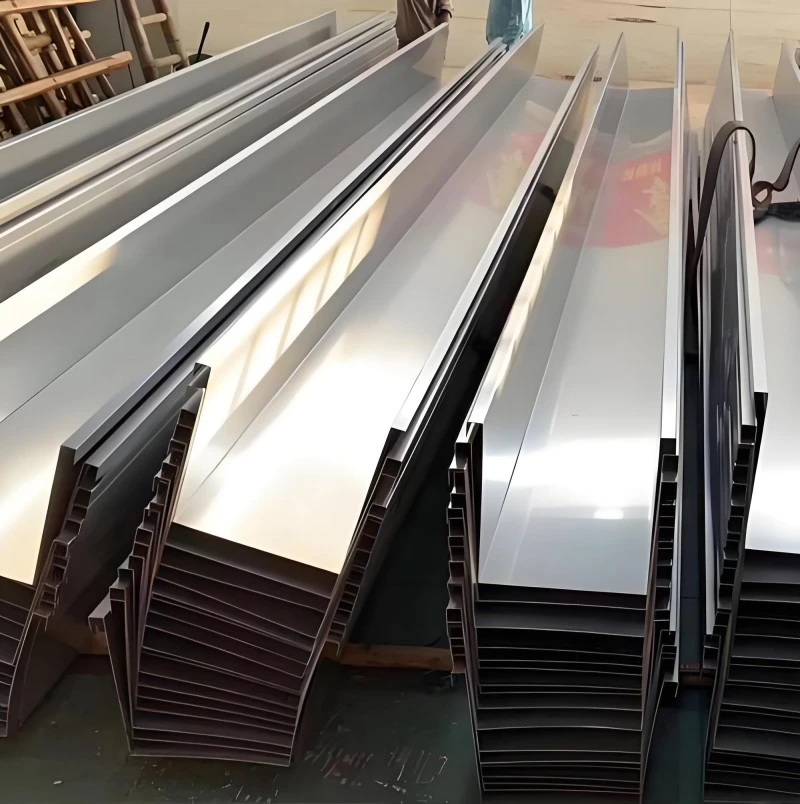

పైకప్పు పారుదల కోసం స్టీల్ గట్టర్లు ప్రధాన సేకరణ మూలకం. సాధారణ పదార్థాలలో గాల్వనైజ్డ్ స్టీల్ మరియు స్టెయిన్లెస్ స్టీల్ ఉన్నాయి, మందం 1.0 మిమీ నుండి 2.0 మిమీ వరకు ఉంటుంది. స్టెయిన్లెస్ స్టీల్ మెరుగైన తుప్పు నిరోధకతను అందిస్తుంది మరియు తీరప్రాంత లేదా పారిశ్రామిక పరిసరాలలో ప్రాధాన్యతనిస్తుంది.

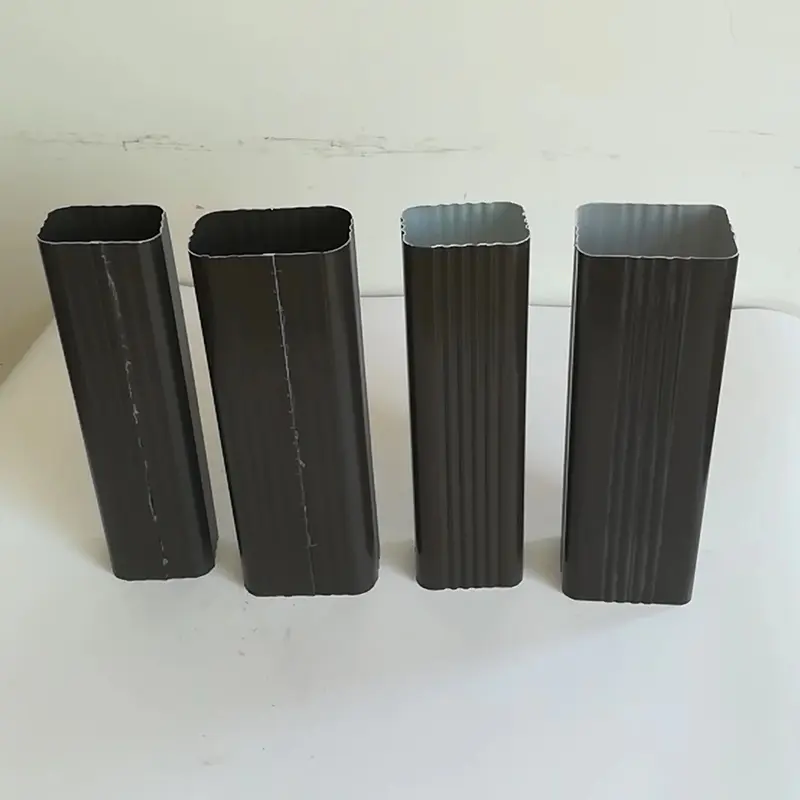

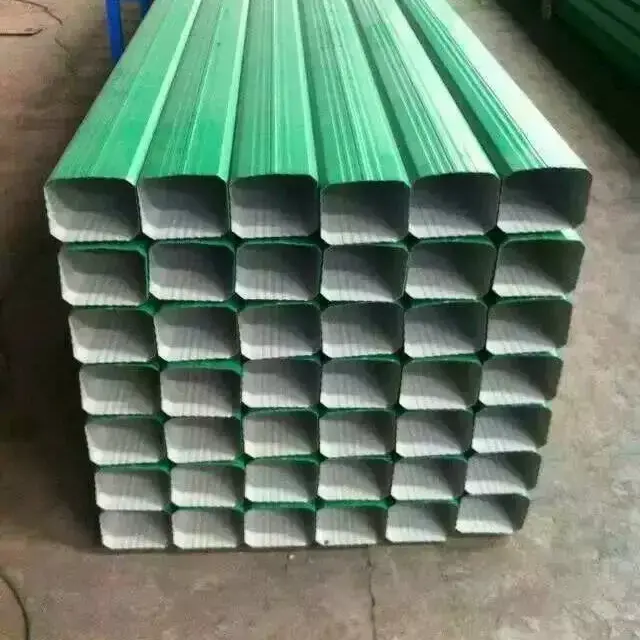

అధిక పారుదల సామర్థ్యం అవసరమయ్యే పెద్ద-పరిధి పైకప్పుల కోసం సిఫోనిక్ డ్రైనేజీ వ్యవస్థలు ఉపయోగించబడతాయి. డౌన్పైప్లు మరియు రెయిన్వాటర్ అవుట్లెట్లు వ్యవస్థను పూర్తి చేస్తాయి, నీటిని గట్టర్ నుండి గ్రౌండ్ డ్రైనేజ్ నెట్వర్క్కు నిర్దేశిస్తాయి.
ఫ్లాషింగ్ మరియు ట్రిమ్ ముక్కలు ప్యానెల్లు, గోడలు మరియు పైకప్పు చొచ్చుకుపోయే మధ్య పరివర్తనాలను మూసివేస్తాయి. రిడ్జ్ క్యాప్స్ పైకప్పు శిఖరాన్ని కవర్ చేస్తాయి, ఫ్లాషింగ్ షీట్లు గోడ నుండి పైకప్పు జంక్షన్లను నిర్వహిస్తాయి మరియు అంచు ట్రిమ్ చుట్టుకొలతను పూర్తి చేస్తుంది. మూసివేతలు మరియు బిందు అంచులు ప్యానెల్ చివరలు మరియు చూరు వద్ద నీరు చేరకుండా నిరోధిస్తాయి.
రాక్ ఉన్ని మరియు గాజు ఉన్ని వంటి ఇన్సులేషన్ పదార్థాలు పైకప్పు మరియు గోడ పలకల క్రింద అమర్చబడి ఉంటాయి. శ్వాసక్రియ పొరలు నీటి ప్రవేశాన్ని నిరోధించేటప్పుడు తేమను తప్పించుకోవడానికి అనుమతిస్తాయి మరియు ఆవిరి అడ్డంకులు ఇన్సులేషన్ పొరలో సంక్షేపణను నియంత్రిస్తాయి. సీలెంట్ టేపులు మరియు రబ్బరు పట్టీలు గాలి చొరబడని వ్యవస్థను పూర్తి చేస్తాయి.
| కాంపోనెంట్ వర్గం | సాధారణ లక్షణాలు | గమనికలు |
|---|---|---|
| సి-ఆకారపు పర్లిన్లు | C80-C350, మందం 1.5-3.5 mm | సాధారణ భవనాలకు సర్వసాధారణం |
| Z-ఆకారపు purlins | Z80-Z350, మందం 1.5-3.5 మిమీ | ముందుగా పంచ్ చేసిన రంధ్రాలు అందుబాటులో ఉన్నాయి |
| పైకప్పు మద్దతు | స్లైడింగ్ మరియు స్థిర రకాలు, వివిధ ఎత్తులు | ఇన్సులేటింగ్ స్పేసర్తో |
| స్వీయ డ్రిల్లింగ్ మరలు | EPDM వాషర్, ఉష్ణోగ్రత పరిధి -45°C నుండి 120°C | పూత తుప్పు నిరోధకతను నిర్ణయిస్తుంది |
| ఉక్కు కాలువలు | గాల్వనైజ్డ్ లేదా స్టెయిన్లెస్, 1.0-2.0 మి.మీ | తీర ప్రాంతాలకు స్టెయిన్లెస్ |
| ఫ్లాషింగ్ మరియు ట్రిమ్ | గాల్వనైజ్డ్ లేదా రంగు-పూత, 0.4-0.8 మి.మీ | ప్రొఫైల్ ప్యానెల్ రకానికి సరిపోలింది |
| ఇన్సులేషన్ | రాక్ ఉన్ని, గాజు ఉన్ని, 50-150 మి.మీ | థర్మల్ అవసరం ద్వారా ఎంపిక చేయబడింది |
| శ్వాసక్రియ పొర | PE రకం, వెడల్పు 1.0-1.5 మీ | జలనిరోధిత మరియు ఆవిరి-పారగమ్య |
| వర్తించే ప్రమాణం | JGJ/T 473-2019 | బిల్డింగ్ మెటల్ ఎన్వలప్ సిస్టమ్ ఇంజనీరింగ్ |
పైకప్పు వ్యవస్థల కోసం:పర్లిన్ స్పేసింగ్, సపోర్ట్ క్లిప్ రకం మరియు ప్యానెల్ ప్రొఫైల్ తప్పనిసరిగా సమన్వయం చేయబడాలి. థర్మల్ కదలికకు అనుగుణంగా సీమ్ పైకప్పులను నిలబెట్టడానికి స్లైడింగ్ మద్దతు ప్రామాణికం. కుదింపును నివారించడానికి మద్దతు ఎత్తు తప్పనిసరిగా ఇన్సులేషన్ మందంతో సరిపోలాలి.
గోడ వ్యవస్థల కోసం:C-ఆకారపు purlins సాధారణంగా సరిపోతాయి. బందు పద్ధతి గోడ ప్యానెల్ ప్రొఫైల్ మరియు గాలి లోడ్ మీద ఆధారపడి ఉంటుంది. EPDM దుస్తులను ఉతికే యంత్రాలతో స్వీయ-డ్రిల్లింగ్ స్క్రూలు బహిర్గతమైన ఫాస్టెనర్ గోడలకు విలక్షణమైనవి; ఆర్కిటెక్చరల్ ప్యానెల్ల కోసం దాచిన ఫాస్టెనర్లను ఉపయోగించవచ్చు.
తినివేయు వాతావరణాల కోసం:స్టెయిన్లెస్ స్టీల్ గట్టర్లు, కోటెడ్ ఫాస్టెనర్లు మరియు అల్యూమినియం-జింక్ కోటెడ్ పర్లిన్లను పేర్కొనండి. EPDM దుస్తులను ఉతికే యంత్రాలు తప్పనిసరిగా ప్యానెల్ కోటింగ్ మరియు స్థానిక వాతావరణానికి అనుకూలంగా ఉండాలి.
పెద్ద పైకప్పుల కోసం:ముందుగా పంచ్ చేసిన రంధ్రాలతో Z-ఆకారపు పర్లిన్లు మెరుగైన డ్రైనేజీ అమరిక మరియు ప్యానెల్ మద్దతును అందిస్తాయి. అధిక వర్షపాతం తీవ్రతతో పైకప్పులకు సిఫోనిక్ డ్రైనేజీ అవసరం కావచ్చు.
పర్లిన్ సంస్థాపన:ఇన్స్టాలేషన్కు ముందు ప్రధాన స్టీల్ ఫ్రేమ్పై లేఅవుట్ లైన్లను గుర్తించండి. పర్లిన్ అంతరం తప్పనిసరిగా డిజైన్ డ్రాయింగ్తో సరిపోలాలి. purlins మరియు ప్రధాన ఫ్రేమ్ మధ్య కనెక్షన్లు పూర్తిగా బిగించి ఉండాలి మరియు పార్శ్వ కదలికను నిరోధించడానికి అవసరమైన చోట సాగ్ రాడ్లను వ్యవస్థాపించాలి.
మద్దతు క్లిప్ ఇన్స్టాలేషన్:ప్యానెల్ లేయింగ్ సీక్వెన్స్ ఉన్న అదే దిశలో క్లిప్లను ఇన్స్టాల్ చేయండి. క్లిప్ బేస్ తప్పనిసరిగా పర్లిన్కు సురక్షితంగా బిగించి ఉండాలి. థర్మల్ వంతెనను నివారించడానికి ఇన్సులేటింగ్ స్పేసర్ సరిగ్గా ఉంచబడిందో లేదో తనిఖీ చేయండి.
ప్యానెల్ ఫిక్సింగ్:స్టాండింగ్ సీమ్ సిస్టమ్ల కోసం, క్లిప్లపై ప్యానెల్లను ఎంగేజ్ చేయండి మరియు వాటిని క్రమాంకనం చేసిన పరికరాలతో సీమ్ చేయండి. బహిర్గతమైన ఫాస్టెనర్ సిస్టమ్లపై స్వీయ-డ్రిల్లింగ్ స్క్రూలను ఎక్కువగా బిగించడం మానుకోండి, ఇది EPDM వాషర్ను దెబ్బతీస్తుంది మరియు వాతావరణాన్ని తగ్గిస్తుంది.
గట్టర్ మరియు ఫ్లాషింగ్ ఇన్స్టాలేషన్:అవుట్లెట్ పాయింట్ల వైపు గట్టర్లు వాలుగా ఉండేలా చూసుకోండి. అన్ని ల్యాప్ కీళ్ళు మరియు పరివర్తనలను సీల్ చేయండి. క్లాడింగ్ వెనుక నీటి ట్రాకింగ్ను నిరోధించడానికి ఫ్లాషింగ్ తప్పనిసరిగా ప్యానెల్ పక్కటెముకలను సరిగ్గా అతివ్యాప్తి చేయాలి.
సపోర్ట్ సిస్టమ్ కాంపోనెంట్లు SENBO ద్వారా సరఫరా చేయబడిన పూర్తి స్థాయి మెటల్ ఎన్వలప్ ప్యానెల్లతో పని చేయడానికి రూపొందించబడ్డాయి.ప్రొఫైల్డ్ స్టీల్ షీట్లు, రాక్ ఉన్ని శాండ్విచ్ ప్యానెల్లు, అల్యూమినియం-మెగ్నీషియం-మాంగనీస్ ప్యానెల్లు, మరియుచిల్లులు గల ప్యానెల్లు. ఉదాహరణకు, ఒక శాండ్విచ్ ప్యానెల్ వాల్కు పర్లిన్ లేఅవుట్ విస్తరించే సామర్థ్యంలో తేడాల కారణంగా సింగిల్-స్కిన్ ప్రొఫైల్డ్ షీట్ వాల్కి భిన్నంగా ఉంటుంది. ఎంచుకున్న ప్యానెల్ రకంతో నిర్మాణ మద్దతులను సమన్వయం చేసే లేఅవుట్ డ్రాయింగ్లను మా ఇంజనీరింగ్ బృందం అందించగలదు.
స్లైడింగ్ మద్దతు ఉష్ణోగ్రతలు మారినప్పుడు పైకప్పు ప్యానెల్ దాని పొడవుతో పాటు కదలడానికి అనుమతిస్తాయి. ఇది ఉష్ణ ఒత్తిడిని తగ్గిస్తుంది మరియు ఫాస్టెనర్ అలసటను నిరోధిస్తుంది. ఈవ్స్ మరియు రిడ్జెస్ వంటి నిర్బంధ పాయింట్ల వద్ద స్థిర మద్దతులు ఉపయోగించబడతాయి. స్టాండింగ్ సీమ్ రూఫ్లో, చాలా క్లిప్లు స్లైడింగ్ రకాలు, స్థిర క్లిప్లు నిర్దిష్ట స్థానాల్లో మాత్రమే ఉపయోగించబడతాయి.
పర్లిన్ అంతరం ప్యానెల్ ప్రొఫైల్, షీట్ మందం, గాలి లోడ్ మరియు మంచు లోడ్ మీద ఆధారపడి ఉంటుంది. ఎత్తైన పక్కటెముకలు కలిగిన బలమైన ప్యానెల్లు ఎక్కువ దూరం వ్యాపించగలవు మరియు తక్కువ పర్లిన్లు అవసరమవుతాయి. ప్రతి ప్రాజెక్ట్ కోసం నిర్మాణాత్మక గణన ద్వారా అంతరాన్ని తప్పనిసరిగా ధృవీకరించాలి. ఎంచుకున్న ప్యానెల్ ఆధారంగా మా సాంకేతిక బృందం తగిన లేఅవుట్ను సిఫార్సు చేయవచ్చు.
తీర ప్రాంతాల కోసం, అధిక తుప్పు నిరోధక పూతతో ఫాస్టెనర్లు పేర్కొనబడాలి. స్టెయిన్లెస్ స్టీల్ ఫాస్టెనర్లు లేదా భారీ జింక్-అల్యూమినియం పూతతో తగినవి. EPDM వాషర్ తప్పనిసరిగా UV-నిరోధకతను కలిగి ఉండాలి మరియు వాతావరణ చొరబడని ముద్రను నిర్వహించడానికి ప్యానెల్ కోటింగ్కు అనుకూలంగా ఉండాలి.
అవును. ప్రామాణికం కాని ప్యానెల్ ఆకృతులకు సరిపోయేలా మద్దతు క్లిప్లు, ఫ్లాషింగ్ మరియు మూసివేతలను ఉత్పత్తి చేయవచ్చు. ప్యానెల్ ప్రొఫైల్ డ్రాయింగ్ మరియు ప్రాజెక్ట్ యొక్క నిర్మాణ అవసరాలను అందించండి, తద్వారా సరైన భాగాలను ఎంచుకోవచ్చు లేదా తయారు చేయవచ్చు.
మెటీరియల్ సర్టిఫికేట్లు, పూత నివేదికలు మరియు ఉత్పత్తి పరీక్ష నివేదికలను సరఫరా చేయవచ్చు. purlins మరియు ఫాస్ట్నెర్ల కోసం, మిల్లు పరీక్ష సర్టిఫికెట్లు అందుబాటులో ఉన్నాయి. ఫైర్ పెర్ఫార్మెన్స్ లేదా స్ట్రక్చరల్ కాలిక్యులేషన్ నోట్స్ వంటి అదనపు సమ్మతి డాక్యుమెంటేషన్ అవసరమయ్యే ప్రాజెక్ట్ల కోసం, అభ్యర్థనపై వీటిని అందించవచ్చు.
