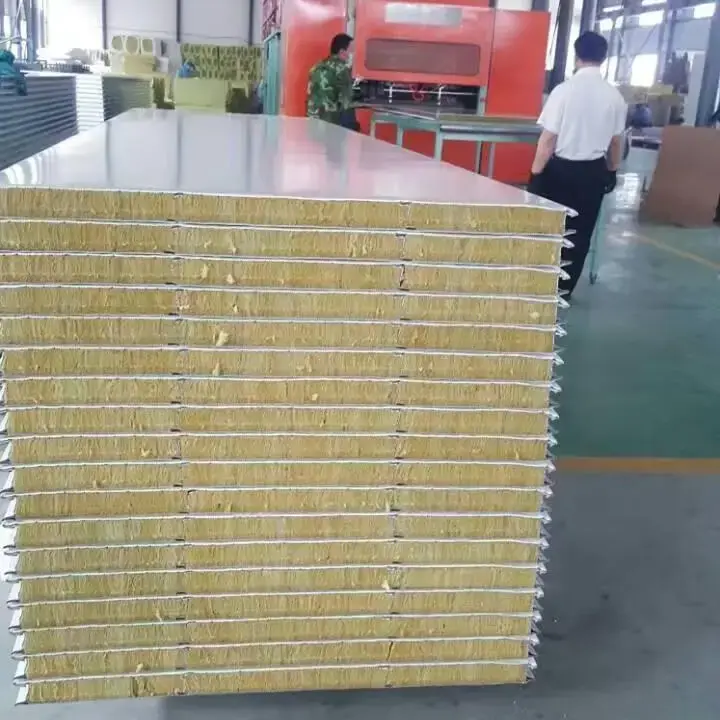

రాక్ ఉన్ని శాండ్విచ్ ప్యానెల్లు రెండు మెటల్ ఫేసింగ్ల మధ్య బంధించబడిన రాక్ ఉన్ని కోర్తో కూడిన మిశ్రమ నిర్మాణ ప్యానెల్లు.SENBO బిల్డింగ్ మెటీరియల్స్అగ్ని పనితీరు, థర్మల్ ఇన్సులేషన్ మరియు దీర్ఘకాలిక డైమెన్షనల్ స్టెబిలిటీపై దృష్టి సారించి ఉక్కు నిర్మాణ భవనాల్లో పైకప్పు, గోడ మరియు విభజన అనువర్తనాల కోసం ఈ ప్యానెల్లను సరఫరా చేస్తుంది.
కోర్ బసాల్ట్ వంటి సహజ శిలల నుండి ఉత్పత్తి చేయబడుతుంది, 1450 ° C కంటే ఎక్కువ ఉష్ణోగ్రత వద్ద కరిగించి, నిరంతర ఫైబర్లుగా ఫైబర్ చేయబడుతుంది. ఫైబర్స్ దృఢమైన బోర్డులుగా ఏర్పడటానికి ముందు నీటి-వికర్షక ఏజెంట్లు మరియు బైండర్లతో చికిత్స చేయబడతాయి. కోర్ సాంద్రత సాధారణంగా 120 kg/m³ నుండి 150 kg/m³ వరకు ఉంటుంది, ఇది థర్మల్ ఇన్సులేషన్, ఫైర్ రెసిస్టెన్స్ మరియు స్ట్రక్చరల్ సపోర్ట్ యొక్క బ్యాలెన్స్ను అందిస్తుంది.
ఫేసింగ్ మెటీరియల్స్లో కలర్-కోటెడ్ స్టీల్, గాల్వనైజ్డ్ స్టీల్, అల్యూమినియం-జింక్ అల్లాయ్ కోటెడ్ స్టీల్, స్టెయిన్లెస్ స్టీల్, అల్యూమినియం మిశ్రమం మరియు అల్యూమినియం-మెగ్నీషియం-మాంగనీస్ మిశ్రమం ఉన్నాయి. ఫేసింగ్ మందం 0.3 మిమీ నుండి 0.8 మిమీ వరకు ఉంటుంది. ఫేసింగ్ బాహ్య రూపాన్ని అందించేటప్పుడు తేమ మరియు యాంత్రిక నష్టం నుండి కోర్ని రక్షిస్తుంది.
రెండు ఉత్పత్తి పద్ధతులు సాధారణంగా ఉపయోగించబడతాయి:
యంత్రంతో తయారు చేసిన ప్యానెల్లు:రాక్ ఉన్ని కోర్ మరియు స్టీల్ ఫేసింగ్లు నియంత్రిత పీడనం మరియు ఉష్ణోగ్రత కింద బంధించబడిన నిరంతర ఆటోమేటెడ్ లైన్లలో ఉత్పత్తి చేయబడతాయి. ఈ పద్ధతి స్థిరమైన నాణ్యతను అందిస్తుంది మరియు పెద్ద-వాల్యూమ్ ప్రామాణిక ప్యానెల్లకు ఖర్చుతో కూడుకున్నది. యంత్రంతో తయారు చేయబడిన ప్యానెల్లు సాధారణ పారిశ్రామిక భవనాలు, గిడ్డంగులు మరియు ప్రామాణిక విభజన గోడలకు అనుకూలంగా ఉంటాయి.
చేతితో తయారు చేసిన ప్యానెల్లు:గాల్వనైజ్డ్ స్టీల్ లేదా అల్యూమినియం అల్లాయ్ ప్రొఫైల్స్ యొక్క చుట్టుకొలత ఫ్రేమ్తో అసెంబుల్ చేయబడింది, రాక్ ఉన్ని కోర్ చొప్పించబడింది మరియు ఫ్రేమ్ లోపల బంధించబడింది. ఈ నిర్మాణం అధిక అంచు బలం, మెరుగైన ఫ్లాట్నెస్ మరియు ఎక్కువ లోడ్-బేరింగ్ సామర్థ్యాన్ని అందిస్తుంది. క్లీన్రూమ్ విభజనలు, పరికరాలకు మద్దతు ఇచ్చే పైకప్పులు మరియు హై-ఎండ్ ఆర్కిటెక్చరల్ అప్లికేషన్ల కోసం చేతితో తయారు చేసిన ప్యానెల్లు పేర్కొనబడ్డాయి.
రాక్ ఉన్ని అనేది GB 8624 కింద క్లాస్ A కాని మండే పదార్థంగా వర్గీకరించబడిన ఒక అకర్బన పీచు పదార్థం. కోర్ నిర్మాణ సమగ్రతను కోల్పోకుండా 1000°C కంటే ఎక్కువ ఉష్ణోగ్రతలకు నిరంతరం బహిర్గతం కాకుండా తట్టుకోగలదు. ప్యానెల్ మందం మరియు నిర్మాణంతో అగ్ని నిరోధక పరిమితులు మారుతూ ఉంటాయి:
50 mm ప్యానెల్:సుమారు 60 నిమిషాల అగ్ని నిరోధకత.
100 mm ప్యానెల్:సుమారు 120 నిమిషాల అగ్ని నిరోధకత.
150 mm ప్యానెల్:సుమారు 180 నిమిషాల అగ్ని నిరోధకత.
ఈ విలువలు ప్రామాణిక అగ్ని పరీక్ష కాన్ఫిగరేషన్లపై ఆధారపడి ఉంటాయి మరియు నిర్దిష్ట ప్యానెల్ అసెంబ్లీకి వర్తించే పరీక్ష నివేదికతో నిర్ధారించబడాలి.
రాక్ ఉన్ని కోర్ యొక్క ఉష్ణ వాహకత 0.035 W/(m·K) నుండి 0.043 W/(m·K) వరకు ఉంటుంది. ఇది వేడి మరియు చల్లని వాతావరణం రెండింటికీ సమర్థవంతమైన థర్మల్ ఇన్సులేషన్ను అందిస్తుంది. కోల్డ్ స్టోరేజీ మరియు ఉష్ణోగ్రత-నియంత్రిత భవనాలలో, ప్యానెల్ మందాన్ని అవసరమైన ఉష్ణ నిరోధకత మరియు ఇండోర్-అవుట్డోర్ ఉష్ణోగ్రత వ్యత్యాసం ఆధారంగా లెక్కించాలి.
రాక్ ఉన్ని యొక్క పోరస్ ఫైబర్ నిర్మాణం ధ్వని శోషణ మరియు సౌండ్ ఇన్సులేషన్కు దోహదం చేస్తుంది. 120 kg/m³ కోర్ సాంద్రత కలిగిన ప్యానెల్ కోసం, వెయిటెడ్ సౌండ్ రిడక్షన్ ఇండెక్స్ సుమారు Rw = 29–30 dB. ఇది పరికరాల గదులు, మెకానికల్ ప్లాంట్ ప్రాంతాలు మరియు శబ్దం మరియు నిశ్శబ్ద మండలాల మధ్య విభజన గోడలు వంటి శబ్ద నియంత్రణ అవసరమయ్యే అనువర్తనాలకు ప్యానెల్లను అనుకూలంగా చేస్తుంది.
సింగిల్-స్కిన్ ప్రొఫైల్డ్ షీట్లతో పోలిస్తే మెటల్ పైకప్పులపై వర్షపు ప్రభావం శబ్దం కూడా తగ్గుతుంది, ఎందుకంటే రాక్ ఉన్ని కోర్ ప్రభావ శక్తిని గ్రహిస్తుంది మరియు ప్రసారం చేయబడిన ధ్వనిని తగ్గిస్తుంది.
| పరామితి | పరిధి / ఎంపికలు | గమనికలు |
|---|---|---|
| ఫేసింగ్ మెటీరియల్ | కలర్-కోటెడ్ స్టీల్, గాల్వనైజ్డ్ స్టీల్, Al-Zn కోటెడ్ స్టీల్, స్టెయిన్లెస్ స్టీల్, అల్యూమినియం మిశ్రమం, Al-Mg-Mn మిశ్రమం | మందం 0.3-0.8 మిమీ |
| కోర్ మెటీరియల్ | హైడ్రోఫోబిక్ రాక్ ఉన్ని | సాంద్రత 120–150 kg/m³ |
| ప్యానెల్ మందం | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200 / 250 మిమీ | అనుకూలీకరించదగినది |
| ప్రభావవంతమైన వెడల్పు | 950 / 1000 / 1150 మి.మీ | 500-1200 mm అనుకూలీకరించదగినది |
| ప్యానెల్ పొడవు | 15,000 మిమీ వరకు | ప్రాజెక్ట్ అవసరాలకు కట్ |
| ఫైర్ రేటింగ్ | క్లాస్ A (A1) మండేది కాదు | ప్రతి GB 8624 |
| ఉష్ణ వాహకత | 0.035–0.043 W/(m·K) | కోర్ మెటీరియల్ ప్రాపర్టీ |
| సౌండ్ ఇన్సులేషన్ | Rw = 29-30 dB | కోర్ సాంద్రత 120 kg/m³ |
| హైడ్రోఫోబిసిటీ | ≥98% | కోర్ మెటీరియల్ ప్రాపర్టీ |
| ఆమ్లత్వ గుణకం | ≥1.8 | కోర్ మెటీరియల్ ప్రాపర్టీ |
| వర్తించే ప్రమాణాలు | GB/T 23932-2009, GB 8624 | అనుగుణ్యత డాక్యుమెంటేషన్ అందుబాటులో ఉంది |
ఫైర్-రేటెడ్ విభజనల కోసం:అవసరమైన అగ్ని నిరోధక వ్యవధి ఆధారంగా ప్యానెల్ మందాన్ని ఎంచుకోండి. 100 మిమీ ప్యానెల్ దాదాపు 120 నిమిషాల అగ్ని నిరోధకతను అందిస్తుంది, ఇది అనేక ఫైర్ కంపార్ట్మెంట్ గోడల అవసరాలను తీరుస్తుంది. సమ్మతి కోసం నిర్దిష్ట అసెంబ్లీ పరీక్ష నివేదికను నిర్ధారించండి.

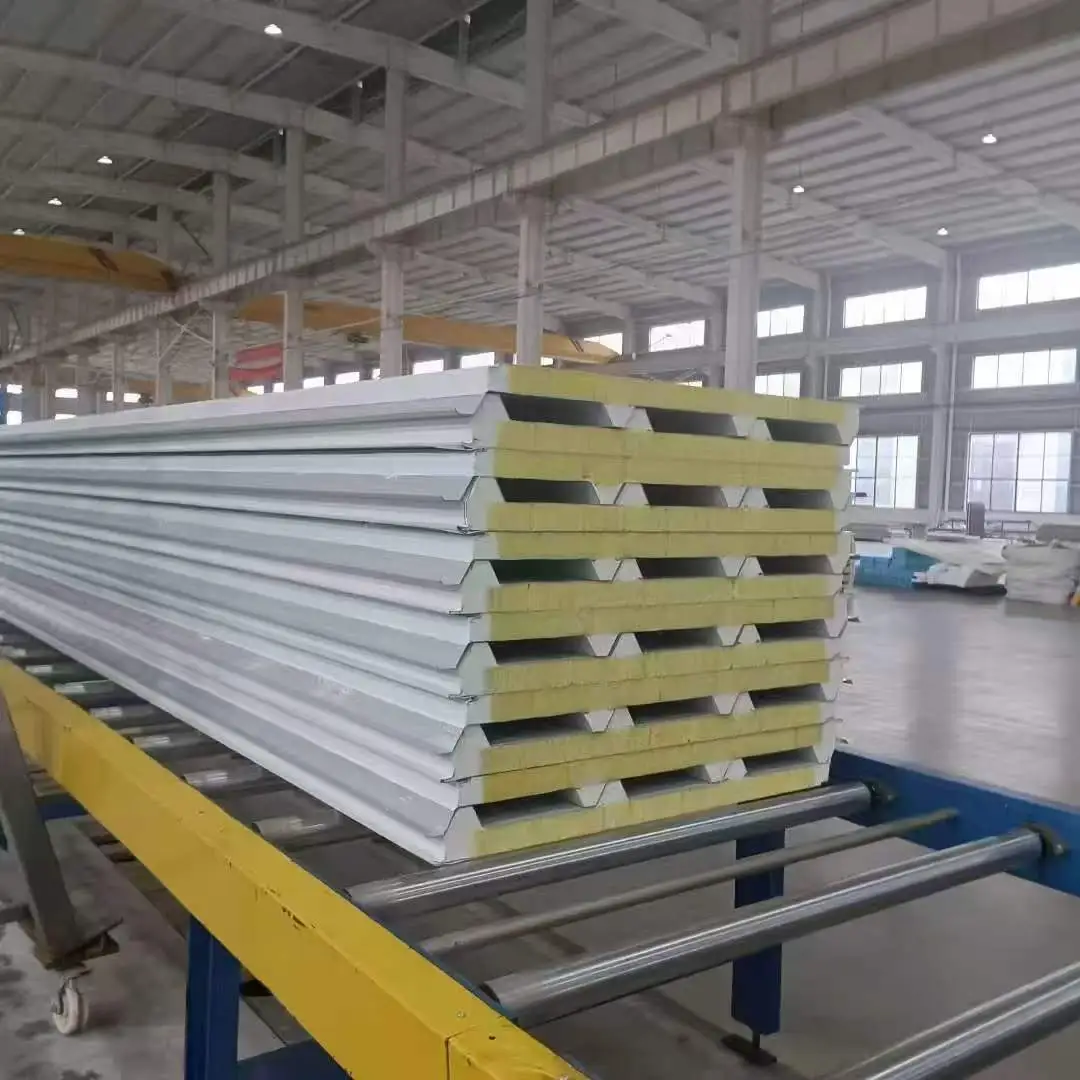

పైకప్పుల కోసం:ప్యానెల్ మందం థర్మల్ ఇన్సులేషన్ అవసరం మరియు ఊహించిన పైకప్పు లోడ్ల నుండి లెక్కించబడాలి. ముడతలు పెట్టిన ప్రొఫైల్ ప్యానెల్లు సాధారణంగా పారుదల మరియు నిర్మాణ దృఢత్వాన్ని మెరుగుపరచడానికి పైకప్పులకు ఉపయోగిస్తారు. ప్యానెల్ కీళ్ల వద్ద మెరుగైన నీటి నిరోధకత కోసం పాలియురేతేన్ ఎడ్జ్ సీలింగ్ను పేర్కొనవచ్చు.
గోడల కోసం:నాలుక-మరియు-గాడి ప్యానెల్లు శుభ్రమైన రూపాన్ని మరియు మంచి జాయింట్ సీలింగ్ను అందిస్తాయి. గోడ పరిమాణాల ఆధారంగా కట్టింగ్ వ్యర్థాలను తగ్గించడానికి ప్యానెల్ వెడల్పును ఎంచుకోవచ్చు.
తేమతో కూడిన వాతావరణాల కోసం:రాక్ ఉన్ని కోర్ హైడ్రోఫోబిక్, కానీ తేమ ప్రవేశించకుండా నిరోధించడానికి ప్యానెల్ అంచులు మరియు కీళ్ళు సరిగ్గా మూసివేయబడాలి. స్టెయిన్లెస్ స్టీల్ లేదా అల్యూమినియం-జింక్ పూతతో కూడిన ఫేసింగ్లు అదనపు తుప్పు నిరోధకతను అందిస్తాయి. పాలియురేతేన్ ఎడ్జ్-సీల్డ్ ప్యానెల్లు కీళ్ల వద్ద మెరుగైన తేమ రక్షణను అందిస్తాయి.
క్లీన్రూమ్ అప్లికేషన్ల కోసం:ఉక్కు చుట్టుకొలత ఫ్రేమ్లతో చేతితో తయారు చేసిన ప్యానెల్లు సిఫార్సు చేయబడ్డాయి. ఈ ప్యానెల్లు మెరుగైన ఫ్లాట్నెస్ మరియు అంచు బలాన్ని అందిస్తాయి మరియు సీలింగ్-మౌంటెడ్ పరికరాలకు మద్దతు ఇవ్వగలవు.క్లీన్రూమ్ ప్యానెల్లురాక్ ఉన్ని కోర్లతో నియంత్రిత పరిసరాలకు అవసరమైన ఉపరితల శుభ్రతతో అగ్ని భద్రతను మిళితం చేస్తుంది.
ప్యానెల్ నిర్వహణ:ప్యానెల్ ఉపరితలం అంతటా లోడ్ను సమానంగా పంపిణీ చేసే ట్రైనింగ్ పరికరాలను ఉపయోగించండి. కఠినమైన ఉపరితలాలపై ప్యానెల్లను లాగడం మానుకోండి. సంస్థాపన తర్వాత చివరి శుభ్రపరిచే వరకు రక్షిత చిత్రం స్థానంలో ఉండాలి.
ఉమ్మడి సీలింగ్:ప్రాజెక్ట్ స్పెసిఫికేషన్ ప్రకారం అన్ని ప్యానెల్ జాయింట్లు సీలు చేయాలి. నాలుక మరియు గాడి ప్యానెల్ల కోసం, బిగించే ముందు మగ అంచు పూర్తిగా నిమగ్నమై ఉందని నిర్ధారించుకోండి. పాలియురేతేన్ ఎడ్జ్-సీల్డ్ ప్యానెల్లు గట్టి జాయింట్ సీల్ను అందిస్తాయి మరియు నీటి బిగుతు కీలకమైన చోట ఉపయోగించాలి.
బిగించడం:పేర్కొన్న ఫాస్టెనర్లు మరియు అంతరాన్ని ఉపయోగించండి. దాచిన ఫాస్టెనర్ సిస్టమ్ల కోసం, ప్యానెల్ ఇన్స్టాలేషన్కు ముందు క్లిప్లు లేదా స్క్రూలు సరిగ్గా ఉంచబడ్డాయని ధృవీకరించండి. అతిగా బిగించడం వల్ల ముఖం దెబ్బతింటుంది మరియు వాతావరణ బిగుతు తగ్గుతుంది.
కత్తిరించడం మరియు కత్తిరించడం:రాక్ ఉన్ని కోర్ దెబ్బతినకుండా ఉండేందుకు తగిన సాధనాలతో ఫీల్డ్ కట్స్ చేయాలి. బహిర్గత కట్ అంచులు తేమ ప్రవేశించకుండా నిరోధించడానికి టచ్-అప్ పూత మరియు అంచు ట్రిమ్తో రక్షించబడాలి.
రాక్ ఉన్ని శాండ్విచ్ ప్యానెల్లు తరచుగా కలిసి ఇన్స్టాల్ చేయబడతాయిప్రొఫైల్డ్ స్టీల్ షీట్లు పైకప్పు మరియు గోడ సమావేశాల లోపలి లైనర్ కోసం. శాండ్విచ్ ప్యానెల్ థర్మల్ అవరోధాన్ని అందిస్తుంది, అయితే ప్రొఫైల్డ్ షీట్ నిర్మాణాత్మక లోడ్లను కలిగి ఉంటుంది మరియు పూర్తి అంతర్గత ఉపరితలాన్ని అందిస్తుంది.Flలేదా డెక్కింగ్కాంపోజిట్ ఫ్లోర్ నిర్మాణం కోసం ప్రొఫైల్లను ఒకే భవనంలో ఉపయోగించవచ్చు.బిల్డింగ్ మెటీరియల్ యాక్సెసరీ సిస్టమ్స్, పర్లిన్లు, ఫాస్టెనర్లు, ఫ్లాషింగ్ మరియు సీలెంట్లతో సహా, ప్యానెల్ ప్రొఫైల్ మరియు ప్రాజెక్ట్ పరిస్థితులకు సరిపోలడానికి తప్పనిసరిగా ఎంచుకోవాలి. మా ఇంజనీరింగ్ బృందం ఈ కంబైన్డ్ సిస్టమ్ల కోసం సమన్వయ లేఅవుట్ డ్రాయింగ్లను అందించగలదు.
1.పారిశ్రామిక ప్లాంట్ పైకప్పులు మరియు గోడలు A-గ్రేడ్ అగ్ని నిరోధకత మరియు థర్మల్ ఇన్సులేషన్ అవసరం.
2.ఫైర్ సేఫ్టీ మరియు ఎనర్జీ ఎఫిషియన్సీకి ప్రాధాన్యతనిచ్చే వేర్హౌస్ మరియు లాజిస్టిక్స్ ఫెసిలిటీ ఎన్క్లోజర్లు.
3.విమానాశ్రయ టెర్మినల్లు, రైల్వే స్టేషన్లు మరియు కఠినమైన అగ్నిమాపక భద్రతా అవసరాలు కలిగిన క్రీడా వేదికలు వంటి పబ్లిక్ భవనాలు.
4.ఫార్మాస్యూటికల్, ఎలక్ట్రానిక్ మరియు ఫుడ్ ప్రాసెసింగ్ సౌకర్యాలలో క్లీన్రూమ్ విభజనలు మరియు పైకప్పులు.
5.శీతల నిల్వ మరియు ఉష్ణోగ్రత-నియంత్రిత భవనాలు స్థిరమైన ఉష్ణ పనితీరు కీలకం.
మందపాటి ప్యానెల్లు అధిక అగ్ని నిరోధకత మరియు మెరుగైన థర్మల్ ఇన్సులేషన్ రెండింటినీ అందిస్తాయి. 50 mm ప్యానెల్ సుమారు 60 నిమిషాల అగ్ని నిరోధకతను అందిస్తుంది, అయితే 100 mm ప్యానెల్ సుమారు 120 నిమిషాలను అందిస్తుంది. థర్మల్ ఇన్సులేషన్ కోర్ మందంతో దామాషా ప్రకారం పెరుగుతుంది. ప్రాజెక్ట్ యొక్క అగ్ని భద్రత మరియు శక్తి సామర్థ్య అవసరాల ద్వారా అవసరమైన మందం నిర్ణయించబడాలి.
పాలియురేతేన్ ఎడ్జ్ సీలింగ్ ప్యానెల్ జాయింట్లను ఫోమ్తో నింపుతుంది, థర్మల్ బ్రిడ్జింగ్ను తగ్గిస్తుంది మరియు అంచులలో తేమ ప్రవేశాన్ని నిరోధిస్తుంది. ఇది మొత్తం ఉష్ణ పనితీరును మెరుగుపరుస్తుంది మరియు అధిక తేమతో కూడిన వాతావరణంలో కోర్ తేమ శోషణ ప్రమాదాన్ని తగ్గిస్తుంది. చల్లని నిల్వలు, శుభ్రమైన గదులు మరియు తడి వాతావరణంలో భవనాల కోసం అంచు-సీల్డ్ ప్యానెల్లు సిఫార్సు చేయబడ్డాయి.
అవును. ఉక్కు చుట్టుకొలత ఫ్రేమ్లు మరియు రాక్ ఉన్ని కోర్లతో చేతితో తయారు చేసిన ప్యానెల్లను సాధారణంగా క్లీన్రూమ్ విభజనలు మరియు పైకప్పులలో ఉపయోగిస్తారు. అవి A-గ్రేడ్ అగ్ని నిరోధకత, మంచి థర్మల్ ఇన్సులేషన్ మరియు పరికరాలకు మద్దతు ఇవ్వడానికి అవసరమైన నిర్మాణ బలాన్ని అందిస్తాయి. తరచుగా వాషింగ్ మరియు క్రిమిసంహారక అవసరమయ్యే ప్రాంతాలకు స్టెయిన్లెస్ స్టీల్ ఫేసింగ్లను పేర్కొనవచ్చు.
ప్రామాణిక నాలుక మరియు గాడి ప్యానెల్లు ప్రాథమిక ఉమ్మడి సీలింగ్ను అందించే ఇంటర్లాకింగ్ అంచులను ఉపయోగిస్తాయి. మెరుగైన నీటి బిగుతు కోసం, పాలియురేతేన్ ఎడ్జ్-సీల్డ్ ప్యానెల్లు నురుగుతో నిండిన అంచులను కలిగి ఉంటాయి, ఇవి గట్టి ఉమ్మడిని సృష్టిస్తాయి. అన్ని కీళ్ళు సంస్థాపన సమయంలో తగిన సీలెంట్తో మరింత సీలు చేయాలి. నిర్దిష్ట సీలింగ్ పద్ధతి ప్యానెల్ ప్రొఫైల్ మరియు ప్రాజెక్ట్ యొక్క ఎక్స్పోజర్ పరిస్థితులపై ఆధారపడి ఉంటుంది.
మేము అగ్ని పనితీరు, ఉష్ణ వాహకత మరియు సంబంధిత మెకానికల్ లక్షణాల కోసం పరీక్ష నివేదికలను సరఫరా చేస్తాము. స్టీల్ ఫేసింగ్లు మరియు రాక్ ఉన్ని కోర్ కోసం మెటీరియల్ సర్టిఫికేట్లు అందుబాటులో ఉన్నాయి. అకౌస్టిక్ పనితీరు లేదా నిర్దిష్ట అగ్ని నిరోధకత రేటింగ్ల వంటి అదనపు సమ్మతి డాక్యుమెంటేషన్ అవసరమయ్యే ప్రాజెక్ట్ల కోసం, అభ్యర్థనపై వీటిని అందించవచ్చు.
