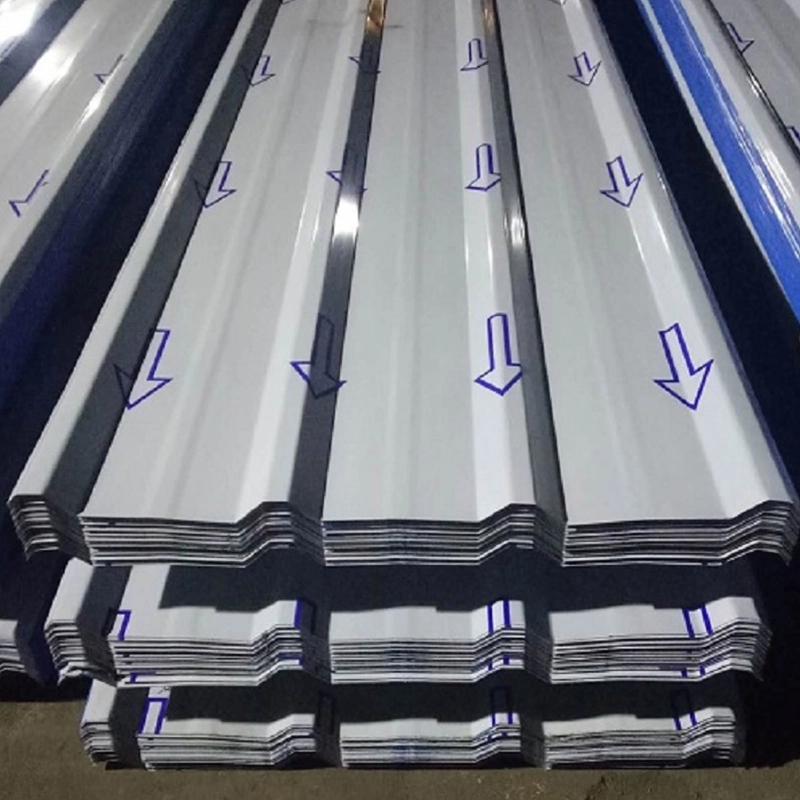

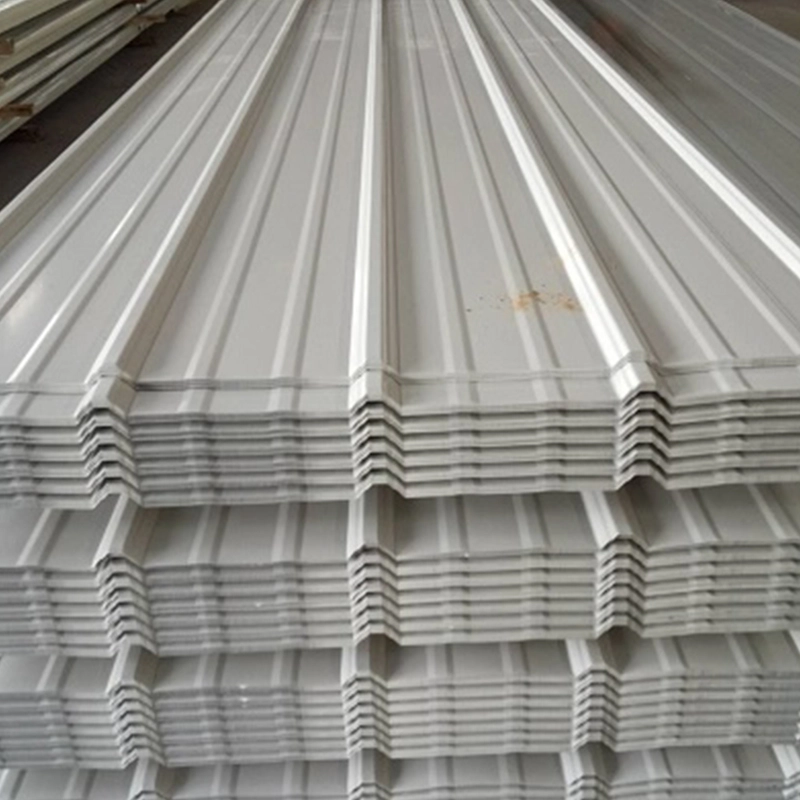

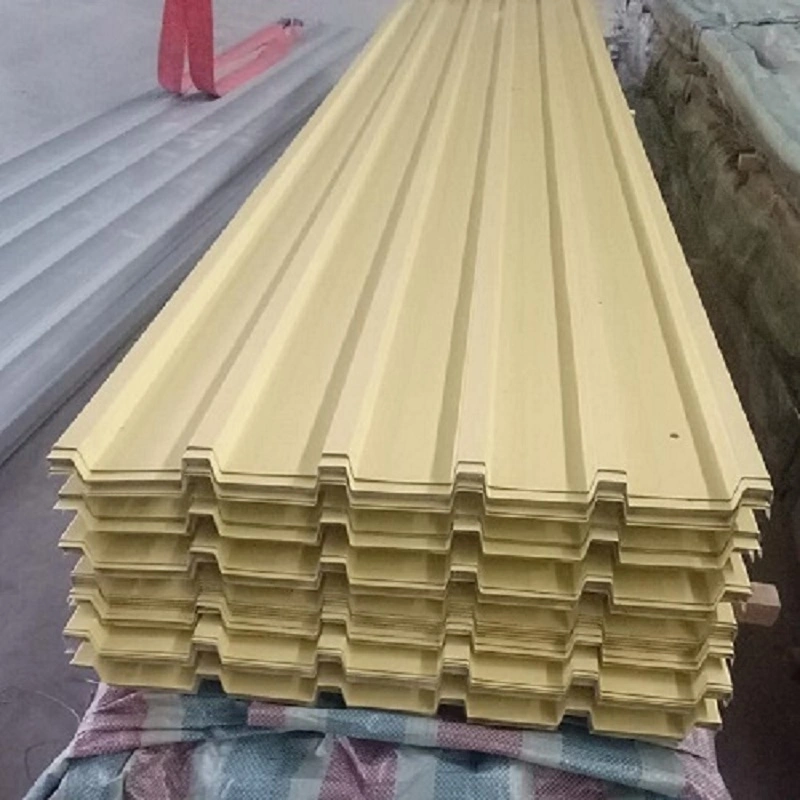

మెటల్ ప్రొఫైల్డ్ షీట్, ముడతలు పెట్టిన మెటల్ ప్యానెల్ అని కూడా పిలుస్తారు, ఇది పరిసర ఉష్ణోగ్రత వద్ద ముడతలుగల క్రాస్-సెక్షన్గా సన్నని ఉక్కు లేదా అల్యూమినియం అల్లాయ్ కాయిల్ను రోల్ చేయడం ద్వారా ఉత్పత్తి చేయబడుతుంది. ప్రాజెక్ట్ పర్యావరణం మరియు లోడ్ అవసరాలకు అనుగుణంగా బేస్ మెటీరియల్ ఎంపిక చేయబడుతుంది. SENBO బహుళ-రోల్ నిరంతర ఫార్మింగ్ లైన్లను నిర్వహిస్తుంది మరియు ఉత్పత్తి సమయంలో పక్కటెముకల ఎత్తు, షీట్ వెడల్పు మరియు ప్రొఫైల్ జ్యామితిపై డైమెన్షనల్ చెక్లను నిర్వహిస్తుంది. కంపెనీ బేస్ మెటల్ మందం మరియు పూత బరువు కోసం ఇన్కమింగ్ తనిఖీ రికార్డులను కూడా నిర్వహిస్తుంది.

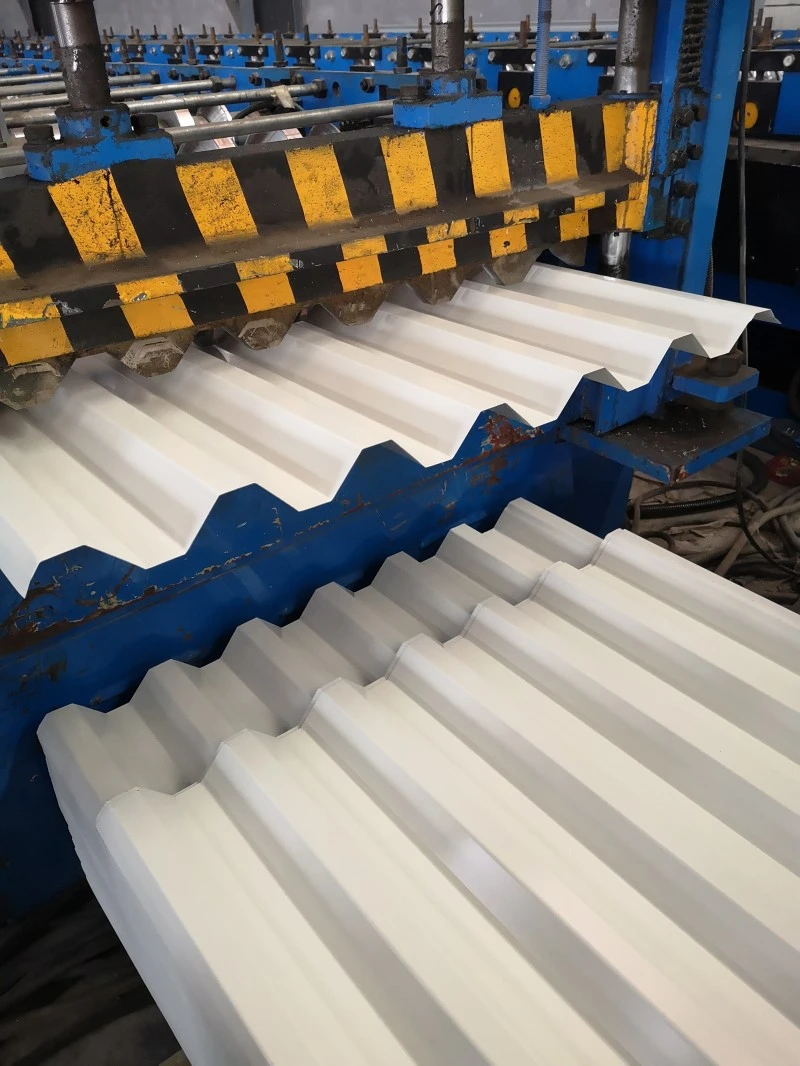

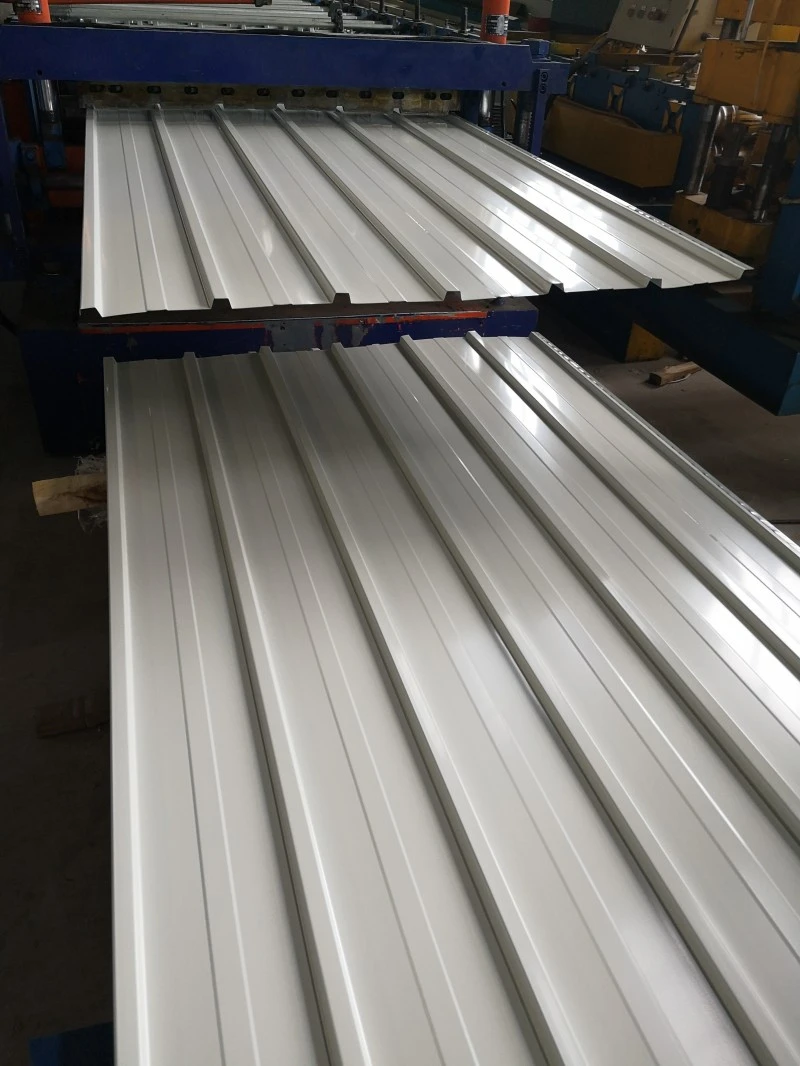

మెటల్ ప్రొఫైల్డ్ షీట్లు నిరంతర రోల్ ఫార్మింగ్ లైన్లలో ఏర్పడతాయి మరియు అనేక మీటర్ల నుండి పదుల మీటర్ల వరకు పొడవులో ఉత్పత్తి చేయబడతాయి. ఫ్యాక్టరీ ప్రిఫ్యాబ్రికేషన్ అధిక డైమెన్షనల్ ఖచ్చితత్వాన్ని అందిస్తుంది కానీ రవాణా పొడవు ద్వారా పరిమితం చేయబడింది. ఆన్-సైట్ ఫార్మింగ్ షీట్ పొడవు ప్రాజెక్ట్తో సరిపోలడానికి అనుమతిస్తుంది, ముగింపు ల్యాప్లను తగ్గిస్తుంది మరియు మెటీరియల్ మరియు శ్రమను ఆదా చేస్తుంది. ఉత్పత్తులు క్రాస్-సెక్షన్ ద్వారా V-ఆకారంలో, U-ఆకారంలో, W-ఆకారంలో, ribbed, stiffened మరియు dovetail-grooved రకాలుగా వర్గీకరించబడ్డాయి. అప్లికేషన్ ద్వారా, అవి పైకప్పు ప్యానెల్లు, గోడ ప్యానెల్లు, మిశ్రమ ఫ్లోర్ డెక్కింగ్ మరియు ఆర్చ్డ్ స్ట్రక్చరల్ ప్యానెల్లను కలిగి ఉంటాయి.
| అంశం | పారామీటర్ / స్పెసిఫికేషన్ | గమనికలు |
|---|---|---|
| సాధారణ షీట్ మందం | పైకప్పు మరియు గోడ: 0.4-1.6 mm; ఫ్లోర్ డెక్ మరియు సిలో: 2-3 మిమీ లేదా అంతకంటే ఎక్కువ | లోడ్ మోసే ఉపయోగాలు కోసం మందపాటి పదార్థం |
| పక్కటెముకల ఎత్తు పరిధి | 10-200 మి.మీ | ఎత్తు నుండి మందం నిష్పత్తి 200 కంటే తక్కువగా ఉండాలి |
| బేస్ మెటీరియల్ రకాలు | హాట్-డిప్ గాల్వనైజ్డ్ / Al-Zn కోటెడ్ / కలర్-కోటెడ్ / అల్యూమినియం మిశ్రమం | పర్యావరణం ఆధారంగా ఎంపిక చేయబడింది |
| గాల్వనైజ్డ్ స్టీల్ గ్రేడ్ | Z275, Z450 | మొత్తం ద్విపార్శ్వ పూత ద్రవ్యరాశి 275 g/m² లేదా 450 g/m² |
| Al-Zn కోటెడ్ స్టీల్ గ్రేడ్ | AZ150 | పూత కూర్పు: 55% Al, 43.5% Zn, 1.5% Si |
| రూఫింగ్ కోసం స్టీల్ వాడకం | సుమారు ఇన్సులేషన్ లేకుండా 5-11 kg/m² | తేలికపాటి ఎన్వలప్ |
| ఆర్థిక పరిధి | సుమారు 3.5 మీ | ప్రొఫైల్ మరియు లోడ్ ఆధారంగా మారవచ్చు |
| వర్తించే ప్రమాణం | GB/T 12755-2008 | భవనం కోసం ప్రొఫైల్డ్ స్టీల్ షీట్లు |
ప్రొఫైల్డ్ మెటల్ షీట్లు సాధారణంగా తక్కువ స్వీయ-బరువు మరియు తగినంత బలం కారణంగా పారిశ్రామిక ప్లాంట్లు మరియు గిడ్డంగులలో పైకప్పు మరియు గోడ ఆవరణల కోసం ఉపయోగిస్తారు. థర్మల్ ఇన్సులేషన్ లేని ప్రాజెక్ట్ల కోసం, ఉక్కు వినియోగం 5 kg/m² నుండి 11 kg/m² వరకు ఉంటుంది. జూన్ 2020 మరియు జూన్ 2023 మధ్య ఇన్స్టాల్ చేయబడిన పింగ్లియాంగ్ స్పోర్ట్స్ పార్క్ కాంప్లెక్స్లో మెటల్ రూఫింగ్, రూఫ్ బేస్ లేయర్గా 0.6 mm మందపాటి Al-Zn కోటెడ్ ప్రొఫైల్డ్ స్టీల్ షీట్లను ఉపయోగించింది. ప్రాజెక్ట్ 2024 బిల్డింగ్ వాటర్ఫ్రూఫింగ్ ఇండస్ట్రీ సైన్స్ అండ్ టెక్నాలజీ అవార్డ్స్లో ఇంజినీరింగ్ టెక్నాలజీకి సిల్వర్ అవార్డ్ను అందుకుంది, ఇది పెద్ద పబ్లిక్ ఫెసిలిటీలో మెటీరియల్ని ఆమోదయోగ్యంగా ప్రదర్శించడాన్ని సూచిస్తుంది.
కాంక్రీటుతో కలిపినప్పుడు, ప్రొఫైల్డ్ స్టీల్ షీటింగ్ శాశ్వత ఫార్మ్వర్క్ మరియు తన్యత ఉపబలంగా పనిచేస్తుంది. ఈ విధానం సాంప్రదాయ కలప ఫార్మ్వర్క్ మరియు తాత్కాలిక షోరింగ్ అవసరాన్ని తొలగిస్తుంది. ఉక్కు మరియు కాంక్రీటు మధ్య బంధాన్ని మెరుగుపరచడానికి, షీర్ స్టడ్లను షీట్కు ముందే వెల్డింగ్ చేయవచ్చు లేదా షీట్ను ద్వి దిశాత్మక గట్టిపడే పక్కటెముకలతో ఏర్పాటు చేయవచ్చు. మిశ్రమ నేల వ్యవస్థలు ఎత్తైన భవనాలు మరియు బహుళ-అంతస్తుల పారిశ్రామిక నిర్మాణాలలో విస్తృతంగా ఉపయోగించబడుతున్నాయి.
మెటల్ ప్రొఫైల్డ్ షీట్లను ఫ్లాట్ లేదా వక్ర ప్యానెల్లుగా రూపొందించవచ్చు. వంగిన షీట్లు పుంజం, స్లాబ్ మరియు కాలమ్ ఫంక్షన్లను ఒకే నిర్మాణ రూపంలో మిళితం చేసే వంపు భవనాలను ప్రారంభిస్తాయి. పైకప్పు వ్యవస్థలు వంపు లేదా వేరియబుల్-సెక్షన్ ప్యానెల్లుగా ఉత్పత్తి చేయబడతాయి మరియు 1.5 డిగ్రీల కనీస వాలుతో I నుండి III వరకు వాటర్ఫ్రూఫింగ్ గ్రేడ్లకు అనుకూలంగా ఉంటాయి.
పైకప్పు వ్యవస్థలు సాధారణంగా ల్యాప్డ్ స్క్రూ-ఫిక్స్డ్ కనెక్షన్లు లేదా హై-స్టాండింగ్-సీమ్ ఇంటర్లాకింగ్ డిజైన్లను ఉపయోగిస్తాయి. స్టాండింగ్ సీమ్ పద్ధతి దాచిన, నాన్-పెనెట్రేటింగ్ ఫాస్టెనర్లను ఉపయోగిస్తుంది మరియు బీజింగ్ క్యాపిటల్ ఇంటర్నేషనల్ ఎయిర్పోర్ట్లోని టెర్మినల్ బిల్డింగ్ల వంటి ప్రాజెక్ట్లలో వర్తించబడుతుంది. SENBO యొక్క 360° స్టాండింగ్-సీమ్ ప్రొఫైల్డ్ షీట్ సిస్టమ్ ప్యానెల్ వెడల్పు 430 mm మరియు పక్కటెముకల ఎత్తు 65 mm. ఇది కనీసం 5% పారుదల వాలు మరియు 1.5 మీటర్లకు మించని పర్లిన్ అంతరం కోసం రూపొందించబడింది. దాచిన బందు పద్ధతి గాలి ఉద్ధరణకు నిరోధకతను మెరుగుపరుస్తుంది మరియు బహిర్గతమైన ఫాస్టెనర్లతో పోలిస్తే లీక్ మార్గాలను తగ్గిస్తుంది.
ఎంపిక వాతావరణ వాతావరణం మరియు ప్రదర్శన అవసరాలపై ఆధారపడి ఉంటుంది. తేలికపాటి పరిస్థితులకు గాల్వనైజ్డ్ షీట్లు ఆర్థికంగా ఉంటాయి. Al-Zn కోటెడ్ షీట్లు మెరుగైన తుప్పు నిరోధకతను అందిస్తాయి మరియు తీరప్రాంత లేదా పారిశ్రామిక ప్రదేశాలకు ప్రాధాన్యతనిస్తాయి. రంగు-పూతతో కూడిన షీట్లు మన్నికైన అలంకార ముగింపును జోడిస్తాయి మరియు ప్రదర్శన ముఖ్యమైనప్పుడు లేదా అదనపు పూత రక్షణ అవసరమైనప్పుడు ఎంపిక చేయబడతాయి.
అవును, కానీ ప్రొఫైల్ మరియు మందం భిన్నంగా ఉండవచ్చు. పైకప్పు ప్యానెల్లు తప్పనిసరిగా నీటి పారుదల మరియు గాలి ఉద్ధరణను నిర్వహించాలి, అయితే గోడ ప్యానెల్లు గాలి లోడ్ మరియు ప్రదర్శనపై ఎక్కువ దృష్టి పెడతాయి. ప్రతి అప్లికేషన్ కోసం సరైన ప్రొఫైల్ను ఎంచుకోవడానికి తయారీదారు యొక్క స్పాన్ టేబుల్లను ఉపయోగించాలి.
ల్యాప్డ్ స్క్రూ-ఫిక్స్డ్ సిస్టమ్స్ కోసం, కనిష్టంగా 5% వాలు ఉంటుంది. సరైన సీమ్ సీలింగ్ మరియు డ్రైనేజ్ డిజైన్తో ఇన్స్టాల్ చేసినప్పుడు స్టాండింగ్ సీమ్ సిస్టమ్లను 1.5 డిగ్రీల కంటే తక్కువ వాలులలో ఉపయోగించవచ్చు. ప్రాజెక్ట్ రూపకల్పన గాలి భారం మరియు వర్షపాతం తీవ్రతను కూడా పరిగణించాలి.
పొడవైన షీట్లు ఉష్ణోగ్రత మార్పులతో విస్తరిస్తాయి మరియు కుదించబడతాయి. స్టాండింగ్ సీమ్ సిస్టమ్లు స్లైడింగ్ క్లిప్ల ద్వారా కదలికను అనుమతిస్తాయి. ల్యాప్డ్ సిస్టమ్ల కోసం, ఎండ్ ల్యాప్ వివరాలు మరియు ఫాస్టెనర్ స్పేసింగ్ థర్మల్ కదలికకు అనుగుణంగా రూపొందించబడాలి. షీట్ పొడవు మరియు ఉష్ణోగ్రత పరిధిని ప్రాజెక్ట్ ఇంజనీర్ సమీక్షించాలి.
సరఫరాదారులు బేస్ మెటల్ మరియు పూత బరువు రికార్డుల కోసం మిల్లు పరీక్ష సర్టిఫికేట్లను అందించాలి. ఉత్పత్తి సమయంలో మరియు రవాణాకు ముందు పక్కటెముకల ఎత్తు, పిచ్ మరియు ప్రభావవంతమైన వెడల్పు వంటి ప్రొఫైల్ కొలతలు తనిఖీ చేయబడతాయి. నిర్దిష్ట గాలి ఉద్ధరణ అవసరాలు ఉన్న ప్రాజెక్ట్ల కోసం, పరీక్ష నివేదికలు లేదా గణనలను అందించవచ్చు. ఆన్-సైట్ స్వీకరించే తనిఖీ షీట్ మందం, ప్రొఫైల్ ఆకారం, పూత పరిస్థితి మరియు ఆర్డర్కు వ్యతిరేకంగా పొడవును ధృవీకరించాలి.
