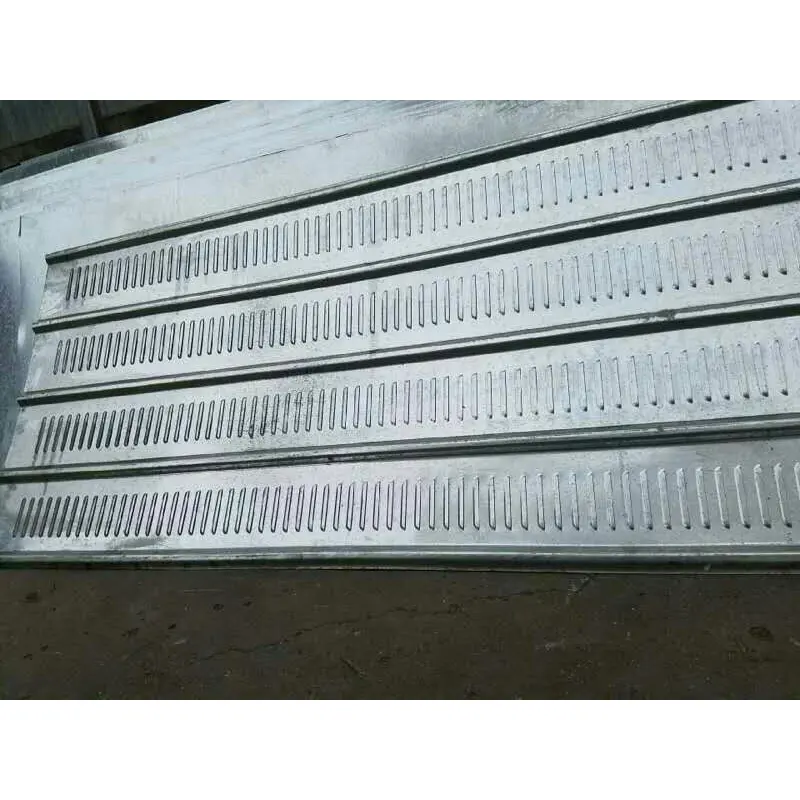

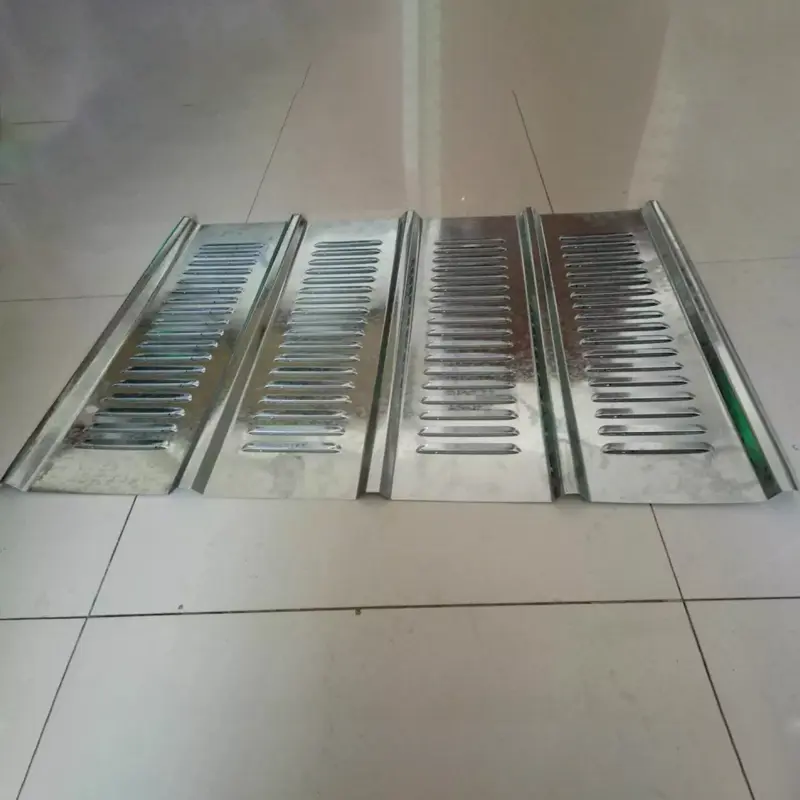

లౌవెర్డ్ చిల్లులు గల షీట్ అనేది కోణీయ, లౌవర్ లాంటి ఓపెనింగ్ల నిర్మాణాన్ని రూపొందించడానికి హై-స్పీడ్ ప్రెసిషన్ స్టాంపింగ్ పరికరాలను ఉపయోగించి మెటల్ షీట్లను ప్రాసెస్ చేయడం ద్వారా రూపొందించబడిన ఫంక్షనల్ ఆర్కిటెక్చరల్ ప్యానెల్లు. ప్రామాణిక చిల్లులు గల ప్యానెల్ల వలె కాకుండా (ఇవి వృత్తాలు లేదా చతురస్రాలు వంటి నేరుగా రంధ్రాలను కలిగి ఉంటాయి), లౌవర్డ్ చిల్లులు గల ప్యానెల్లు కోణాల లౌవర్లను కలిగి ఉంటాయి. ఈ డిజైన్ క్షితిజ సమాంతర రేఖను నిరోధించేటప్పుడు వికర్ణ మార్గాల ద్వారా గాలిని ప్రవహిస్తుంది, తద్వారా "వెంటిలేటెడ్ ఇంకా అపారదర్శక" ప్రభావాన్ని సాధిస్తుంది.
Q235 గాల్వనైజ్డ్ స్టీల్:నిర్మాణంలో అత్యంత సాధారణ పదార్థం. ఉపరితలాలు హాట్-డిప్ గాల్వనైజింగ్ మరియు ఎలెక్ట్రోస్టాటిక్ పౌడర్ కోటింగ్ (పూత మందం ≥60μm)తో చికిత్స చేయబడతాయి, 500 గంటల ఉప్పు స్ప్రే పరీక్షను పీల్ చేయడం లేదా తుప్పు పట్టడం లేకుండా తట్టుకుంటుంది. పరీక్ష ప్రమాణం: ASTM B117 / ISO 9227. అభ్యర్థనపై ప్రయోగశాల నివేదికలు అందుబాటులో ఉంటాయి.
304 స్టెయిన్లెస్ స్టీల్:అధిక తుప్పు నిరోధకత అవసరమయ్యే బహిరంగ పరిసరాల కోసం లేదా అలంకార ప్రాజెక్టుల కోసం ఉపయోగించబడుతుంది.
అల్యూమినియం మిశ్రమం:బరువు పరిమితులు లేదా అల్యూమినియం-మెగ్నీషియం-మాంగనీస్ రూఫింగ్ ప్యానెల్లతో అనుకూలత అవసరమయ్యే ప్రాజెక్ట్ల కోసం ఉపయోగించబడుతుంది.
తయారీ ప్రక్రియ & లక్షణాలు:హై-స్పీడ్, ఖచ్చితత్వం, పూర్తిగా ఆటోమేటెడ్ పంచింగ్ లైన్లను ఉపయోగించి ఉత్పత్తి చేయబడిన ఈ సిస్టమ్ చిల్లులు గల కలర్-కోటెడ్ స్టీల్ కాయిల్స్, అల్యూమినియం కాయిల్స్ మరియు స్టెయిన్లెస్ స్టీల్ షీట్లతో సహా వివిధ పదార్థాలకు మద్దతు ఇస్తుంది. ప్రామాణిక మందాలు 0.5mm నుండి 2.0mm వరకు ఉంటాయి (సన్నని షీట్లు: 0.5-1.0mm; మందపాటి షీట్లు: 1.0-2.0mm). సాధారణ లౌవర్ కోణాలు 45°–60°, ఓపెన్ ఏరియా నిష్పత్తి 40%–60%. ప్రామాణిక షీట్ పరిమాణాలు 1000×2000mm మరియు 1250×2500mm; అభ్యర్థనపై అనుకూల పరిమాణాలు అందుబాటులో ఉన్నాయి.
ఉపరితల చికిత్స:గాల్వనైజ్డ్ స్టీల్ షీట్లను ఎలక్ట్రోస్టాటిక్ పౌడర్ కోటింగ్తో పూర్తి చేయవచ్చు. రంగులు RAL ప్రమాణాల ప్రకారం అనుకూలీకరించబడ్డాయి (సాధారణ రంగులు ముదురు బూడిద, లేత బూడిద, రాయల్ నీలం మరియు ముదురు ఆకుపచ్చ).
చిల్లులు గల లౌవర్ ప్యానెల్ల ధ్వని పనితీరు కాంక్రీట్ ప్రయోగాత్మక డేటా ద్వారా మద్దతునిస్తుంది. నేషనల్ చెంగ్ కుంగ్ యూనివర్శిటీ (తైవాన్)లోని ఆర్కిటెక్చరల్ ఎకౌస్టిక్స్ లాబొరేటరీ మైక్రో-రంధ్రాల సమాంతర లౌవర్ ప్యానెల్లపై నిర్వహించిన క్రమబద్ధమైన పరిశోధనలో సగటు శబ్దం తగ్గింపు కనీసం 4dB నుండి గరిష్టంగా 15dB వరకు ఉంటుందని నిరూపించింది. శబ్ద పనితీరును ప్రభావితం చేసే కీలక వేరియబుల్స్లో లౌవర్ పొడవు, లౌవర్ మందం, నిర్మాణ కాన్ఫిగరేషన్ (సింగిల్-సైడెడ్ వర్సెస్ డబుల్ సైడెడ్ పెర్ఫరేషన్), లౌవర్ యాంగిల్ మరియు లౌవర్ స్పేసింగ్ ఉన్నాయి.
చిల్లులు గల లౌవర్ ప్యానెల్లు సహజమైన వెంటిలేషన్ మరియు పీడన ఉపశమనాన్ని లౌవర్లలోని కోణ చిల్లుల ద్వారా సులభతరం చేస్తాయి, గాలి నిరోధకతను సమర్థవంతంగా తగ్గిస్తాయి. నిర్మాణ హోర్డింగ్లో ఉపయోగించినప్పుడు, తులనాత్మక గాలి భారం గణనల ఆధారంగా సాంప్రదాయ ఘన అడ్డంకులతో పోలిస్తే, లౌవర్డ్ ఎయిర్ఫ్లో డిజైన్ 30% పైగా గాలి నిరోధకతను తగ్గిస్తుంది. నిర్మాణాత్మక గణనలు మరియు ప్రాజెక్ట్-నిర్దిష్ట విండ్ లోడ్ అసెస్మెంట్ల ద్వారా ధృవీకరించబడిన వాస్తవ పనితీరుతో వర్తించే బిల్డింగ్ కోడ్లకు (ఉదా., GB 50009 / EN 1991) అనుగుణంగా స్థానిక విండ్ లోడ్ అవసరాలకు అనుగుణంగా ప్యానెల్లు రూపొందించబడ్డాయి. ఇది టైఫూన్ పీడిత మరియు గాలులతో కూడిన తీర ప్రాంతాలకు అనుకూలంగా ఉంటుంది.
చిల్లులు గల లౌవర్ ప్యానెల్స్ యొక్క తుప్పు నిరోధకత డ్యూయల్-ప్రాసెస్ సిస్టమ్ ద్వారా నిర్ధారిస్తుంది: హాట్-డిప్ గాల్వనైజింగ్ తరువాత ఎలెక్ట్రోస్టాటిక్ పౌడర్ కోటింగ్. గాల్వనైజ్డ్ బేస్ లేయర్ అధిక-ఉష్ణోగ్రతతో క్యూర్డ్ అవుట్ డోర్-గ్రేడ్ పాలిస్టర్ పౌడర్ కోటింగ్ (≥60μm మందం)తో కలిపి ఉంటుంది. ASTM B117 / ISO 9227 ప్రకారం ప్యానెల్లు 500 గంటల ఉప్పు స్ప్రే పరీక్షను తట్టుకోగలవు, ASTM B117 / ISO 9227 ప్రకారం. థర్డ్-పార్టీ పరీక్ష నివేదికలు అభ్యర్థనపై అందుబాటులో ఉంటాయి మరియు సాధారణ పర్యావరణ పరిస్థితులలో బహిరంగ సేవా జీవితం 5-10 సంవత్సరాలుగా అంచనా వేయబడుతుంది.
Q235 గాల్వనైజ్డ్ స్టీల్తో తయారు చేయబడిన, మెటీరియల్ అద్భుతమైన సంపీడన బలాన్ని అందిస్తుంది, అయితే లౌవర్ స్టాంపింగ్ ప్రక్రియ అధిక డైమెన్షనల్ ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది. రైల్ ట్రాన్సిట్ అప్లికేషన్లలో (వెంటిలేషన్ మరియు రెయిన్ ప్రూఫ్ షట్టర్లు), ఈ నిర్మాణం వాయుప్రసరణ మరియు వాతావరణ రక్షణను బ్యాలెన్స్ చేయడానికి ఫ్రంట్ ఫేసింగ్ చిల్లులు గల లౌవర్ ప్యానెల్లను వెనుక రెయిన్ బేఫిల్స్తో మిళితం చేస్తుంది. మోటరైజ్డ్ ఎక్విప్మెంట్ పవర్ కంపార్ట్మెంట్ల కోసం, శబ్దాన్ని తగ్గించడానికి 5-10 మిమీ సౌండ్-అబ్సోర్బింగ్ మెటీరియల్ను లౌవర్ స్ట్రక్చర్కు అన్వయించవచ్చు.
పెద్ద-స్థాయి పబ్లిక్ బిల్డింగ్ డెకరేషన్ & సౌండ్ శోషణ:విమానాశ్రయాలు, రైల్వే స్టేషన్లు, స్టేడియంలు, ప్రదర్శన కేంద్రాలు మరియు మెట్రో స్టేషన్లు వంటి ప్రధాన ప్రాజెక్టులలో అలంకరణ మరియు ధ్వని చికిత్స కోసం ఈ లౌవెర్డ్ చిల్లులు గల షీట్ ఉపయోగించబడుతుంది.
నిర్మాణ హోర్డింగ్:లౌవర్డ్ చిల్లులు గల హోర్డింగ్లో బోల్టెడ్ అసెంబ్లీతో మాడ్యులర్ డిజైన్ ఉంటుంది, ఆన్-సైట్ వెల్డింగ్ అవసరాన్ని తొలగిస్తుంది. ఇది 5 సార్లు పునర్వినియోగానికి మద్దతు ఇస్తుంది మరియు 95% స్టీల్ రీసైక్లబిలిటీ రేటును కలిగి ఉంది.
సామగ్రి వెంటిలేషన్ & హీట్ డిస్సిపేషన్:పరికరాల ఎన్క్లోజర్ల కోసం హీట్ డిస్సిపేషన్ ప్యానెల్లుగా ఉపయోగించబడుతుంది, ఈ లౌవర్లు సాధారణంగా స్టెయిన్లెస్ స్టీల్, గాల్వనైజ్డ్ స్టీల్ లేదా అల్యూమినియం (మందం: 0.8–2 మిమీ) నుండి తయారు చేయబడతాయి, ఇవి ధూళి మరియు స్ప్లాష్ రక్షణను అందించేటప్పుడు సమర్థవంతమైన వెంటిలేషన్ మరియు వేడి వెదజల్లడాన్ని అందిస్తాయి.
దిగువ జాబితా చేయబడిన అన్ని పారామితులు ఫ్యాక్టరీ ప్రామాణిక ఉత్పత్తి లేదా సూచించిన పరీక్షపై ఆధారపడి ఉంటాయి. నిర్దిష్ట ప్రాజెక్ట్ అవసరాలను తీర్చడానికి అనుకూలీకరణ అందుబాటులో ఉంది.
| పనితీరు మెట్రిక్ | పారామీటర్/స్పెసిఫికేషన్ | గమనికలు / పరీక్ష ఆధారం |
|---|---|---|
| బేస్ మెటీరియల్ | Q235 గాల్వనైజ్డ్ స్టీల్ / 304 స్టెయిన్లెస్ స్టీల్ / అల్యూమినియం మిశ్రమం | పర్యావరణం ఆధారంగా ఎంపిక చేయబడింది |
| ప్రామాణిక మందం | 0.5-2.0 మి.మీ | సన్నని: 0.5-1.0 mm; మందం: 1.0–2.0 మిమీ |
| లౌవర్ టిల్ట్ యాంగిల్ | 45°–60° | ప్రామాణిక డిజైన్ |
| ఓపెన్ ఏరియా రేషియో | 40%–60% | స్క్రీనింగ్ మరియు వెంటిలేషన్ను బ్యాలెన్స్ చేస్తుంది |
| ఉపరితల చికిత్స | హాట్-డిప్ గాల్వనైజింగ్ + ఎలెక్ట్రోస్టాటిక్ పౌడర్ కోటింగ్ | పూత మందం ≥60 μm |
| సాల్ట్ స్ప్రే టెస్ట్ | ≥500 గంటలు | ASTM B117 / ISO 9227; నివేదిక అందుబాటులో ఉంది |
| సగటు నాయిస్ తగ్గింపు | 4-15 డిబి | శబ్ద ప్రయోగశాలలో ధృవీకరించబడింది |
| విండ్ లోడ్ పనితీరు | GB 50009 / EN 1991 విండ్ లోడ్ అవసరాలకు అనుగుణంగా రూపొందించబడింది | ఎయిర్-డైరెక్టింగ్ లౌవర్ నిర్మాణం; ప్రాజెక్ట్-నిర్దిష్ట ధృవీకరణ |
| విజువల్ స్క్రీనింగ్ | క్షితిజ సమాంతర రేఖలో 90% పైగా బ్లాక్ చేస్తుంది | 1మీ దూరం వద్ద కొలుస్తారు, లంబ వీక్షణ |
| ప్రామాణిక ప్యానెల్ పరిమాణం | 1000×2000 mm / 1250×2500 mm | అనుకూలీకరించదగినది |
1. విజిబిలిటీ లేకుండా వెంటిలేషన్ (ప్రత్యేకమైన కార్యాచరణ).కోణీయ లౌవర్ డిజైన్ ముందు వైపు నుండి చూసినప్పుడు అతివ్యాప్తిని సృష్టిస్తుంది, సహజ వాయు ప్రవాహాన్ని అనుమతించేటప్పుడు బయటి నుండి 90% కంటే ఎక్కువ దృష్టిని అడ్డుకుంటుంది-వెంటిలేషన్ మరియు వేడి వెదజల్లడంతో గోప్యతా రక్షణను సమతుల్యం చేస్తుంది. విజువల్ స్క్రీనింగ్ ప్యానెల్ ఉపరితలానికి లంబంగా 1 మీటర్ దూరంలో కొలుస్తారు.
2. ధృవీకరించబడిన ఎకౌస్టిక్ పనితీరు (4–15 dB తగ్గింపు).ప్రయోగశాల పరీక్ష 4-15 dB యొక్క సగటు శబ్దం తగ్గింపును నిర్ధారిస్తుంది; ధ్వని-శోషక పత్తి లేదా సూక్ష్మ-రంధ్రాల ప్యానెల్లను జోడించడం ద్వారా పనితీరును మరింత మెరుగుపరచవచ్చు.
3. తుప్పు నిరోధకత & మన్నిక (500-గంటల సాల్ట్ స్ప్రే ధృవీకరణ).ASTM B117 / ISO 9227 ప్రకారం 500 గంటల సాల్ట్ స్ప్రే పరీక్ష తర్వాత ద్వంద్వ యాంటీ తుప్పు రక్షణ (హాట్-డిప్ గాల్వనైజింగ్ ప్లస్ ఎలెక్ట్రోస్టాటిక్ పౌడర్ కోటింగ్) ఎలాంటి పొట్టు లేదా తుప్పు పట్టకుండా నిర్ధారిస్తుంది; 5-10 సంవత్సరాల బహిరంగ సేవ జీవితం.
4. మాడ్యులర్ అసెంబ్లీ & పునర్వినియోగం.బోల్ట్ కనెక్షన్లతో మాడ్యులర్ డిజైన్ ఆన్-సైట్ వెల్డింగ్ అవసరాన్ని తొలగిస్తుంది; 95% స్టీల్ రీసైక్లింగ్ రేటుతో ప్యానెల్లను కనీసం ఐదుసార్లు మళ్లీ ఉపయోగించుకోవచ్చు.
5. ఫ్లెక్సిబుల్ మెటీరియల్ మరియు స్పెసిఫికేషన్ అనుకూలీకరణ.Q235 గాల్వనైజ్డ్ స్టీల్, స్టెయిన్లెస్ స్టీల్ మరియు అల్యూమినియం వంటి వివిధ పదార్థాలలో లభిస్తుంది; నిర్దిష్ట ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా ప్లేట్ మందం, కొలతలు మరియు రంగులను అనుకూలీకరించవచ్చు.
1.విమానాశ్రయాలు, రైల్వే స్టేషన్లు, స్టేడియంలు, ప్రదర్శన కేంద్రాలు మరియు మెట్రో స్టేషన్లు వంటి పెద్ద పబ్లిక్ భవనాల కోసం అలంకార మరియు ధ్వని-శోషక వ్యవస్థలు.
2.రోడ్వర్క్లు, సబ్వే తవ్వకం మరియు నివాస పునరుద్ధరణ కోసం నిర్మాణ సైట్ హోర్డింగ్ (గాలి నిరోధకత మరియు ఒత్తిడి ఉపశమనం అవసరం).
3.పారిశ్రామిక మొక్కలు మరియు పరికరాల గదులకు వెంటిలేషన్, వేడి వెదజల్లడం మరియు దుమ్ము రక్షణ.
4.మునిసిపల్ రోడ్లు మరియు పారిశ్రామిక మండలాల కోసం శబ్దం అడ్డంకులు (ధ్వని-శోషక పదార్థాలతో కలిపి ఉన్నప్పుడు).
5.ఇంటిగ్రేటెడ్ ఆర్కిటెక్చరల్ షేడింగ్ మరియు వెంటిలేషన్ లౌవర్ సిస్టమ్స్.
మీరు నిర్మాణ అలంకరణ, నిర్మాణ హోర్డింగ్ లేదా శబ్దం తగ్గింపు ప్రాజెక్ట్ల కోసం వెంటిలేషన్ మరియు స్క్రీనింగ్ను బ్యాలెన్స్ చేసే ఫంక్షనల్ ప్యానెల్ కోసం చూస్తున్నారా? Q235 గాల్వనైజ్డ్ స్టీల్ లేదా స్టెయిన్లెస్ స్టీల్తో తయారు చేయబడిన ఈ ప్యానెల్లు ఖచ్చితత్వంతో కూడిన స్టాంప్డ్, 45°–60° యాంగిల్ లౌవర్లను కలిగి ఉంటాయి. అవి సహజమైన వెంటిలేషన్ మరియు ప్రెజర్ రిలీఫ్ని ఎనేబుల్ చేస్తూ 90% విజువల్ స్క్రీనింగ్ను అందిస్తాయి (1m లంబ వీక్షణ వద్ద కొలుస్తారు), ఘన ప్యానెల్లతో పోలిస్తే 30% కంటే తక్కువ గాలి నిరోధకతను అందిస్తాయి. శబ్ద ప్రయోగశాల పరీక్ష 4-15 dB యొక్క శబ్దం తగ్గింపును నిర్ధారిస్తుంది, అయితే 500-గంటల సాల్ట్ స్ప్రే పరీక్షలు (ASTM B117 / ISO 9227) వాటి తుప్పు నిరోధకతను ధృవీకరిస్తాయి; మాడ్యులర్ డిజైన్ పునరావృత పునర్వినియోగాన్ని అనుమతిస్తుంది. పెద్ద పబ్లిక్ బిల్డింగ్లలో అలంకారమైన ధ్వని శోషణ నుండి పట్టణ రోడ్వర్క్ల కోసం గాలి-నిరోధక హోర్డింగ్ వరకు, నిరూపితమైన పనితీరు డేటాతో కూడిన చిల్లులు గల లౌవర్ ప్యానెల్లు-నాయిస్ తగ్గింపు మరియు గాలి నిరోధకతతో పాటు "విజిబిలిటీ లేకుండా వెంటిలేషన్" ఉండేలా నమ్మదగిన పరిష్కారాన్ని అందిస్తాయి.
మేము 500 గంటల పాటు ASTM B117 లేదా ISO 9227కి అనుగుణంగా మా పౌడర్-కోటెడ్ ప్యానెల్లను పరీక్షిస్తాము. ఫలితాలను ధృవీకరించడానికి అభ్యర్థనపై మూడవ పక్షం పరీక్ష నివేదికలు అందుబాటులో ఉన్నాయి.
విజువల్ స్క్రీనింగ్ రేటు ప్యానెల్ ఉపరితలానికి లంబంగా 1 మీటర్ దూరంలో కొలుస్తారు. సాధారణ వీక్షణ కోణాల కింద, గాలి ప్రవాహాన్ని అనుమతించేటప్పుడు క్షితిజ సమాంతర రేఖలో 90% కంటే ఎక్కువ బ్లాక్ చేయడానికి కోణాల లౌవర్లు అతివ్యాప్తి చెందుతాయి.
అవును. ఘనమైన ప్యానెల్లతో పోల్చితే లౌవర్డ్ డిజైన్ 30% పైగా గాలి భారాన్ని తగ్గిస్తుంది. ప్యానెల్లు మరియు సపోర్ట్ స్ట్రక్చర్ తగినంతగా రూపొందించబడిందని నిర్ధారించుకోవడానికి మేము వర్తించే కోడ్ల ప్రకారం (ఉదా., GB 50009 లేదా EN 1991) ప్రాజెక్ట్-నిర్దిష్ట విండ్ లోడ్ గణనలను నిర్వహిస్తాము.
మేము Q235 గాల్వనైజ్డ్ స్టీల్, 304 స్టెయిన్లెస్ స్టీల్ మరియు అల్యూమినియం మిశ్రమం అందిస్తున్నాము. ఎంపిక తుప్పు అవసరాలు, బరువు పరిమితులు మరియు సౌందర్య ప్రాధాన్యతలపై ఆధారపడి ఉంటుంది. అన్ని పదార్థాలు వివిధ RAL రంగులలో పొడి పూత చేయవచ్చు.
అవును, మేము మూల్యాంకనం కోసం నమూనా ప్యానెల్లను అందించవచ్చు మరియు అభ్యర్థనపై సంబంధిత పరీక్ష నివేదికలను (సాల్ట్ స్ప్రే, అకౌస్టిక్, మెకానికల్) షేర్ చేయవచ్చు. మా ఇంజనీరింగ్ బృందం మీ నిర్దిష్ట ప్రాజెక్ట్ కోసం సాంకేతిక సంప్రదింపులను కూడా అందిస్తుంది.
ప్యానెల్లు మాడ్యులర్ బోల్ట్ అసెంబ్లీ కోసం రూపొందించబడ్డాయి, ఆన్-సైట్ వెల్డింగ్ అవసరాన్ని తొలగిస్తుంది. ఇది వేగవంతమైన ఇన్స్టాలేషన్ మరియు సులభంగా విడదీయడానికి అనుమతిస్తుంది మరియు ప్యానెల్లను అనేకసార్లు తిరిగి ఉపయోగించుకోవచ్చు.
Tianjin SENBO బిల్డింగ్ మెటీరియల్స్ టెక్నాలజీ Co., Ltd. అనేది లౌవర్డ్ పెర్ఫోర్డ్ ప్యానెల్లు, విండ్బ్రేక్ సిస్టమ్స్, క్లైంబింగ్ స్కాఫోల్డ్ మెష్ మరియు ఇతర మెటల్ ఎన్వలప్ ఉత్పత్తుల తయారీదారు. మా ఉత్పత్తి స్థావరం జింఘై ఎకనామిక్ డెవలప్మెంట్ జోన్, టియాంజిన్, చైనాలో ఉంది, ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లు మరియు నాలుగు-దశల నాణ్యత తనిఖీ ప్రక్రియను కలిగి ఉంది. మా ఫ్యాక్టరీ, సర్టిఫికేషన్లు, టెస్టింగ్ సామర్థ్యాలు మరియు ప్రాజెక్ట్ రిఫరెన్స్ల గురించి మరింత సమాచారం కోసం, దయచేసి మా సందర్శించండిమా గురించిపేజీ లేదామా ఇంజనీరింగ్ బృందాన్ని సంప్రదించండి.
