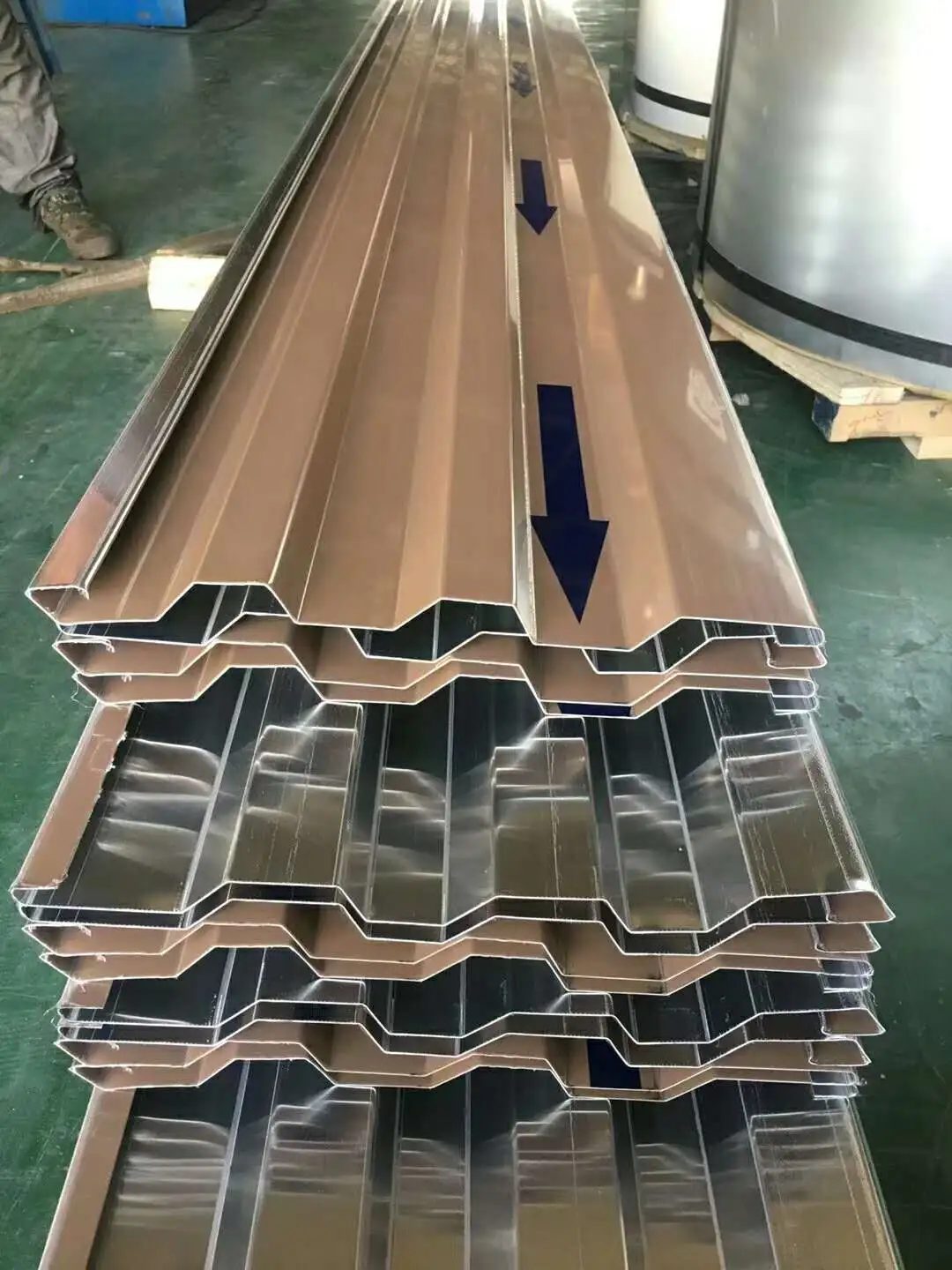

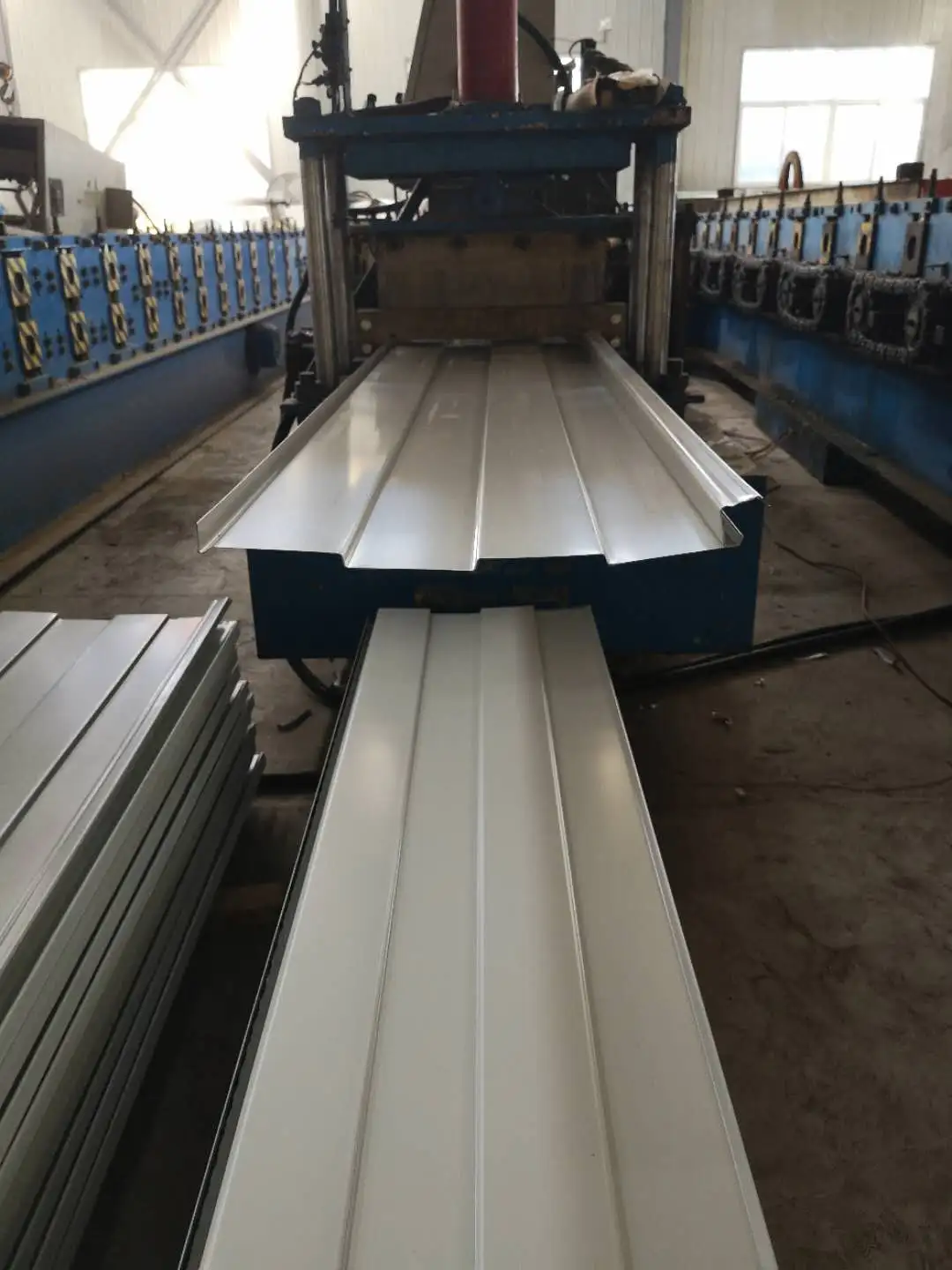

దాచిన-ఫాస్టెనర్ రంగు-పూతతో కూడిన ఉక్కు ప్యానెల్లు, దాచిన-ఫాస్టెనర్ లేదా రహస్య-క్లిప్ రూఫింగ్ ప్యానెల్లు అని కూడా పిలుస్తారు, ఇవి రంగు-పూతతో కూడిన ఉక్కు నుండి రోల్-ఏర్పడిన ప్రొఫైల్డ్ షీట్లు. అవి ఎక్స్పోజ్డ్ స్క్రూల కంటే మ్యాచింగ్ గాల్వనైజ్డ్ లేదా అల్యూమినియం అల్లాయ్ బ్రాకెట్లతో రూఫ్ పర్లిన్లకు అమర్చబడి ఉంటాయి. కనెక్షన్ సీక్వెన్స్లో దాగి ఉన్న బ్రాకెట్లను పర్లిన్లకు బిగించడం, ప్యానెల్ యొక్క స్త్రీ పక్కటెముకను బ్రాకెట్ యొక్క సెంట్రల్ రిబ్తో నిమగ్నం చేయడం మరియు ప్రక్కనే ఉన్న ప్యానెల్ల మధ్య గట్టి జాయింట్ను సృష్టించడానికి సీమింగ్ మెషీన్తో సీమ్ను లాక్ చేయడం వంటివి ఉంటాయి. SENBO ఈ ప్రొఫైల్లను డెడికేటెడ్ రోల్-ఫార్మింగ్ లైన్లలో ఉత్పత్తి చేస్తుంది మరియు ఉత్పత్తి సమయంలో పక్కటెముకల ఎత్తు, ప్రభావవంతమైన వెడల్పు మరియు లాకింగ్ డెప్త్ వంటి కీలక పరిమాణాలను తనిఖీ చేస్తుంది.
ప్రామాణిక రంగు-పూతతో కూడిన ఉక్కు రూఫింగ్ నుండి ప్రధాన వ్యత్యాసం బందు పద్ధతిలో ఉంటుంది. సాంప్రదాయ ప్యానెల్లు ప్యానెల్ ఉపరితలం గుండా వెళ్ళే స్వీయ-ట్యాపింగ్ స్క్రూలతో భద్రపరచబడతాయి, ప్రతి స్క్రూ రంధ్రం వద్ద సీలెంట్ అవసరం. దాచిన-ఫాస్టెనర్ ప్యానెల్లు బదులుగా ఇంటర్లాకింగ్ బ్రాకెట్లపై ఆధారపడతాయి, అంటే ఉపరితలం చొచ్చుకుపోకుండా ఉంటుంది. ఈ విధానం వాటర్ఫ్రూఫింగ్ను మెరుగుపరుస్తుంది, ఫాస్టెనర్ పాయింట్ల వద్ద దీర్ఘకాలిక తుప్పు ప్రమాదాన్ని తగ్గిస్తుంది మరియు పైకప్పుకు క్లీనర్ రూపాన్ని ఇస్తుంది.
| ప్రొఫైల్ రకం | పక్కటెముకల ఎత్తు (మిమీ) | ప్రభావవంతమైన వెడల్పు (మిమీ) | విప్పిన వెడల్పు (మిమీ) | మెటీరియల్ వినియోగం | సాధారణ అప్లికేషన్లు |
|---|---|---|---|---|---|
| జియావోచి 760 (YX51-380-760) | 51–71 | 760 | 1000 | 76% | పెద్ద-స్పాన్ ఫ్యాక్టరీలు, విమానాశ్రయాలు, స్టేడియంలు |
| మోడల్ 820 | 50 | 820 | 1000 | 82% | చిన్న-మధ్యతరహా పారిశ్రామిక ప్లాంట్లు |
| CC-750 (YX41-250-750) | 41 | 750 | జాబితా చేయబడలేదు | జాబితా చేయబడలేదు | పెద్ద-స్పాన్ వేదికలు; ఆస్ట్రేలియన్ టెక్నాలజీ ఆధారంగా |
| పనితీరు సూచిక | పారామీటర్ / స్పెసిఫికేషన్ | వ్యాఖ్యలు |
|---|---|---|
| బేస్ మెటీరియల్ గ్రేడ్ | Q235B, Q345, అధిక-శక్తి ఉక్కు (550 MPa తరగతి) | ప్రొఫైల్ రకాన్ని బట్టి ఉంటుంది |
| సాధారణ మందం | 0.3-1.0 మి.మీ | ప్రామాణిక 0.5-0.6 మిమీ |
| సాధారణ ప్రొఫైల్లు | YX51-380-760 (జియావోచి 760), YX50-410-820 | ప్రభావవంతమైన వెడల్పు 760 mm లేదా 820 mm |
| కనెక్షన్ పద్ధతి | దాచిన క్లిప్-లాక్ లేదా సీమింగ్ | ప్యానెల్ ఉపరితలంపై స్క్రూ చొరబాట్లు లేవు |
| పుల్ అవుట్ రెసిస్టెన్స్ | ≥200 కిలోలు | ప్యానెల్ క్లిప్ కోసం కొలిచిన విలువ |
| సింగిల్ ప్యానెల్ పొడవు | 100 మీ.ల వరకు | ఉష్ణ విస్తరణ మరియు సంకోచానికి మద్దతు ఇస్తుంది |
| అప్లికేషన్ స్కోప్ | పెద్ద-స్పాన్ పారిశ్రామిక ప్లాంట్లు, పబ్లిక్ భవనాలు | వ్యాసార్థం R <50 మీతో వంపు తిరిగిన పైకప్పులకు తగినది కాదు |
కన్సీల్డ్-ఫాస్టెనర్ కలర్-కోటెడ్ స్టీల్ ప్యానెల్ ఉపరితలంపై ఫాస్టెనర్ చొచ్చుకుపోనందున, సిస్టమ్ ఎక్స్పోజ్డ్-ఫాస్టెనర్ రూఫ్లలో కనిపించే సాధారణ లీక్ మార్గాన్ని నివారిస్తుంది. సాంప్రదాయిక వ్యవస్థలలో, స్క్రూ రంధ్రాల వద్ద ఉన్న సీలెంట్ కాలక్రమేణా వృద్ధాప్యం మరియు పగుళ్లు ఏర్పడుతుంది, ఇది నీటి ప్రవేశాన్ని అనుమతిస్తుంది. Jiaochi 760 ప్రొఫైల్, 71 mm పక్కటెముక ఎత్తు మరియు 380 mm పక్కటెముక అంతరం, వర్షపు నీటిని లోయల నుండి చూరు వరకు త్వరగా తరలించడంలో సహాయపడుతుంది. సీమింగ్ మెషీన్తో అతుకులు మూసివేయబడినప్పుడు, సైడ్ ఇంటర్లాక్ నీటి ప్రవేశానికి వ్యతిరేకంగా నిరంతర అవరోధాన్ని అందిస్తుంది. ఉపరితల రంధ్రాల లేకపోవడం కూడా ఫాస్టెనర్ల వద్ద ప్రారంభమయ్యే తుప్పు సంభావ్యతను తగ్గిస్తుంది.
పర్లిన్లకు ప్యానెల్లను పట్టుకునే బ్రాకెట్లు ఉద్ధరణను నిరోధించేందుకు రూపొందించబడ్డాయి. షెన్జెన్ బావోన్ అంతర్జాతీయ విమానాశ్రయంలో 5 MW కలర్-స్టీల్-రూఫ్ ఫోటోవోల్టాయిక్ ప్రాజెక్ట్ సమయంలో, ఆన్-సైట్ గాలి పీడనం 0.75 kN/m²కి చేరుకుంది. దాచిన క్లిప్లపై పుల్-అవుట్ పరీక్షలు 200 కిలోల పుల్-అవుట్ బలాన్ని నమోదు చేశాయి, ఇది భద్రతా అవసరాలను తీర్చింది. YX41-250-750 కన్సీల్డ్-క్లిప్ ప్యానెల్ కనీసం 550 MPa దిగుబడి బలం మరియు 5.2 మిమీ కంటే ఎక్కువ లాకింగ్ డెప్త్తో ఉక్కును ఉపయోగిస్తుంది. ప్రతి ఇంటర్లాకింగ్ పక్కటెముక ఫిక్సింగ్ క్లిప్ ద్వారా లంగరు వేయబడి ఉంటుంది, ఇది గాలి మరియు మంచు లోడ్లను నిర్వహించగల పైకప్పు సామర్థ్యాన్ని మెరుగుపరుస్తుంది.
ఫిక్సింగ్ క్లిప్లు మెటల్ విస్తరిస్తున్నప్పుడు మరియు ఉష్ణోగ్రత మార్పులతో కుదించబడినప్పుడు పైకప్పు ప్యానెల్లను వాలు వెంట జారడానికి అనుమతిస్తాయి. ఈ కదలిక సమయంలో ప్యానెల్లు క్లిప్లతో నిమగ్నమై ఉంటాయి, కాబట్టి పైకప్పు మరియు నిర్మాణం మధ్య కనెక్షన్ స్థిరంగా ఉంటుంది. ఇది విలోమ అతివ్యాప్తి అవసరం లేకుండా 100 మీటర్లకు మించి నిరంతర ప్యానెల్ పొడవును అనుమతిస్తుంది, ఇది పెద్ద-స్పాన్ పైకప్పులకు ఉపయోగపడుతుంది.
సిస్టమ్ సైట్లో ఇంటర్లాక్ చేసే ఫ్యాక్టరీ-ప్రిఫ్యాబ్రికేటెడ్ ప్యానెల్లను ఉపయోగిస్తుంది. CC-750 వంటి కొన్ని రహస్య-క్లిప్ ప్రొఫైల్లకు ప్రత్యేకమైన సీమింగ్ మెషిన్ అవసరం లేదు, ఇది శ్రమను తగ్గిస్తుంది మరియు ఇన్స్టాలేషన్ సమయాన్ని తగ్గిస్తుంది. కాయిల్ స్టాక్ను జాబ్ సైట్లో పొడవుగా కత్తిరించవచ్చు, 100 మీటర్ల కంటే ఎక్కువ సింగిల్ ప్యానెల్లను ఎనేబుల్ చేస్తుంది మరియు ఎండ్ ల్యాప్ల సంఖ్యను తగ్గిస్తుంది. ఈ విధానం విలోమ కీళ్ల వద్ద లీకేజీ ప్రమాదాన్ని కూడా తగ్గిస్తుంది.
సైడ్ ఇంటర్లాక్ సీమింగ్ మెషీన్తో యాంత్రికంగా ఏర్పడుతుంది. ఫలితంగా ఉమ్మడి సాధారణ పరిస్థితుల్లో నీటి ప్రవేశాన్ని నిరోధించడానికి తగినంత గట్టిగా ఉంటుంది. సరైన పైకప్పు వాలు మరియు పారుదల రూపకల్పన కూడా త్వరగా అతుకుల నుండి నీటిని తరలించడానికి సహాయపడుతుంది.
చాలా దాచిన-ఫాస్టెనర్ ప్రొఫైల్లు నేరుగా లేదా చాలా పెద్ద వ్యాసార్థపు పైకప్పుల కోసం ఉద్దేశించబడ్డాయి. కనీస వక్రత వ్యాసార్థం ప్యానెల్ ప్రొఫైల్ మరియు మెటీరియల్ మందంపై ఆధారపడి ఉంటుంది. వక్ర అనువర్తనాల కోసం, ఆర్డర్ చేయడానికి ముందు తయారీదారుని సంప్రదించండి.
బహిర్గతమైన ఫాస్టెనర్లకు ప్రతి స్క్రూ రంధ్రం వద్ద సీలెంట్ అవసరం. కాలక్రమేణా, సీలెంట్ అధోకరణం చెందుతుంది మరియు లీక్ మార్గాలను సృష్టించవచ్చు. దాచిన ఫాస్టెనర్లు ఈ నిర్వహణ పాయింట్ను తొలగిస్తాయి మరియు స్క్రూ రంధ్రాల చుట్టూ నీటి ప్రవేశం మరియు తుప్పు ప్రమాదాన్ని తగ్గిస్తాయి.
క్లిప్లపై పుల్ అవుట్ పరీక్షలు సైట్లో లేదా ప్రయోగశాలలో నిర్వహించబడతాయి. కొలిచిన విలువను భవనం స్థానం కోసం డిజైన్ విండ్ అప్లిఫ్ట్ లోడ్తో పోల్చాలి. సరఫరాదారులు పరీక్ష డేటాను అందించవచ్చు లేదా ప్రాజెక్ట్-నిర్దిష్ట ధృవీకరణలో సహాయం చేయవచ్చు.
రవాణాకు ముందు, ప్రొఫైల్ జ్యామితి, లాకింగ్ డెప్త్, ఉపరితల పూత పరిస్థితి మరియు డైమెన్షనల్ ఖచ్చితత్వం కోసం ప్యానెల్లు తనిఖీ చేయబడతాయి. అవసరమైనప్పుడు క్లిప్ పుల్-అవుట్ స్ట్రెంగ్త్ కోసం రిపోర్ట్లతో పాటు బేస్ స్టీల్ కోసం మిల్ సర్టిఫికెట్లు అందుబాటులో ఉండాలి. ఇన్స్టాలేషన్ సమయంలో, సీమ్ ఎంగేజ్మెంట్ మరియు క్లిప్ అలైన్మెంట్పై స్పాట్ చెక్లు స్థిరమైన నాణ్యతను నిర్ధారించడంలో సహాయపడతాయి.
