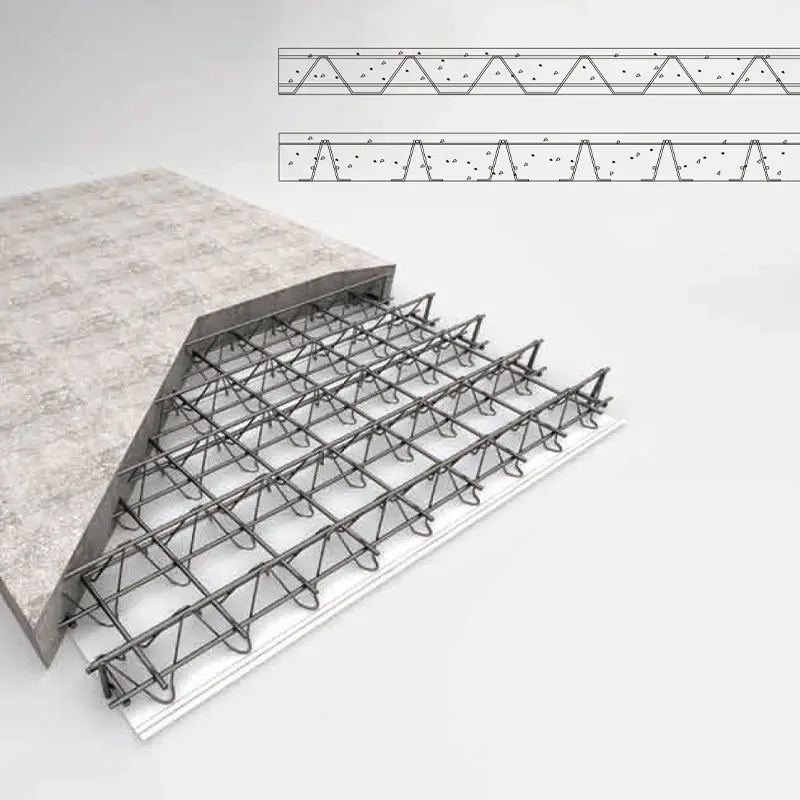

రీబార్ ట్రస్ ఫ్లోర్ డెక్కింగ్ అనేది ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లో దిగువ ప్లేట్తో స్టీల్ రీబార్ ట్రస్ను కలపడం ద్వారా ఏర్పడిన మిశ్రమ లోడ్-బేరింగ్ ప్యానెల్. ట్రస్లో టాప్ తీగ బార్లు, దిగువ తీగ బార్లు మరియు వెబ్ బార్లు రెసిస్టెన్స్ స్పాట్ వెల్డింగ్ ద్వారా చేరి, స్థిరమైన త్రిభుజాకార నిర్మాణాన్ని కలిగి ఉంటాయి. ఈ ట్రస్ అప్పుడు దిగువ ప్లేట్కు వెల్డింగ్ చేయబడుతుంది, సాధారణంగా 0.5 mm మందపాటి గాల్వనైజ్డ్ స్టీల్ షీట్ లేదా ఫైబర్-సిమెంట్ బోర్డు.
SENBO బిల్డింగ్ మెటీరియల్స్ఈ ఉత్పత్తిని దాని స్టీల్ స్ట్రక్చర్ ఫ్లోరింగ్ రేంజ్లో భాగంగా అందిస్తుంది. నిర్మాణ సమయంలో డెక్కింగ్ శాశ్వత ఫార్మ్వర్క్గా పనిచేస్తుంది మరియు తరువాత కాంక్రీట్ స్లాబ్ యొక్క నిర్మాణ పనితీరుకు దోహదం చేస్తుంది.
ఎగువ మరియు దిగువ తీగ బార్లు సాధారణంగా HRB400 లేదా CRB550 స్టీల్తో తయారు చేయబడతాయి, అయితే వెబ్ బార్లు సాధారణంగా HPB300, HRB400 లేదా CPB550 స్టీల్ను ఉపయోగిస్తాయి. నిలువు మరియు క్షితిజ సమాంతర మద్దతు బార్లు సాధారణంగా HPB300 లేదా HRB400.
గాల్వనైజ్డ్ స్టీల్ షీట్ను దిగువ ఫార్మ్వర్క్గా ఉపయోగించినప్పుడు, దాని మందం 0.5 మిమీ, దిగుబడి బలం కనీసం 250 N/mm², మరియు ద్విపార్శ్వ గాల్వనైజింగ్ పూత బరువు కనీసం 120 g/m². దిగువ షీట్ రెండు వెడల్పులలో వస్తుంది: టైప్ A (600 మిమీ) మరియు టైప్ బి (576 మిమీ).
స్టీల్ ట్రస్ ఎత్తులు 50 మిమీ నుండి 340 మిమీ వరకు ఉంటాయి, స్లాబ్ మందం 80 మిమీ నుండి 370 మిమీ వరకు ఉంటుంది. ఎగువ మరియు దిగువ తీగ వ్యాసాలు 6-12 మిమీ, మరియు వెబ్ బార్ వ్యాసం 4-8 మిమీ. TD1-TD7 మరియు HB1-HB8 వంటి అనేక ఉత్పత్తి శ్రేణులు ఉన్నాయి, TD3-90 సాధారణంగా ఉపయోగించే మోడల్.
దిగువ ఫార్మ్వర్క్ రకం ఆధారంగా ఉత్పత్తులు వర్గీకరించబడతాయి. సాంప్రదాయ రకం గాల్వనైజ్డ్ స్టీల్ షీట్ను ఉపయోగిస్తుంది, అయితే శాశ్వత (తొలగించలేని) రకం ఫైన్-అగ్రిగేట్ కాంక్రీట్ లేదా ఫైబర్-సిమెంట్ బోర్డ్ను ఉపయోగిస్తుంది. జాతీయ ప్రామాణిక అట్లాసెస్ 23CG56-1 మరియు 23CG56-2 ప్రకారం, శాశ్వత దిగువ ఫార్మ్వర్క్ ఉత్పత్తులు ఆన్-సైట్ ఫార్మ్వర్క్ తొలగింపు అవసరాన్ని తొలగిస్తాయి, మృదువైన అండర్సైడ్ ఫినిషింగ్ను అందిస్తాయి మరియు తేమతో కూడిన లేదా శుభ్రమైన వాతావరణంలో అలాగే సస్పెండ్ సీలింగ్లు లేని భవనాలకు అనుకూలంగా ఉంటాయి.
ప్రస్తుతం నిర్మాణంలో ఉన్న ఒక సూపర్-హై-రైజ్ ప్రాజెక్ట్ మొత్తం ఫ్లోర్ వైశాల్యం 218,000 m². టవర్ A 39 అంతస్తులు (176.1 మీ) మరియు టవర్ B 51 అంతస్తులు (212.4 మీ) చేరుకుంటుంది. ప్రాజెక్ట్ 140,800 m² ట్రస్ డెక్ సిస్టమ్లను మరియు 16,100 m² ఎడ్జ్ ఫార్మ్వర్క్ను ఉపయోగించింది. స్లాబ్ మందం 110 mm నుండి 150 mm వరకు ఉంటుంది మరియు అధిక-ఫ్రీక్వెన్సీ రెసిస్టెన్స్ స్పాట్ వెల్డింగ్ ఉపయోగించి ట్రస్సులు తయారు చేయబడ్డాయి.
సాంప్రదాయ కాస్ట్-ఇన్-ప్లేస్ స్లాబ్లతో పోలిస్తే, ఈ పద్ధతి ఫార్మ్వర్క్ ఇన్స్టాలేషన్, ఫార్మ్వర్క్ రిమూవల్ మరియు మాన్యువల్ రీబార్ టైయింగ్లను తొలగించింది. నిర్మాణ నాణ్యత అంతటా స్థిరంగా మరియు విశ్వసనీయంగా ఉంది.
Zhongguancun AI సైన్స్ అండ్ టెక్నాలజీ పార్క్ ఎగ్జిబిషన్ సెంటర్ అనేది బీజింగ్లోని "జీరో-కార్బన్ బిల్డింగ్" పైలట్ ప్రాజెక్ట్. నాలుగు-అంతస్తుల స్టీల్ ఫ్రేమ్ నిర్మాణం భూకంప తీవ్రత 8 కోసం రూపొందించబడింది. ఇది గరిష్టంగా 3.5 మీ మరియు గరిష్ట కాంటిలివర్ పొడవు 8.25 మీ.
TD3-90 రకం ఫ్లోర్ డెక్కింగ్ ఉపయోగించబడింది, ట్రస్ ఎత్తు 90 mm మరియు మొత్తం స్లాబ్ మందం 120 mm. నిర్మాణ సమయంలో గరిష్టంగా మద్దతు లేని వ్యవధి 3.0 మీ. 8.25 మీ కాంటిలివర్ జోన్లో, నిర్మాణ భద్రతకు భరోసానిస్తూ, 1.5‰ పైకి క్యాంబర్ని ప్రేరేపించడానికి మధ్య-స్పాన్లో తాత్కాలిక డబుల్ వర్టికల్ పోస్ట్లు ఏర్పాటు చేయబడ్డాయి.
ఉపబలము పూర్తిగా కాంక్రీటుతో కప్పబడి ఉంది, సాంప్రదాయ తారాగణం-స్థానంలో స్లాబ్ల మాదిరిగానే అగ్ని నిరోధకతను ఇస్తుంది. 100 mm మందపాటి స్లాబ్ (70 mm ఎత్తైన స్టీల్ ట్రస్కు అనుగుణంగా) 1.68 గంటల అగ్ని నిరోధక రేటింగ్ను సాధిస్తుందని పరీక్షలు సూచిస్తున్నాయి. గాల్వనైజ్డ్ స్టీల్ షీట్కు అదనపు అగ్ని రక్షణ అవసరం లేదు.
ప్రొఫైల్డ్ స్టీల్ డెక్కింగ్ ఉపయోగించి కాంపోజిట్ స్లాబ్లతో పోలిస్తే, స్టీల్ ట్రస్ ఫ్లోర్ డెక్కింగ్ మెరుగైన తుప్పు నిరోధకతను అందిస్తుంది. గాల్వనైజ్డ్ స్టీల్ షీట్ సర్వీస్ ఫేజ్లో స్ట్రక్చరల్ లోడ్-బేరింగ్కి దోహదపడదు కాబట్టి, రస్ట్ నిర్మాణ సమగ్రతను రాజీ చేయదు.
ఫ్యాక్టరీ ఉత్పత్తి ఏకరీతి ఉపబల అంతరం మరియు స్థిరమైన కాంక్రీట్ కవర్ మందాన్ని నిర్ధారిస్తుంది. ఆన్-సైట్ రీబార్ టైయింగ్ పని 60%–70% తగ్గింది. టియాంజిన్లోని Xiqing Houtai ప్లాట్ G బేస్మెంట్ ప్రాజెక్ట్ కోసం, ఈ సాంకేతికతను ఉపయోగించి నిర్మాణ వ్యవధిని సుమారు 10 రోజులు తగ్గించారు మరియు మొత్తం ఖర్చు 1.972 మిలియన్ RMB ఆదా అయింది. సాంప్రదాయ మిశ్రమ స్లాబ్ల కంటే చదరపు మీటరుకు సమగ్ర ధర 20% కంటే తక్కువగా ఉంది.
కింది పారామితులు పరిశ్రమ ప్రమాణం JG/T 368-2012 మరియు జాతీయ ప్రామాణిక అట్లాస్లపై ఆధారపడి ఉంటాయి. అనుకూలీకరణ అందుబాటులో ఉంది.
| పనితీరు సూచిక | పారామీటర్/స్పెసిఫికేషన్ | ప్రామాణిక / గమనికలు |
|---|---|---|
| ఎగ్జిక్యూటివ్ స్టాండర్డ్ | JG/T 368-2012 "స్టీల్ ట్రస్ ఫ్లోర్ డెక్కింగ్" | ప్రస్తుత పరిశ్రమ ప్రమాణం |
| డిజైన్ బేసిస్ | 22G522-1, 23CG56-1/2 | జాతీయ ప్రామాణిక అట్లాస్ |
| ట్రస్ రీబార్ మెటీరియల్ | ఎగువ/దిగువ తీగలు: HRB400/CRB550; వెబ్ సభ్యులు: HPB300/HRB400 | |
| ట్రస్ ఎత్తు | 50-340 మి.మీ | స్లాబ్ మందం 80-370 మిమీకి అనుగుణంగా ఉంటుంది |
| ఎగువ/దిగువ తీగ వ్యాసం | 6-12 మి.మీ | |
| వెబ్ సభ్యుడు వ్యాసం | 4-8 మి.మీ | |
| దిగువ ప్లేట్ మందం | గాల్వనైజ్డ్ స్టీల్ షీట్: 0.5 మిమీ; ఫైన్-అగ్రిగేట్ కాంక్రీటు: 18-25 మిమీ; ఫైబర్ సిమెంట్ బోర్డు: 12-20 mm | |
| గాల్వనైజ్డ్ పూత | ≥120 గ్రా/మీ² | ద్విపార్శ్వ |
| ప్యానెల్ వెడల్పు | రకం A: 600 mm; రకం B: 576 mm; రకం C (శాశ్వత ఫార్మ్వర్క్): 1200 mm | |
| ప్యానెల్ పొడవు | 1.0–12.0 మీ (గరిష్టంగా 7.2 మీ వరకు) | |
| వెల్డ్ షీర్ కెపాసిటీ | నోడ్స్: టేబుల్ 7కి; దిగువ తీగకు మద్దతు: ≥6 kN; టాప్ తీగకు మద్దతు: ≥13 kN |
1. ఫ్యాక్టరీ ప్రిఫ్యాబ్రికేషన్ స్థిరత్వాన్ని నిర్ధారిస్తుంది.ట్రస్ ఆటోమేటెడ్ రెసిస్టెన్స్ స్పాట్ వెల్డింగ్ ద్వారా ఏర్పడుతుంది, ఇది ఉపబల అంతరాన్ని ఏకరీతిగా మరియు కొలతలు ఖచ్చితమైనదిగా ఉంచుతుంది. ఇది ఆన్-సైట్ రీబార్ టైయింగ్ను 60%–70% తగ్గిస్తుంది మరియు మరింత స్థిరమైన నిర్మాణ నాణ్యతకు దారి తీస్తుంది.
2. తారాగణం స్లాబ్లతో పోల్చదగిన ద్వి-దిశాత్మక దృఢత్వం.సిస్టమ్ను రెండు-మార్గం స్లాబ్గా రూపొందించవచ్చు, రెండు-మార్గం ఉపబలంతో తారాగణం-ఇన్-ప్లేస్ రీన్ఫోర్స్డ్ కాంక్రీట్ స్లాబ్కు సమానమైన దృఢత్వాన్ని అందిస్తుంది. భూకంప పనితీరు సాధారణంగా ప్రొఫైల్డ్ స్టీల్ కాంపోజిట్ స్లాబ్ల కంటే మెరుగ్గా ఉంటుంది.
3. అదనపు పూతలు లేకుండా అగ్ని మరియు తుప్పు నిరోధకత.ఉపబలము పూర్తిగా కాంక్రీటుతో కప్పబడి ఉన్నందున, 100 మిమీ స్లాబ్ ఫైర్ఫ్రూఫింగ్ లేకుండా 1.68 గంటల అగ్ని రేటింగ్ను సాధిస్తుంది. గాల్వనైజ్డ్ షీట్ ఫార్మ్వర్క్గా మాత్రమే పనిచేస్తుంది, కాబట్టి తుప్పు నిర్మాణ భద్రతను ప్రభావితం చేయదు.
4. స్మూత్ సోఫిట్ మరియు తగ్గిన స్లాబ్ మందం.దిగువ భాగం చదునుగా ఉంటుంది. ప్రామాణిక ప్రొఫైల్డ్ స్టీల్ డెక్కింగ్తో పోలిస్తే, మొత్తం స్లాబ్ మందాన్ని 30-50 మిమీ వరకు తగ్గించవచ్చు, అదే స్పష్టమైన పైకప్పు ఎత్తును కొనసాగిస్తుంది, ఇది నేల నుండి అంతస్తు వరకు ఎత్తును తగ్గించడంలో సహాయపడుతుంది.
5. ఖర్చు మరియు షెడ్యూల్ ప్రయోజనాలు.ఫార్మ్వర్క్ తొలగించబడుతుంది, షోరింగ్ తగ్గించబడుతుంది మరియు బహుళ అంతస్తుల ఏకకాల నిర్మాణం సాధ్యమవుతుంది. దిగువ షీట్ కేవలం 0.5 మిమీ ఉక్కు మందంతో 96% ఉపరితల వైశాల్య వినియోగాన్ని సాధించి, మెటీరియల్ వినియోగాన్ని తగ్గిస్తుంది.
రెండు-మార్గం స్లాబ్ డిజైన్ కోసం:విలోమ దిశలో అదనపు ఉపబలాన్ని జోడించడం ద్వారా రీబార్ ట్రస్ డెక్కింగ్ను రెండు-మార్గం స్లాబ్గా రూపొందించవచ్చు. ప్యానెల్ లేఅవుట్ మరియు మద్దతు పరిస్థితులు డిజైన్ అంచనాలకు సరిపోలుతున్నాయని స్ట్రక్చరల్ ఇంజనీర్తో నిర్ధారించండి.
శాశ్వత దిగువ ఫార్మ్వర్క్ అప్లికేషన్ల కోసం:సస్పెండ్ సీలింగ్ లేకుండా మృదువైన అండర్ సైడ్ అవసరమైనప్పుడు ఫైన్-అగ్రిగేట్ కాంక్రీట్ లేదా ఫైబర్-సిమెంట్ బోర్డుని ఎంచుకోండి. ఎంచుకున్న దిగువ ఫార్మ్వర్క్ మెటీరియల్కు పర్యావరణం అనుకూలంగా ఉందని ధృవీకరించండి.
పొడవైన కాంటిలివర్ల కోసం:ఝొంగ్గ్వాన్కున్ ప్రాజెక్ట్లో ప్రదర్శించినట్లుగా తాత్కాలిక మద్దతు అవసరం కావచ్చు, ఇక్కడ పైకి క్యాంబర్ను ప్రేరేపించడానికి డబుల్ పోస్ట్లు ఉపయోగించబడ్డాయి. వాస్తవ కాంటిలివర్ పొడవు మరియు నిర్మాణ లోడ్ల ఆధారంగా విక్షేపం మరియు క్యాంబర్ అవసరాలను లెక్కించండి.
సంస్థాపన సమయంలో:అన్ని నోడ్లు మరియు సపోర్ట్ల వద్ద వెల్డింగ్ నాణ్యతను నిర్ధారించుకోండి. పేర్కొన్న వెల్డ్ అంతరం మరియు ఎలక్ట్రోడ్ ఒత్తిడిని అనుసరించండి. గాల్వనైజ్డ్ షీట్ల కోసం, పూతకు హాని కలిగించే అధిక వేడిని నివారించండి. సైట్లో ఎక్కువ కాలం నిల్వ ఉంచినట్లయితే తేమ నుండి ప్యానెల్లను రక్షించండి.
1.ఎత్తైన మరియు అధిక-ఎత్తైన ఉక్కు నిర్మాణాల కోసం అంతస్తు మరియు పైకప్పు వ్యవస్థలు.
2.లాంగ్-స్పాన్ మరియు పెద్ద-కాంటిలివర్ ఫ్లోర్ నిర్మాణాలు.
3.పారిశ్రామిక ప్లాంట్లు మరియు లాజిస్టిక్స్ గిడ్డంగులలో ఆపరేటింగ్ ప్లాట్ఫారమ్లు మరియు అంతస్తులు.
4.తేమ నిరోధకత, తుప్పు నిరోధకత లేదా క్లీన్-రూమ్ పరిసరాలు అవసరమయ్యే భవనాలు, ఇక్కడ శాశ్వత దిగువ ఫార్మ్వర్క్ సిఫార్సు చేయబడింది.
ప్రొఫైల్డ్ స్టీల్ షీట్ కాంపోజిట్ స్లాబ్లు ఫార్మ్వర్క్ మరియు తన్యత ఉపబలంగా స్టీల్ డెక్పై ఆధారపడతాయి. రీబార్ ట్రస్ డెక్కింగ్ స్ట్రక్చరల్ రీన్ఫోర్స్మెంట్ కోసం ప్రత్యేక స్టీల్ ట్రస్ను ఉపయోగిస్తుంది, కాబట్టి దిగువ షీట్ ఫార్మ్వర్క్గా మాత్రమే పనిచేస్తుంది. దీని అర్థం దిగువ షీట్ సన్నగా ఉంటుంది (0.5 మిమీ) మరియు తుప్పు నిర్మాణ సామర్థ్యాన్ని ప్రభావితం చేయదు. స్లాబ్ కింద భాగం కూడా చదునుగా ఉంది.
శాశ్వత దిగువ ఫార్మ్వర్క్ (ఫైన్-అగ్రిగేట్ కాంక్రీట్ లేదా ఫైబర్-సిమెంట్ బోర్డ్) కాంక్రీట్ క్యూరింగ్ తర్వాత ఫార్మ్వర్క్ను స్ట్రిప్ చేయవలసిన అవసరాన్ని తొలగిస్తుంది. ఇది సస్పెండ్ చేయబడిన సీలింగ్ లేకుండా బహిర్గతం చేయగల మృదువైన, శుభ్రమైన దిగువ భాగాన్ని అందిస్తుంది. తేమ, శుభ్రమైన లేదా నిర్మాణ అనువర్తనాల్లో ఇది ప్రత్యేకంగా ఉపయోగపడుతుంది.
అవును. ట్రాన్స్వర్స్ రీన్ఫోర్స్మెంట్ని జోడించడం ద్వారా మరియు తదనుగుణంగా ప్యానెల్ సపోర్ట్లను డిజైన్ చేయడం ద్వారా, సిస్టమ్ కాస్ట్-ఇన్-ప్లేస్ స్లాబ్ మాదిరిగానే రెండు-మార్గం స్లాబ్ ప్రవర్తనను సాధించగలదు. డిజైన్ తప్పనిసరిగా ప్యానెల్ కొలతలు మరియు ట్రస్ విన్యాసాన్ని పరిగణనలోకి తీసుకోవాలి.
మద్దతు అవసరాలు ట్రస్ ఎత్తు, స్లాబ్ మందం మరియు పరిధిపై ఆధారపడి ఉంటాయి. దాదాపు 3 మీటర్ల వరకు ఉన్న సాధారణ పరిధుల కోసం, తాత్కాలిక మద్దతు అవసరం లేదు. పొడవైన స్పాన్లు లేదా కాంటిలివర్ల కోసం, తాత్కాలిక పోస్ట్లు లేదా ఆధారాలు ఉపయోగించబడతాయి. తయారీదారు యొక్క స్పాన్ పట్టికలు మరియు స్ట్రక్చరల్ ఇంజనీర్ యొక్క లెక్కలు ఖచ్చితమైన అమరికను నిర్ణయించాలి.
ప్రధాన పరిశ్రమ ప్రమాణం JG/T 368-2012 "స్టీల్ ట్రస్ ఫ్లోర్ డెక్కింగ్." డిజైన్ సూచనలలో జాతీయ ప్రామాణిక అట్లాస్లు 22G522-1 మరియు 23CG56-1/2 ఉన్నాయి. మెటీరియల్ మరియు వెల్డ్ పరీక్ష ఈ పత్రాలలోని అవసరాలను అనుసరిస్తుంది.
Tianjin SENBO బిల్డింగ్ మెటీరియల్స్ టెక్నాలజీ కో., లిమిటెడ్ అనేది రీబార్ ట్రస్ ఫ్లోర్ డెక్కింగ్, ఓపెన్-ప్రొఫైల్ ఫ్లోర్ డెక్కింగ్, లోడ్-బేరింగ్ ఫ్లోర్ డెక్కింగ్ మరియు ఇతర మెటల్ ఎన్వలప్ ఉత్పత్తుల తయారీదారు. మా ఉత్పత్తి స్థావరం జింఘై ఎకనామిక్ డెవలప్మెంట్ జోన్, టియాంజిన్, చైనాలో ఉంది, ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లు మరియు నాలుగు-దశల నాణ్యత తనిఖీ ప్రక్రియను కలిగి ఉంది. మా ఫ్యాక్టరీ, సర్టిఫికేషన్లు, టెస్టింగ్ సామర్థ్యాలు మరియు ప్రాజెక్ట్ రిఫరెన్స్ల గురించి మరింత సమాచారం కోసం, దయచేసి మా సందర్శించండిమా గురించిపేజీ లేదామా ఇంజనీరింగ్ బృందాన్ని సంప్రదించండి.
