క్లోజ్డ్-ప్రొఫైల్ స్టీల్ డెక్కింగ్

క్లోజ్డ్-ప్రొఫైల్ స్టీల్ డెక్కింగ్ (క్లోజ్డ్-టైప్ ప్రొఫైల్డ్ స్టీల్ షీట్ అని కూడా పిలుస్తారు) అనేది నిరంతర మల్టీ-రోలర్ కోల్డ్-రోల్ ఫార్మింగ్ లైన్ ఉపయోగించి హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్ కాయిల్స్ నుండి గది ఉష్ణోగ్రత వద్ద ఏర్పడిన ముడతలుగల నిర్మాణ ప్యానెల్. ఓపెన్-ప్రొఫైల్ డెక్కింగ్ నుండి దాని ప్రధాన వ్యత్యాసం ఏమిటంటే, పక్కటెముక గాడి దిగువ పూర్తిగా మూసివేయబడి, మూసి చీలిక ఆకారంలో లేదా ట్రాపెజోయిడల్ బోలు కుహరాన్ని సృష్టిస్తుంది.

SENBO బిల్డింగ్ మెటీరియల్స్దాని కాంపోజిట్ ఫ్లోర్ సిస్టమ్ పరిధిలో భాగంగా క్లోజ్డ్ ప్రొఫైల్ స్టీల్ డెక్కింగ్‌ను సరఫరా చేస్తుంది. ఈ ప్యానెల్లు ఉక్కు-ఫ్రేమ్డ్ భవనాలలో విస్తృతంగా ఉపయోగించబడతాయి, ఇక్కడ అగ్ని నిరోధకత, ఫ్లాట్ సోఫిట్ మరియు సమర్థవంతమైన నిర్మాణం కీలక అవసరాలు.

నిర్మాణ లక్షణాలు

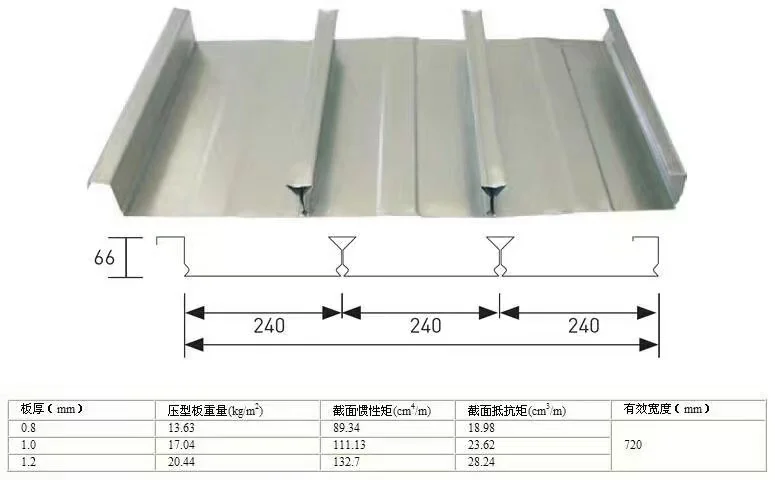

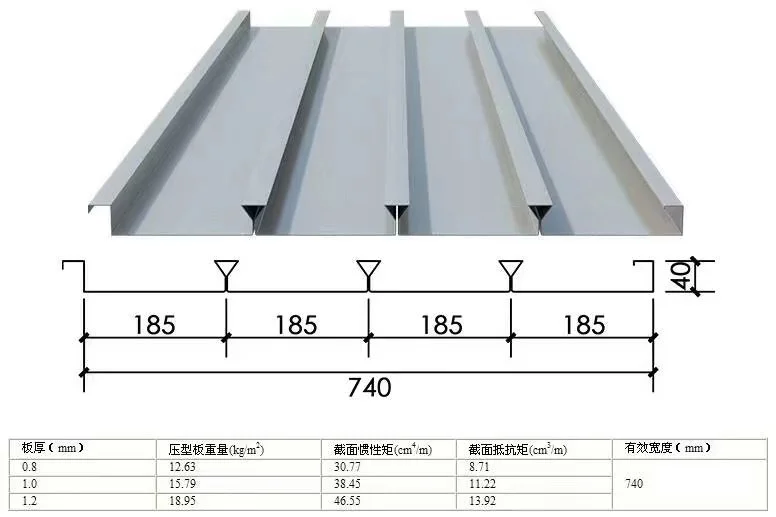

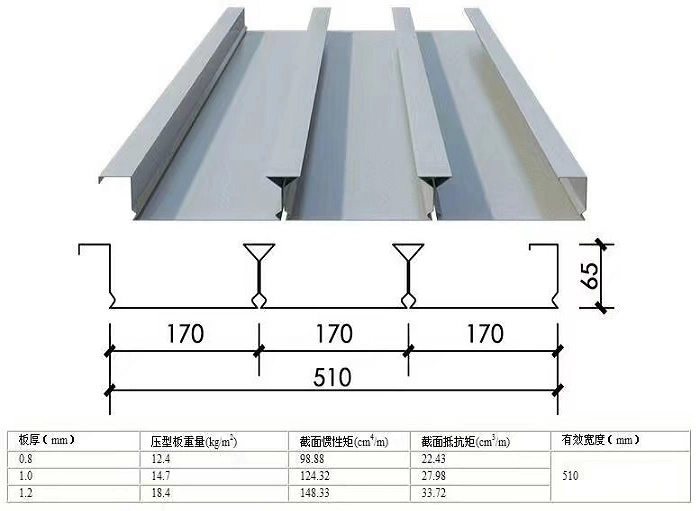

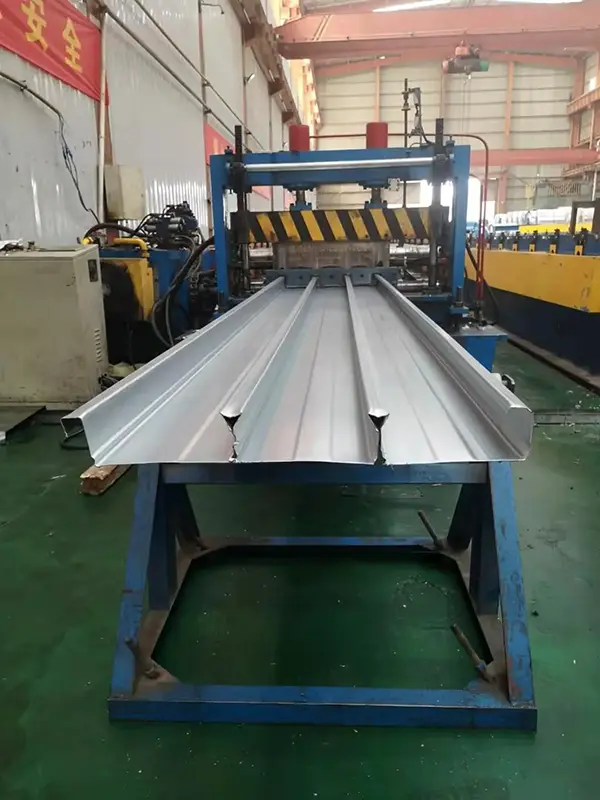

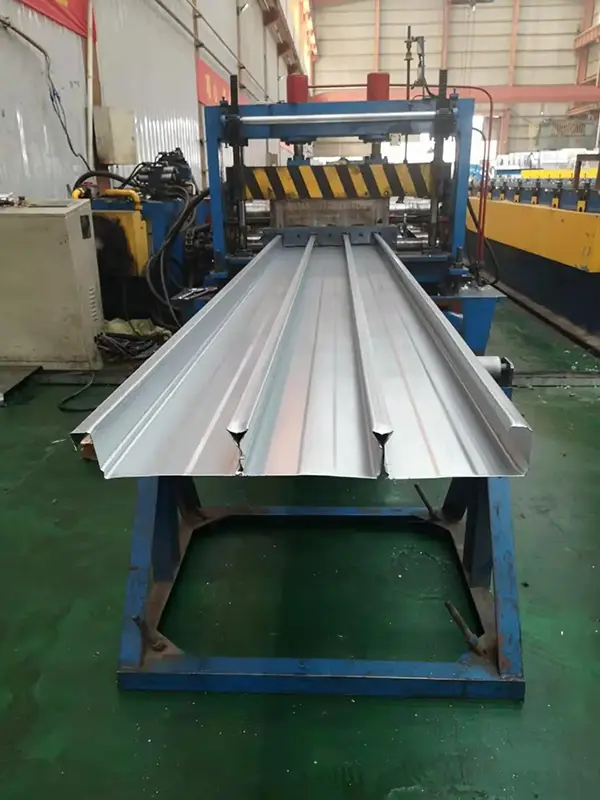

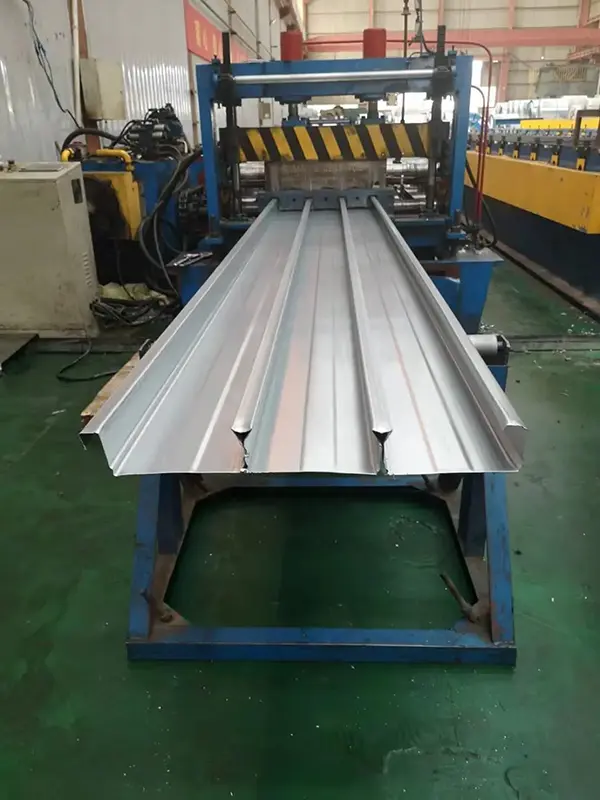

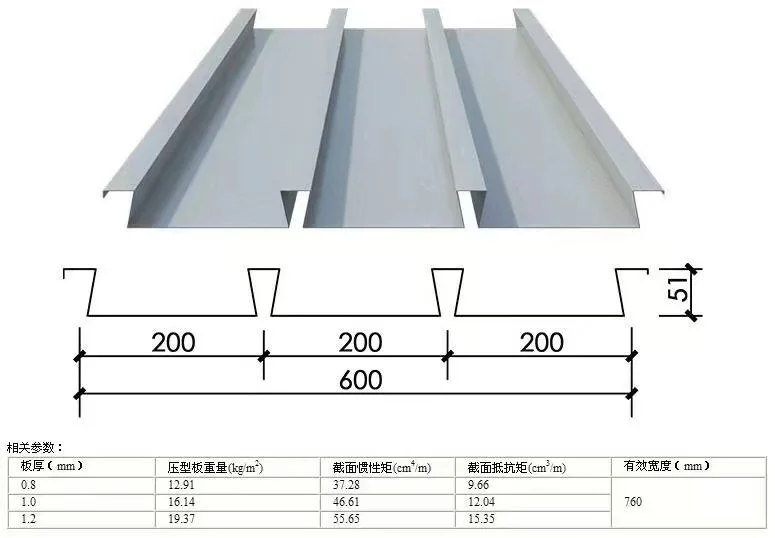

సమీకృత, బహుళ-పాస్ కోల్డ్-రోల్ ఏర్పాటు ప్రక్రియ ద్వారా స్థిర వెడల్పు కలిగిన స్టీల్ షీట్ నుండి డెక్కింగ్ ఏర్పడుతుంది. ఇది రెండు వైపులా ఇంటర్‌లాకింగ్ నిలువు అంచులను మరియు మూసివేసిన బాటమ్‌లతో విలోమ-త్రిభుజాకార లేదా ట్రాపెజోయిడల్ పక్కటెముకల శ్రేణిని సృష్టిస్తుంది. YX65-185-555 మోడల్‌ను ఉదాహరణగా తీసుకుంటే: పక్కటెముక ఎత్తు 65 మిమీ, వేవ్ వెడల్పు 185 మిమీ, మరియు ప్రభావవంతమైన కవరేజ్ వెడల్పు 555 మిమీ. YXB48-200-600 మోడల్ కోసం, పక్కటెముకల ఎత్తు 48 మిమీ, వేవ్ పిచ్ 200 మిమీ మరియు ప్రభావవంతమైన వెడల్పు 600 మిమీ. మరొక మెరుగైన మోడల్‌లో పక్కటెముకల ఎత్తు 68 మిమీ, వేవ్ పిచ్ 196 మిమీ మరియు విలోమ త్రిభుజాకార ప్రొఫైల్ 36 మిమీ వెడల్పు మరియు 31 మిమీ ఎత్తుతో ఉంటుంది.

బేస్ మెటీరియల్ మరియు తయారీ ప్రక్రియ

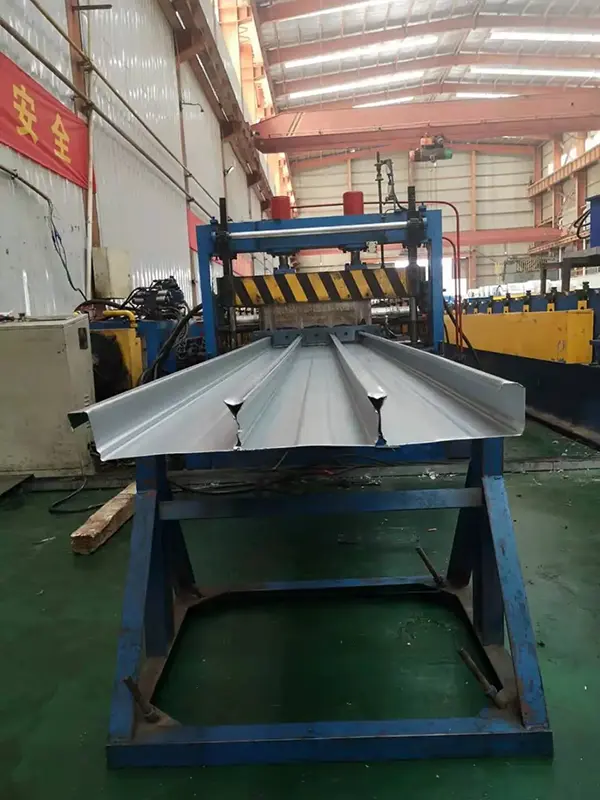

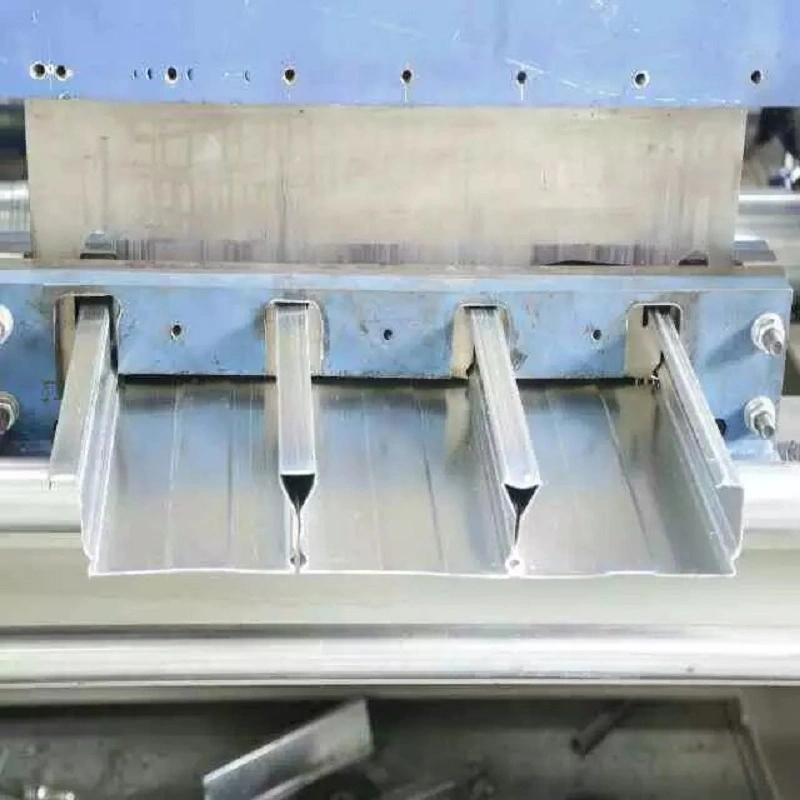

బేస్ మెటీరియల్ సుమారు 1000-1250 mm వెడల్పుతో హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్ కాయిల్స్‌ను కలిగి ఉంటుంది. మెటీరియల్‌లలో Q235, Q345 లేదా SGC490 వంటి గ్రేడ్‌లు ఉంటాయి, మందం 0.7 mm నుండి 1.5 mm వరకు ఉంటుంది. ద్విపార్శ్వ గాల్వనైజింగ్ బరువు సాధారణంగా 80–275 g/m² ఉంటుంది, అయితే ప్రత్యేక అవసరాల కోసం దీనిని 600 g/m² వరకు అనుకూలీకరించవచ్చు. ప్రత్యేకమైన కోల్డ్-బెండింగ్ మరియు రివర్స్-డిఫార్మేషన్ ప్రక్రియను ఉపయోగించి క్లోజ్డ్-రిబ్ ప్రొఫైల్ ఏర్పడుతుంది; ఇది దిగువ ఓపెనింగ్‌ను స్వయంచాలకంగా మూసివేయడానికి స్టీల్ షీట్ యొక్క ఎలాస్టోప్లాస్టిక్ డిఫార్మేషన్ మరియు స్ప్రింగ్-బ్యాక్ లక్షణాలను ఉపయోగిస్తుంది. లోడ్ మోసే ప్రదేశాలలో రంధ్రాలు వేయవలసిన అవసరం లేనందున, ప్యానెల్ యొక్క తుప్పు నిరోధకత మరియు మొత్తం దృఢత్వం భద్రపరచబడతాయి. ఉత్పత్తి జాతీయ ప్రమాణం GB/T 12755-2008, "బిల్డింగ్ కోసం ప్రొఫైల్డ్ స్టీల్ షీట్‌లు"కి అనుగుణంగా ఉంటుంది.

వాస్తవ పనితీరు యొక్క ధృవీకరణ

1. కాంపోజిట్ యాక్షన్ మరియు లోడ్-బేరింగ్ కెపాసిటీ-ప్యానెల్ రిబ్స్ పూర్తిగా కాంక్రీట్‌లో ఉంటాయి

ఓపెన్-టైప్ డెక్కింగ్ కంటే క్లోజ్డ్-టైప్ ఫ్లోర్ డెక్కింగ్ యొక్క ప్రధాన ప్రయోజనం దాని క్లోజ్డ్-రిబ్ డిజైన్‌లో ఉంది. కాంక్రీటు పోసిన తర్వాత, ప్యానెల్ పక్కటెముకలు పూర్తిగా కాంక్రీటుతో కప్పబడి ఉంటాయి, తారాగణం-ఇన్-ప్లేస్ స్లాబ్‌లలో బార్‌లను బలోపేతం చేయడం వంటి బాండ్ ప్రభావాన్ని సృష్టిస్తుంది. ఇది ఉక్కు మరియు కాంక్రీటు పదార్థాల యొక్క సంబంధిత బలాలను పూర్తిగా ఉపయోగించుకోవడానికి అనుమతిస్తుంది, నిజమైన మిశ్రమ చర్యను సాధించవచ్చు. క్లోజ్డ్-రిబ్ డెక్కింగ్ విభాగం యొక్క సెంట్రాయిడ్ ప్యానెల్ దిగువ నుండి సుమారు 16 మిమీ దూరంలో ఉంది. ప్లాస్టిక్ థియరీని ఉపయోగించి కాంపోజిట్ స్లాబ్ యొక్క నిర్మాణాత్మక లోడ్-బేరింగ్ సామర్థ్యాన్ని విశ్లేషించేటప్పుడు, కాంక్రీట్ కంప్రెసివ్ ఫోర్స్ మరియు ఉక్కు తన్యత శక్తి యొక్క కేంద్రం మధ్య అంతర్గత లివర్ ఆర్మ్ పెద్దదిగా ఉంటుంది మరియు పదార్థ బలం మరింత పూర్తిగా ఉపయోగించబడుతుంది; పర్యవసానంగా, క్లోజ్డ్-రిబ్ కాంపోజిట్ స్లాబ్‌లు అధిక నిర్మాణాత్మక లోడ్-బేరింగ్ కెపాసిటీ లేదా ఎక్కువ భద్రతను అందిస్తాయి.

2. ఫైర్ రెసిస్టెన్స్ - ఫైర్-రెసిస్టెంట్ కోటింగ్ అవసరం లేదు

క్లోజ్డ్-రిబ్ ప్రొఫైల్డ్ స్టీల్-కాంక్రీట్ కాంపోజిట్ స్లాబ్‌లు ప్రామాణిక ఉష్ణోగ్రత-పెరుగుతున్న పరిస్థితుల్లో అద్భుతమైన ఉష్ణ శోషణ మరియు అగ్ని నిరోధకతను ప్రదర్శిస్తాయని, క్లాస్ I బిల్డింగ్ ఫ్లోర్ స్లాబ్‌ల కోసం ఫైర్ రేటింగ్ అవసరాలను (1.5 గంటలు) తీరుస్తుందని ఫైర్ రెసిస్టెన్స్ పరీక్షలు ధృవీకరించాయి. క్లోజ్డ్-రిబ్ డిజైన్ స్టీల్ షీట్‌ను పూర్తిగా కాంక్రీట్‌లో కప్పి ఉంచుతుంది, ఉక్కుకు నేరుగా వేడిని బహిర్గతం చేయడాన్ని నివారిస్తుంది, ఈ స్లాబ్‌లు సాధారణంగా అదనపు ఫైర్-రెసిస్టెంట్ స్ప్రే కోటింగ్‌ల అవసరం లేకుండా ఎత్తైన భవనాల అగ్ని భద్రతా ప్రమాణాలను సంతృప్తిపరుస్తాయి. ఈ లక్షణం పదార్థం ఖర్చులను ఆదా చేస్తుంది మరియు నిర్మాణ సమయంలో పర్యావరణ కాలుష్యాన్ని నివారిస్తుంది.

3. ఫ్లాట్ అండర్ సైడ్ మరియు ఈజీ ఫినిషింగ్ - హై క్లియర్ హైట్ యుటిలైజేషన్

మూసి-పక్కటెముక స్లాబ్ యొక్క దిగువ భాగం పటిష్టంగా అమర్చబడిన వెబ్‌లతో ఫ్లాట్‌గా ఉంటుంది, ఇది నిర్మాణ అవసరాల ఆధారంగా ఫ్లెక్సిబుల్ సీలింగ్ ఫినిషింగ్‌ను అనుమతిస్తుంది: ఉపరితలంపై గ్రూవ్డ్-స్టైల్ సీలింగ్‌ను రూపొందించడానికి స్ప్రే-పెయింట్ చేయవచ్చు, స్కిమ్-పూత మరియు మృదువైన ఫ్లాట్ సీలింగ్ కోసం నీటి ఆధారిత పూతలతో పెయింట్ చేయవచ్చు లేదా నేరుగా గోడ ఫాబ్రిక్ లేదా వాల్‌పేపర్‌తో కప్పబడి ఉంటుంది. స్లాబ్ యొక్క ప్రత్యేకమైన స్లాట్-ఆధారిత సస్పెన్షన్ సిస్టమ్ సస్పెండ్ చేయబడిన పైకప్పుల సంస్థాపనను సులభతరం చేస్తుంది. అదనంగా, మిశ్రమ స్లాబ్ డిజైన్ స్లాబ్ మందాన్ని తగ్గించడానికి అనుమతిస్తుంది, తద్వారా భవనం యొక్క స్పష్టమైన పైకప్పు ఎత్తు పెరుగుతుంది.

4. సమర్థవంతమైన నిర్మాణం - ఉపబల ఉక్కుపై పొదుపులు

నిర్మాణ సమయంలో, ప్రతి పక్కటెముకల ట్రఫ్‌లో ఒకే దిగువ టెన్సైల్ రీన్‌ఫోర్స్‌మెంట్ బార్‌ను ఉంచడం వల్ల నిర్మాణాత్మక లోడ్-బేరింగ్ అవసరాలు తీరుస్తాయి, దీని ఫలితంగా సాంప్రదాయ పద్ధతులతో పోలిస్తే తక్కువ ఉక్కు వినియోగం ఉంటుంది. ఎగువ-స్థాయి లోడ్లు మితంగా ఉన్నప్పుడు, క్లోజ్డ్-రిబ్ స్లాబ్ పూర్తిగా ఉపబల దిగువ పొరను భర్తీ చేయగలదు; ఇది నిర్మాణ వేగాన్ని వేగవంతం చేస్తున్నప్పుడు ఆన్-సైట్ స్టీల్ తయారీని మరియు శ్రమ తీవ్రతను తగ్గిస్తుంది. క్లోజ్డ్-రిబ్ వెబ్ డిజైన్ కారణంగా, ముగింపు-క్లోజర్ ప్లేట్ల అవసరం లేకుండా కాంక్రీటును పోయవచ్చు. ఇన్‌స్టాలేషన్‌లో నంబర్ డిజైన్ లేఅవుట్ ప్రకారం ప్యానెల్‌లను వేయడం మరియు వాటిని ఉక్కు కిరణాలకు వెల్డింగ్ చేయడం వంటివి ఉంటాయి, ఆ తర్వాత తదుపరి నిర్మాణ దశలు వెంటనే కొనసాగవచ్చు.

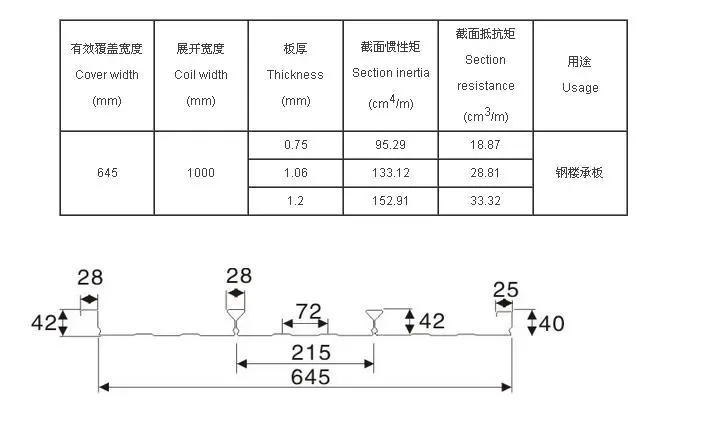

కీ స్పెసిఫికేషన్స్ అవలోకనం

కీ ప్రయోజనాలు

నిజమైన మిశ్రమ చర్య:క్లోజ్డ్-రిబ్ డిజైన్ కాంక్రీట్‌లో పక్కటెముకలను పూర్తిగా కప్పి ఉంచుతుంది-కాస్ట్-ఇన్-ప్లేస్ స్లాబ్‌లో రీబార్ లాగా పనిచేస్తుంది-ఉక్కు-కాంక్రీట్ సినర్జీని ఎనేబుల్ చేస్తుంది మరియు ఫలితంగా అధిక లోడ్-బేరింగ్ కెపాసిటీ మరియు భద్రతా కారకాలు ఏర్పడతాయి.

అద్భుతమైన అగ్ని నిరోధకత:స్ప్రేడ్ ఫైర్‌ఫ్రూఫింగ్ కోటింగ్‌ల అవసరం లేకుండా క్లాస్ I బిల్డింగ్ ఫ్లోర్ స్లాబ్ ఫైర్ రెసిస్టెన్స్ అవసరాన్ని (1.5 గం) కలుస్తుంది, ఖర్చు ఆదా మరియు పర్యావరణ ప్రయోజనాలను అందిస్తుంది.

ఫ్లాట్ అండర్ సైడ్ & ఫ్లెక్సిబుల్ ఫినిషింగ్:చదునైన, సౌందర్యంగా ఆహ్లాదకరమైన దిగువ భాగం నేరుగా చల్లడం, స్కిమ్ పూత లేదా సస్పెండ్ సీలింగ్ ఇన్‌స్టాలేషన్, విభిన్న నిర్మాణ సౌందర్య అవసరాలను తీర్చడం కోసం అనుమతిస్తుంది; ఇది స్లాబ్ మందాన్ని కూడా తగ్గిస్తుంది, తద్వారా స్పష్టమైన పైకప్పు ఎత్తు పెరుగుతుంది.

రీబార్ సేవింగ్స్ & సమర్ధవంతమైన నిర్మాణం:దిగువ-పొర రీబార్‌ను భర్తీ చేయడానికి, ఆన్-సైట్ రీబార్ ఫాబ్రికేషన్‌ను తగ్గించడానికి మరియు నిర్మాణ పురోగతిని వేగవంతం చేయడానికి పక్కటెముకల అంతరం ఆధారంగా తన్యత ఉపబలాన్ని కాన్ఫిగర్ చేయవచ్చు.

తుప్పు నిరోధకత & నిర్మాణ సమగ్రత:క్లోజ్డ్-ఫార్మింగ్ ప్రక్రియ లోడ్-బేరింగ్ ప్రాంతాలలో రంధ్రాలు వేయవలసిన అవసరాన్ని తొలగిస్తుంది, గాల్వనైజ్డ్ లేయర్ యొక్క సమగ్రతను కాపాడుతుంది మరియు ఓపెన్-రిబ్ డెక్‌లతో పోలిస్తే ఉన్నతమైన తుప్పు నిరోధకతను అందిస్తుంది.

అప్లికేషన్లు

ఎత్తైన మరియు అధిక-ఎత్తైన ఉక్కు నిర్మాణాల కోసం మిశ్రమ నేల వ్యవస్థలు.

స్టేడియంలు, విమానాశ్రయ టెర్మినల్స్, రైల్వే స్టేషన్లు, కచేరీ హాళ్లు మరియు గ్రాండ్ థియేటర్లు వంటి పెద్ద-విస్తీర్ణంలో ఉన్న పబ్లిక్ భవనాలు.

పవర్ ప్లాంట్లు, పవర్ పరికరాల తయారీ సైట్లు, పెద్ద సూపర్ మార్కెట్లు మరియు లాజిస్టిక్స్ కేంద్రాలతో సహా పారిశ్రామిక మరియు వాణిజ్య సౌకర్యాలు.

ఫైర్ రెసిస్టెన్స్ రేటింగ్‌లు మరియు స్లాబ్ దిగువ భాగంలో సౌందర్య ముగింపుకు సంబంధించి కఠినమైన అవసరాలతో స్టీల్ నిర్మాణ ప్రాజెక్టులు.

క్లోజ్డ్-ప్రొఫైల్ ఫ్లోర్ డెక్కింగ్‌ను ఎందుకు ఎంచుకోవాలి?

మీరు ఎత్తైన భవనం లేదా పెద్ద-స్పాన్ స్టీల్ నిర్మాణ ప్రాజెక్ట్ కోసం ఫ్లోరింగ్ సొల్యూషన్‌ను ఎంచుకుంటున్నారా? క్లోజ్డ్-ప్రొఫైల్ ఫ్లోర్ డెక్కింగ్ అనేది క్లోజ్డ్-రిబ్ డిజైన్‌ను కలిగి ఉంటుంది, ఇది స్టీల్ మరియు కాంక్రీటు మధ్య నిజమైన మిశ్రమ చర్యను సాధిస్తుంది. అగ్నినిరోధక పూతలు అవసరం లేకుండా 1.5-గంటల ఫైర్ రేటింగ్‌ను సాధించగలదని ఫైర్ రెసిస్టెన్స్ పరీక్షలు ధృవీకరించాయి. అదనంగా, ఫ్లాట్ అండర్ సైడ్ ఫినిషింగ్‌ను సులభతరం చేస్తుంది, స్లాబ్ మందం తగ్గుతుంది మరియు ఉపబల ఉక్కు వినియోగం తగ్గించబడుతుంది. ప్రధాన స్రవంతి ప్రొఫైల్‌లు-YX65-185-555 మరియు YXB48-200-600-అనేక ఎత్తైన భవనాలు, స్టేడియంలు మరియు విమానాశ్రయాలలో ప్రభావవంతంగా నిరూపించబడ్డాయి, అధిక భారం-బేరింగ్ సామర్థ్యం, ​​విశ్వసనీయ అగ్ని నిరోధకత మరియు సమర్థవంతమైన నిర్మాణాన్ని అందిస్తాయి. వారు మీ స్టీల్ స్ట్రక్చర్ ప్రాజెక్ట్‌ల కోసం సమయం-పరీక్షించిన ఫ్లోరింగ్ పరిష్కారాన్ని అందిస్తారు.

తరచుగా అడిగే ప్రశ్నలు

1. క్లోజ్డ్-ప్రొఫైల్ డెక్కింగ్ మెకానికల్ ఎంబాస్‌మెంట్స్ లేకుండా మిశ్రమ చర్యను ఎలా సాధిస్తుంది?

మూసివేసిన పక్కటెముకలు తాము యాంత్రిక కీలుగా పనిచేస్తాయి. ఒకసారి కాంక్రీటు మూసి ఉన్న కుహరాన్ని నింపి గట్టిపడుతుంది, ఉక్కు మరియు కాంక్రీటు సహజంగా ఇంటర్‌లాక్ చేస్తాయి, కాంక్రీటుతో ఎలా వైకల్యంతో ఉపబల పట్టీలు బంధిస్తాయి. చాలా డిజైన్లలో మిశ్రమ చర్య కోసం ఈ రేఖాగణిత ఇంటర్‌లాకింగ్ సరిపోతుంది.

2. ఎటువంటి అదనపు ముగింపు లేకుండా దిగువ భాగాన్ని బహిర్గతం చేయవచ్చా?

అవును. పెయింటింగ్ తర్వాత ఫ్లాట్ అండర్ సైడ్ తరచుగా బహిర్గతమవుతుంది. స్ప్రే పెయింటింగ్ ఒక ఆకృతి గల గ్రూవ్డ్ సీలింగ్ ప్రభావాన్ని సృష్టిస్తుంది, అయితే స్కిమ్ పూత మృదువైన ఉపరితలాన్ని ఉత్పత్తి చేస్తుంది. ఎంపిక నిర్మాణ ఉద్దేశ్యం మరియు కావలసిన ముగింపు స్థాయిపై ఆధారపడి ఉంటుంది.

3. క్లోజ్డ్ ప్రొఫైల్ డెక్కింగ్ కోసం గరిష్ట అన్‌షోర్డ్ స్పాన్ ఎంత?

అన్‌షోర్డ్ స్పాన్ సామర్థ్యం ప్రొఫైల్, మందం, స్టీల్ గ్రేడ్ మరియు కాంక్రీట్ స్లాబ్ మందంపై ఆధారపడి ఉంటుంది. ఓపెన్-ప్రొఫైల్ డెక్కింగ్ వలె కాకుండా, క్లోజ్డ్-ప్రొఫైల్ డెక్కింగ్ దాని పరివేష్టిత జ్యామితి కారణంగా తరచుగా విభిన్న స్పాన్ లక్షణాలను కలిగి ఉంటుంది. ఎల్లప్పుడూ తయారీదారు యొక్క స్పాన్ టేబుల్‌లను చూడండి మరియు స్ట్రక్చరల్ ఇంజనీర్‌తో నిర్ధారించండి.

4. అదనపు దిగువ ఉపబల ఎల్లప్పుడూ అవసరమా?

ఎప్పుడూ కాదు. మితమైన లోడ్‌ల కోసం, క్లోజ్డ్-రిబ్ డెక్కింగ్ తగినంత తన్యత సామర్థ్యాన్ని అందిస్తుంది, దిగువ ఉపబల బార్‌ల అవసరాన్ని తొలగిస్తుంది. భారీ లోడ్లు లేదా పొడవైన పరిధుల కోసం, ప్రతి పక్కటెముకల తొట్టిలో ఒక చిన్న బార్ పేర్కొనబడవచ్చు. నిర్మాణ రూపకల్పన ఖచ్చితమైన అవసరాన్ని నిర్ణయిస్తుంది.

5. గాల్వనైజ్డ్ పూత మిశ్రమ బంధాన్ని ఎలా ప్రభావితం చేస్తుంది?

గాల్వనైజ్డ్ పూత ఉక్కు మరియు కాంక్రీటు మధ్య బంధాన్ని గణనీయంగా దెబ్బతీయదు. మూసివేసిన పక్కటెముకల నుండి మెకానికల్ ఇంటర్‌లాక్ ప్రాథమిక బంధం విధానం. కాంక్రీట్ ఎన్కేస్మెంట్ ఆల్కలీన్ వాతావరణాన్ని అందిస్తుంది కాబట్టి, పూత సేవ జీవితంలో తుప్పు నుండి ఉక్కును కూడా రక్షిస్తుంది.
