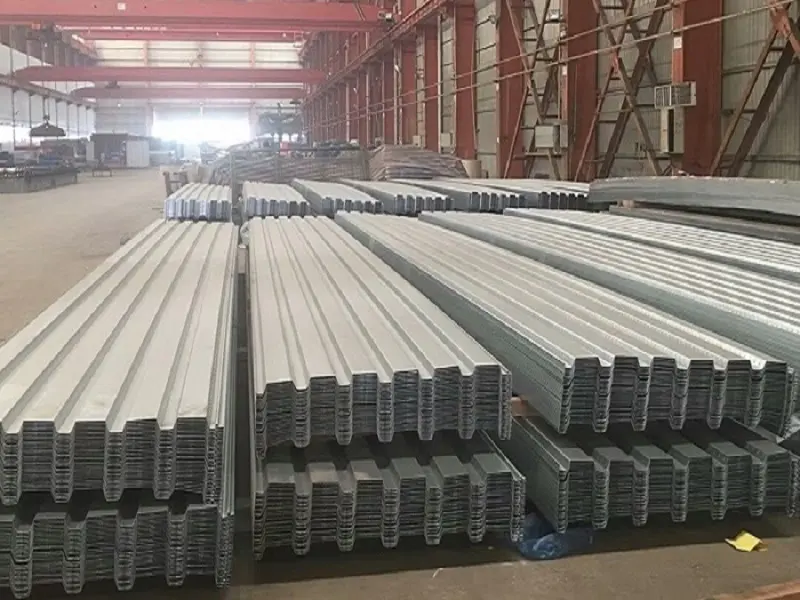

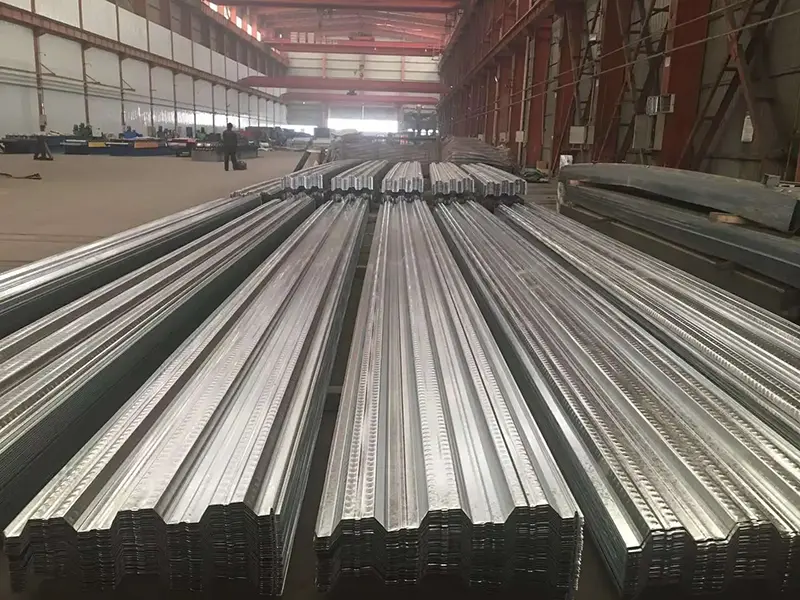

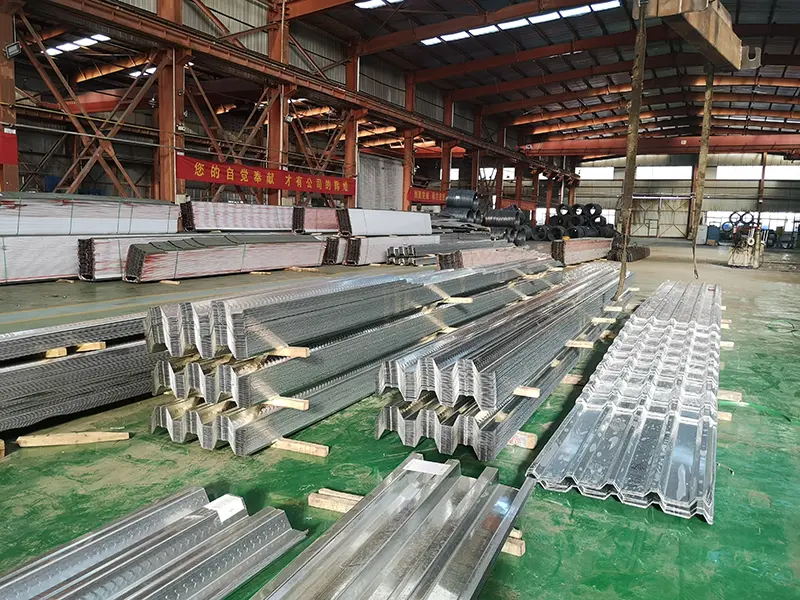

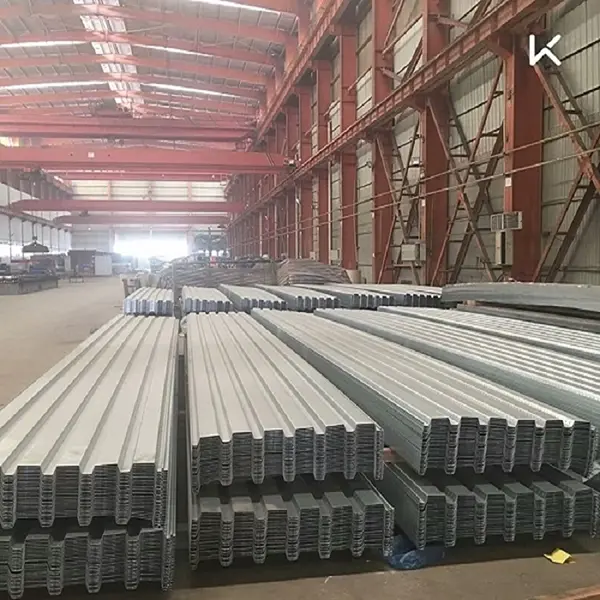

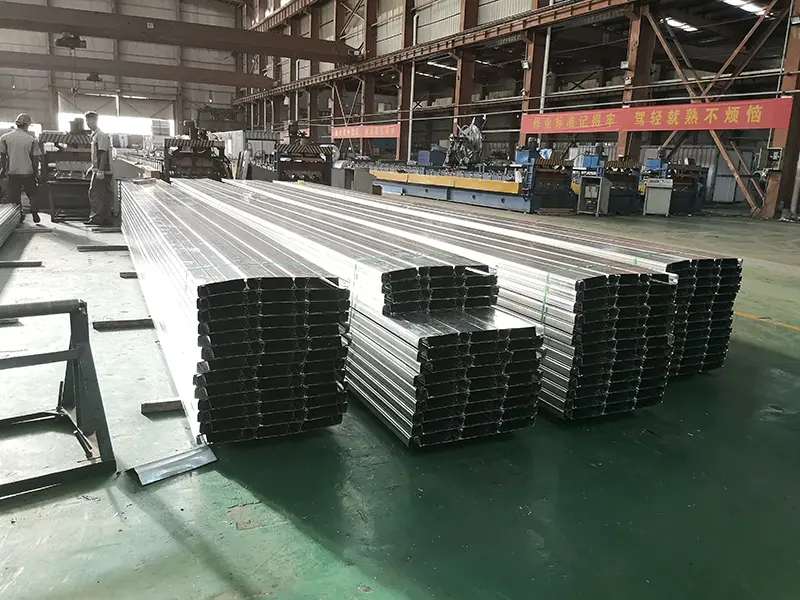

SENBO బిల్డింగ్ మెటీరియల్స్దాని ఉక్కు నిర్మాణ ఉత్పత్తి శ్రేణిలో భాగంగా కాంపోజిట్ ఫ్లోర్ డెక్కింగ్ను సరఫరా చేస్తుంది. ఈ ప్రొఫైల్డ్ స్టీల్ షీట్లు నిర్మాణ సమయంలో శాశ్వత ఫార్మ్వర్క్గా మరియు సేవా దశలో తన్యత ఉపబలంగా పనిచేస్తాయి, కాంక్రీటుతో కలిసి ఇంటిగ్రేటెడ్ ఫ్లోర్ సిస్టమ్ను ఏర్పరుస్తాయి.
కాంపోజిట్ ఫ్లోర్ స్లాబ్లు, ఫ్లోర్ డెక్కింగ్ అని కూడా పిలుస్తారు, ప్రొఫైల్డ్ స్టీల్ షీటింగ్ను నేరుగా స్టీల్ బీమ్లపై వేయడం మరియు త్రూ-డెక్ స్టడ్ వెల్డింగ్ ద్వారా వాటిని కనెక్ట్ చేయడం ద్వారా సృష్టించబడిన ఆధునిక ఫ్లోరింగ్ సిస్టమ్. ఇది లోడ్-బేరింగ్ మరియు డిఫార్మేషన్ కోసం ఇంటిగ్రేటెడ్ యూనిట్గా పనిచేసే వ్యవస్థను సృష్టిస్తుంది.
సాంకేతిక సూత్రం నిర్మాణం మరియు సేవా దశలలో ఉక్కు మరియు కాంక్రీటు పోషించే విభిన్న పాత్రలపై ఆధారపడి ఉంటుంది.
నిర్మాణ దశ:ప్రొఫైల్డ్ స్టీల్ షీటింగ్ శాశ్వత ఫార్మ్వర్క్గా పనిచేస్తుంది, తడి కాంక్రీటు మరియు నిర్మాణ ప్రత్యక్ష లోడ్ల స్వీయ-బరువుకు మద్దతు ఇస్తుంది. ఇది సాలిడ్ వర్కింగ్ ప్లాట్ఫారమ్ను అందిస్తుంది మరియు సీక్వెన్షియల్, మల్టీ-స్టోరీ కాస్టింగ్ కార్యకలాపాలను సులభతరం చేస్తుంది.
సేవా దశ:ప్రొఫైల్డ్ స్టీల్ షీటింగ్ స్లాబ్ దిగువన తన్యత ఉపబలంగా పనిచేస్తుంది, సర్వీస్ లోడ్లకు మద్దతుగా కాంక్రీటుతో కలిసి పని చేస్తుంది. ఇది సాంప్రదాయ రీబార్ మరియు కాంక్రీటు యొక్క అవసరమైన పరిమాణాన్ని తగ్గిస్తుంది.
స్టీల్ షీటింగ్ యొక్క క్రాస్-సెక్షనల్ ప్రొఫైల్ ఆధారంగా, కాంపోజిట్ ఫ్లోర్ స్లాబ్లు మూడు రకాలుగా వర్గీకరించబడ్డాయి: ఓపెన్-రిబ్, క్లోజ్డ్-రిబ్ మరియు రీ-ఎంట్రెంట్ (లేదా కన్స్ట్రిక్టెడ్-రిబ్) ప్రొఫైల్స్.

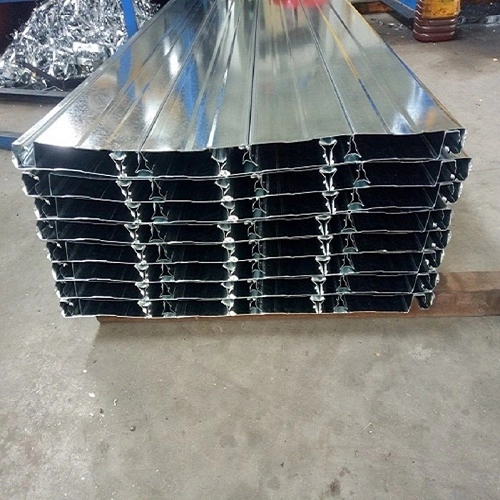

YXB48-200-600 మరియు YXB65-185-555 మోడల్ల వంటి క్లోజ్డ్-ప్రొఫైల్ ఉత్పత్తుల కోసం, క్లోజ్డ్-రిబ్ డిజైన్ కాంక్రీటులో పక్కటెముకలను పూర్తిగా కలుపుతుంది. ఇది కాస్ట్-ఇన్-ప్లేస్ స్లాబ్లలోని రీన్ఫోర్స్మెంట్ బార్ల వలె పని చేస్తుంది, ఉక్కు మరియు కాంక్రీటు రెండింటి యొక్క సంబంధిత నిర్మాణ లక్షణాలను గరిష్టంగా పెంచడంతోపాటు అత్యుత్తమ అగ్ని నిరోధకతను అందిస్తుంది.
కాంపోజిట్ ఫ్లోర్ స్లాబ్ల నిర్మాణం జాతీయ ప్రమాణాలు మరియు పరిశ్రమ కోడ్లకు అనుగుణంగా కింది ప్రాథమిక అవసరాలకు అనుగుణంగా ఉండాలి.
| పనితీరు సూచిక | పారామీటర్లు/స్పెసిఫికేషన్లు | గమనికలు / ప్రామాణిక ఆధారం |
|---|---|---|
| బేస్ మెటీరియల్ | Q235, Q345, మొదలైనవి. | హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్ కాయిల్ |
| సాధారణ మందం | 0.7-1.5 మి.మీ | ప్రొఫైల్ రకం మరియు లోడ్ అవసరాలపై ఆధారపడి ఉంటుంది |
| గాల్వనైజ్డ్ పూత | ≥120 g/m² (రెండు వైపులా) | సేవా జీవితం కోసం యాంటీ-రస్ట్ అవసరాలను కలుస్తుంది |
| ప్రొఫైల్ ఉదాహరణలు | YXB48-200-600, YXB65-185-555, మొదలైనవి. | మెయిన్ స్ట్రీమ్ క్లోజ్డ్-ప్రొఫైల్ రకాలు |
| ప్రభావవంతమైన వెడల్పు | 600-762 మి.మీ | ప్రొఫైల్ రకాన్ని బట్టి ఉంటుంది |
| దిగుబడి బలం | 235-345 MPa | Q235/Q345 మెటీరియల్ |
| పక్కటెముక/గాడి వెడల్పు | ≥50 మి.మీ | కాంక్రీటు పోయడం కోసం అవసరం |
| మొత్తం స్లాబ్ మందం | ≥90 మి.మీ | ప్రొఫైల్డ్ స్టీల్ షీట్ ≥50 మిమీ పైన కాంక్రీట్ కవర్ |
| వర్తించే ప్రమాణాలు | GB 55004-2021; 05SG522 | మిశ్రమ నిర్మాణాలకు తప్పనిసరి కోడ్; జాతీయ ప్రామాణిక అట్లాస్ |
కాంపోజిట్ ఫ్లోర్ స్లాబ్లు ప్రాథమిక ఉక్కు నిర్మాణాల వేగవంతమైన నిర్మాణ అవసరాలకు అనుగుణంగా ఉంటాయి. వేయబడిన తర్వాత, ప్రొఫైల్డ్ స్టీల్ షీట్లు తక్షణ వర్కింగ్ ప్లాట్ఫారమ్లుగా పనిచేస్తాయి, సీక్వెన్షియల్ కన్స్ట్రక్షన్ వర్క్ఫ్లోలను ఎనేబుల్ చేయడం ద్వారా బహుళ అంతస్తులలో ఏకకాలంలో ఇన్స్టాలేషన్ మరియు స్టేజ్డ్ కాంక్రీట్ పోయడం జరుగుతుంది. అత్యంత ఎత్తైన భవనాల అప్లికేషన్లలో, ఈ లక్షణం మొత్తం నిర్మాణ షెడ్యూల్ యొక్క సమర్థవంతమైన నియంత్రణకు మద్దతు ఇస్తుంది.
నేషనల్ సెంటర్ ఫర్ క్వాలిటీ సూపర్విజన్ మరియు ఫిక్స్డ్ ఫైర్ ఎక్స్టింగ్విషింగ్ సిస్టమ్స్ మరియు ఫైర్-రెసిస్టెంట్ కాంపోనెంట్స్ ఇన్స్పెక్షన్ కోసం పరీక్షించబడింది, క్లోజ్డ్-ప్రొఫైల్ కాంపోజిట్ ఫ్లోర్ డెక్ కొన్ని కాన్ఫిగరేషన్లలో ఫైర్ఫ్రూఫింగ్ స్ప్రే అవసరం లేకుండానే ఫైర్ రెసిస్టెన్స్ రేటింగ్ అవసరాలను తీరుస్తుంది. స్టీల్ స్ట్రక్చర్స్ యొక్క ఫైర్ ప్రొటెక్షన్ కోసం సాంకేతిక కోడ్ (GB 51249-2017) ప్రకారం, మెమ్బ్రేన్ ఎఫెక్ట్ కోసం కంపోజిట్ ఫ్లోర్ డెక్ ఫైర్ రెసిస్టెన్స్ వెరిఫికేషన్ అవసరాలను తీర్చినట్లయితే, అదనపు అగ్ని రక్షణ చర్యలు అవసరం లేదు. పెద్ద వైకల్యాలలో పొర ప్రభావం డెక్ దాని స్వాభావిక అగ్ని నిరోధక సామర్థ్యాన్ని ఉపయోగించుకోవడానికి అనుమతిస్తుంది.
క్లోజ్డ్-రిబ్ డిజైన్ స్టీల్ డెక్ పక్కటెముకలు పూర్తిగా కాంక్రీటుతో కప్పబడి ఉండేలా నిర్ధారిస్తుంది, తారాగణం-ఇన్-ప్లేస్ స్లాబ్లో బార్లను బలపరిచే విధంగా ఉంటుంది. ఇది స్ట్రక్చరల్ రీన్ఫోర్స్మెంట్ సిస్టమ్లో ఉక్కు మరియు కాంక్రీటు రెండింటి యొక్క సంబంధిత లక్షణాలను పెంచుతుంది. ఓపెన్-ప్రొఫైల్ సిస్టమ్లతో పోలిస్తే క్లోజ్డ్-ప్రొఫైల్ ఫ్లోర్ డెక్లు అత్యుత్తమ లోడ్-బేరింగ్ కెపాసిటీ మరియు షీర్ రెసిస్టెన్స్ కలిగి ఉన్నాయని ప్రయోగాత్మక పరీక్ష నిర్ధారిస్తుంది.
కాంపోజిట్ ఫ్లోర్ డెక్ ప్రొఫైల్డ్ స్టీల్ షీటింగ్ను శాశ్వత ఫార్మ్వర్క్గా ఉపయోగిస్తుంది, సాంప్రదాయ కలప ఫార్మ్వర్క్తో అనుబంధించబడిన ఇన్స్టాలేషన్, స్ట్రిప్పింగ్ మరియు షోరింగ్ ప్రక్రియలను తొలగిస్తుంది. సేవా దశలో, ఇది దిగువ తన్యత ఉపబలంగా పని చేస్తుంది, మొత్తం రీబార్ పరిమాణాన్ని తగ్గిస్తుంది. డెక్ ఉపరితలంపై ఎంబోస్మెంట్లు కాంక్రీటుతో బలమైన బంధాన్ని ఏర్పరుస్తాయి మరియు గట్టిపడే పక్కటెముకలను చేర్చడం వలన సిస్టమ్ అధిక లోడ్-బేరింగ్ సామర్థ్యాన్ని అందిస్తుంది.
1. స్ట్రిప్పింగ్ లేకుండా శాశ్వత ఫార్మ్వర్క్.ప్రొఫైల్డ్ స్టీల్ షీటింగ్ సాంప్రదాయ ఫార్మ్వర్క్ను భర్తీ చేస్తుంది, ఇన్స్టాలేషన్, స్ట్రిప్పింగ్ మరియు షోరింగ్ దశలను తొలగిస్తుంది. ఇది నిర్మాణ షెడ్యూల్లను తగ్గిస్తుంది మరియు కార్మిక వ్యయాలను తగ్గిస్తుంది.
2. డ్యూయల్ స్ట్రక్చరల్ ఫంక్షన్.షీటింగ్ నిర్మాణ సమయంలో ఫార్మ్వర్క్గా మరియు సేవా దశలో తన్యత ఉపబలంగా పనిచేస్తుంది, రీబార్ మరియు కాంక్రీటు వినియోగాన్ని తగ్గిస్తుంది.
3. క్లోజ్డ్-ప్రొఫైల్ డెక్స్ యొక్క ఫైర్ రెసిస్టెన్స్.పరీక్షించబడిన క్లోజ్డ్-ప్రొఫైల్ కాంపోజిట్ ఫ్లోర్ డెక్లు ఫైర్ఫ్రూఫింగ్ స్ప్రే లేకుండా ఫైర్ రెసిస్టెన్స్ రేటింగ్ అవసరాలను తీర్చగలవు, ప్రాజెక్ట్ ఖర్చులను తగ్గించగలవు.
4. సమర్థవంతమైన సీక్వెన్షియల్ వర్క్ఫ్లో.సిస్టమ్ ఏకకాల సంస్థాపనకు మద్దతు ఇస్తుంది మరియు బహుళ అంతస్తులలో కాంక్రీట్ పోయడానికి వేదికగా ఉంటుంది. ఇన్స్టాల్ చేసిన తర్వాత, సీలింగ్ ఇన్స్టాలేషన్ మరియు యుటిలిటీ రూటింగ్ వంటి తదుపరి పనులకు డెక్కింగ్ ఒక పని వేదికగా పనిచేస్తుంది.
5. భూకంప ప్రదర్శన.ఫ్లోర్ డెక్కింగ్ షీర్ స్టడ్ల ద్వారా ప్రాథమిక మరియు ద్వితీయ ఉక్కు కిరణాలకు అనుసంధానించబడి, మెరుగైన భూకంప నిరోధకతతో సమీకృత నిర్మాణ వ్యవస్థను ఏర్పరుస్తుంది.
ప్రొఫైల్ ఎంపిక కోసం:అదనపు ఫైర్ఫ్రూఫింగ్ లేకుండా అధిక అగ్ని నిరోధకత మరియు మిశ్రమ చర్య అవసరమయ్యే ప్రాజెక్ట్ల కోసం క్లోజ్డ్-రిబ్ ప్రొఫైల్లు సిఫార్సు చేయబడ్డాయి. ఓపెన్-రిబ్ ప్రొఫైల్లు సరళమైన ఇన్స్టాలేషన్ లేదా తక్కువ బరువుకు ప్రాధాన్యత ఇవ్వబడిన చోట ఉపయోగించవచ్చు, అయితే అగ్ని నిరోధకత మరియు లోడ్ సామర్థ్యం విడివిడిగా ధృవీకరించబడాలి.
స్లాబ్ మందం మరియు ఉపబల కోసం:ప్రొఫైల్డ్ స్టీల్ షీట్ పైన కనీసం 50 మిమీ కాంక్రీట్ కవర్తో మొత్తం స్లాబ్ మందం కనీసం 90 మిమీ ఉండాలి. అదనపు ఉపబల మొత్తం స్పాన్, లోడ్ మరియు ఫైర్ రేటింగ్ అవసరాలపై ఆధారపడి ఉంటుంది.
గాల్వనైజ్డ్ పూత మన్నిక కోసం:ప్రామాణిక గాల్వనైజ్డ్ పూత బరువు రెండు వైపులా కనీసం 120 g/m² ఉంటుంది. అత్యంత తినివేయు వాతావరణాల కోసం, భారీ పూత లేదా అదనపు రక్షణ అవసరం కావచ్చు.
సంస్థాపన సమయంలో:డెక్ ద్వారా స్టీల్ బీమ్లోకి సరైన షీర్ స్టడ్ వెల్డింగ్ ఉండేలా చూసుకోండి. పేర్కొన్న స్టడ్ అంతరం మరియు అంచు దూరాన్ని అనుసరించండి. అధిక విక్షేపం నిరోధించడానికి కాంక్రీట్ పోయడం సమయంలో డెక్ తగినంతగా మద్దతు ఇస్తుందని ధృవీకరించండి.
1.ఎత్తైన మరియు అధిక-ఎత్తైన ఉక్కు నిర్మాణాల కోసం అంతస్తు మరియు పైకప్పు వ్యవస్థలు.
2.స్టేడియంలు, ప్రదర్శన కేంద్రాలు మరియు విమానాశ్రయ టెర్మినల్స్ వంటి పెద్ద-విస్తీర్ణంలోని పబ్లిక్ భవనాలు.
3.పారిశ్రామిక ప్లాంట్లు, లాజిస్టిక్స్ గిడ్డంగులు మరియు పార్కింగ్ నిర్మాణాలతో సహా పారిశ్రామిక మరియు వాణిజ్య భవనాల కోసం ఫ్లోరింగ్.
4.వేగవంతమైన నిర్మాణం మరియు దశలవారీగా, సీక్వెన్షియల్ వర్క్ఫ్లోలు అవసరమయ్యే ఉక్కు నిర్మాణ ప్రాజెక్టులు.

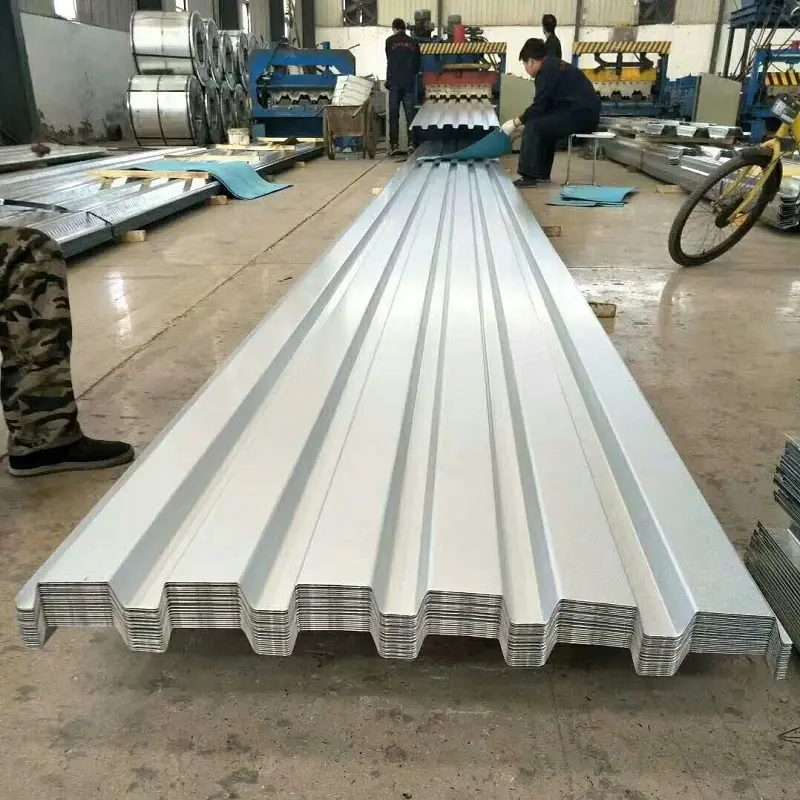

ఓపెన్-రిబ్ ప్రొఫైల్లు కాంక్రీటులో పూర్తిగా పొందుపరచబడని ట్రాపెజోయిడల్ పక్కటెముకలను బహిర్గతం చేస్తాయి, అయితే క్లోజ్డ్-రిబ్ ప్రొఫైల్లు పూర్తిగా మూసివున్న పక్కటెముకలను కలిగి ఉంటాయి. క్లోజ్డ్-రిబ్ ప్రొఫైల్లు సాధారణంగా మెరుగైన మిశ్రమ చర్య మరియు అగ్ని నిరోధకతను అందిస్తాయి ఎందుకంటే పక్కటెముకలు ఉపబల కడ్డీల వలె పని చేస్తాయి మరియు కాంక్రీటు పూర్తిగా ఉక్కును కప్పి ఉంచుతుంది.
ఎప్పుడూ కాదు. క్లోజ్డ్-ప్రొఫైల్ కాంపోజిట్ ఫ్లోర్ డెక్లు GB 51249-2017లో మెమ్బ్రేన్ ఎఫెక్ట్ను లెక్కించడం వంటి షరతులను సంతృప్తిపరిచినట్లయితే, ఫైర్ఫ్రూఫింగ్ స్ప్రే లేకుండానే ఫైర్ రెసిస్టెన్స్ అవసరాలను తీర్చవచ్చు. అయినప్పటికీ, సన్నగా ఉండే స్లాబ్లతో ఓపెన్-రిబ్ ప్రొఫైల్లు లేదా డెక్లకు అదనపు అగ్ని రక్షణ అవసరం కావచ్చు. అగ్నిమాపక ఇంజనీరింగ్ అంచనా సిఫార్సు చేయబడింది.
త్రూ-డెక్ స్టడ్ వెల్డింగ్ ఉపయోగించి డెక్కింగ్ ఉక్కు కిరణాలకు అనుసంధానించబడి ఉంది. షీర్ స్టడ్లు డెక్ ద్వారా బీమ్ ఫ్లాంజ్లోకి వెల్డింగ్ చేయబడతాయి, ఇది మిశ్రమ కనెక్షన్ను సృష్టిస్తుంది. స్టడ్ వ్యాసం, అంతరం మరియు ఎంబెడ్మెంట్ తప్పనిసరిగా ప్రాజెక్ట్ డిజైన్ మరియు సంబంధిత ప్రమాణాలను అనుసరించాలి.
అవసరమైన మందం ప్రొఫైల్ రకం, స్పాన్, కాంక్రీట్ మందం మరియు డిజైన్ లోడ్లపై ఆధారపడి ఉంటుంది. సాధారణ కార్యాలయం లేదా నివాస అంతస్తుల కోసం, 0.8–1.2 మిమీ మందం సాధారణంగా ఉంటుంది, అయితే పొడవైన పరిధులు లేదా భారీ లోడ్లకు 1.2–1.5 మిమీ అవసరం కావచ్చు. తగిన మందాన్ని నిర్ణయించడానికి నిర్మాణ గణనలను నిర్వహించాలి.
ప్రామాణిక గాల్వనైజ్డ్ పూత చాలా ఇండోర్ అప్లికేషన్లకు మంచి తుప్పు నిరోధకతను అందిస్తుంది. బహిరంగ లేదా అత్యంత తినివేయు వాతావరణాల కోసం, భారీ గాల్వనైజ్డ్ పూత లేదా అదనపు రక్షణ చర్యలు పేర్కొనవచ్చు. మన్నిక అవసరాల కోసం ప్రాజెక్ట్ స్పెసిఫికేషన్లను సంప్రదించండి.
