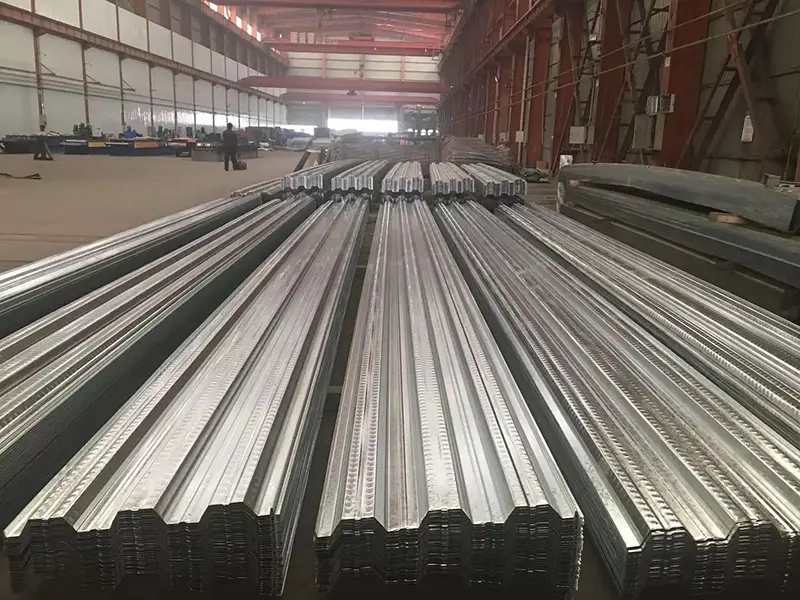

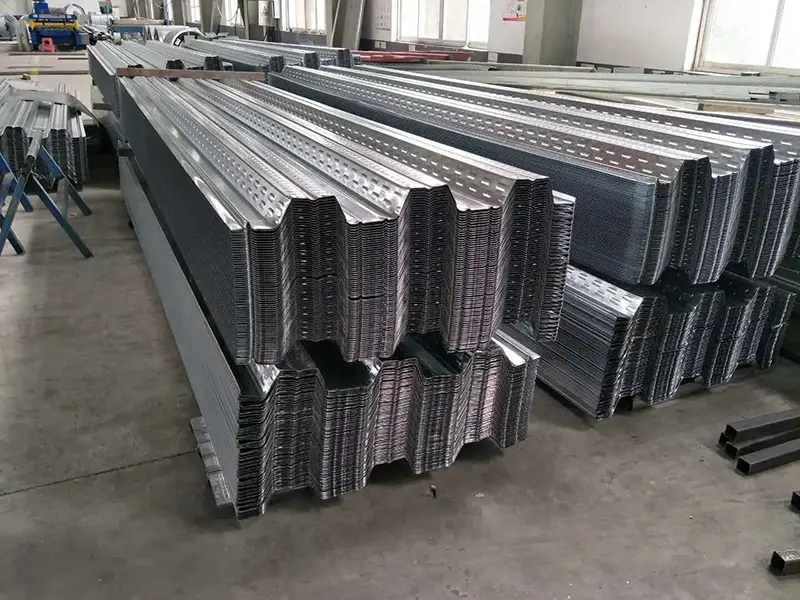

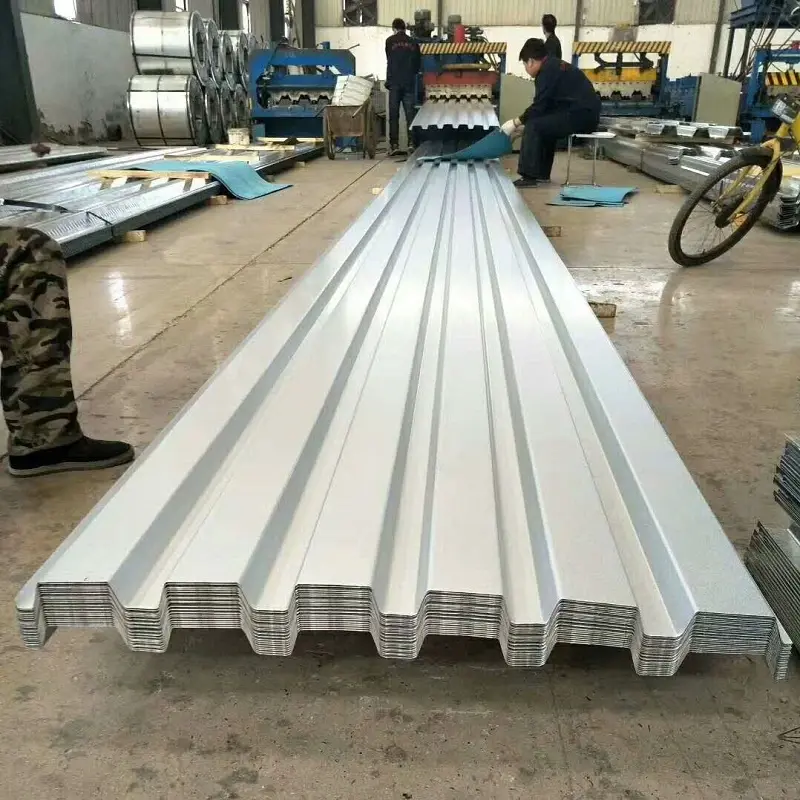

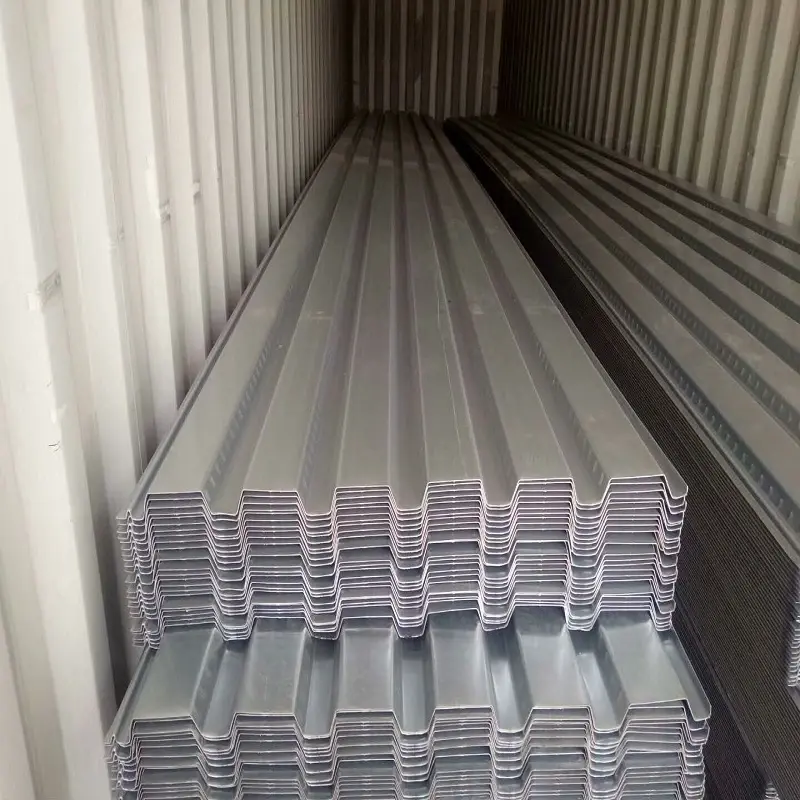

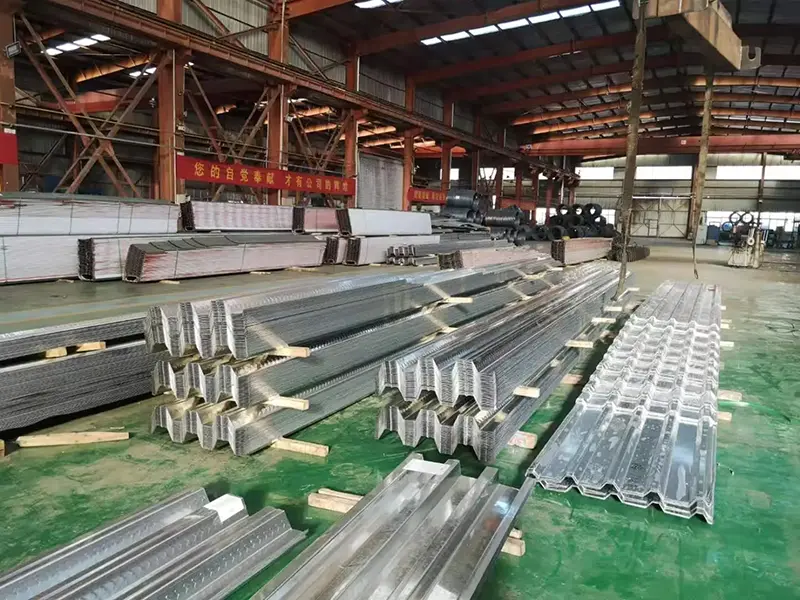

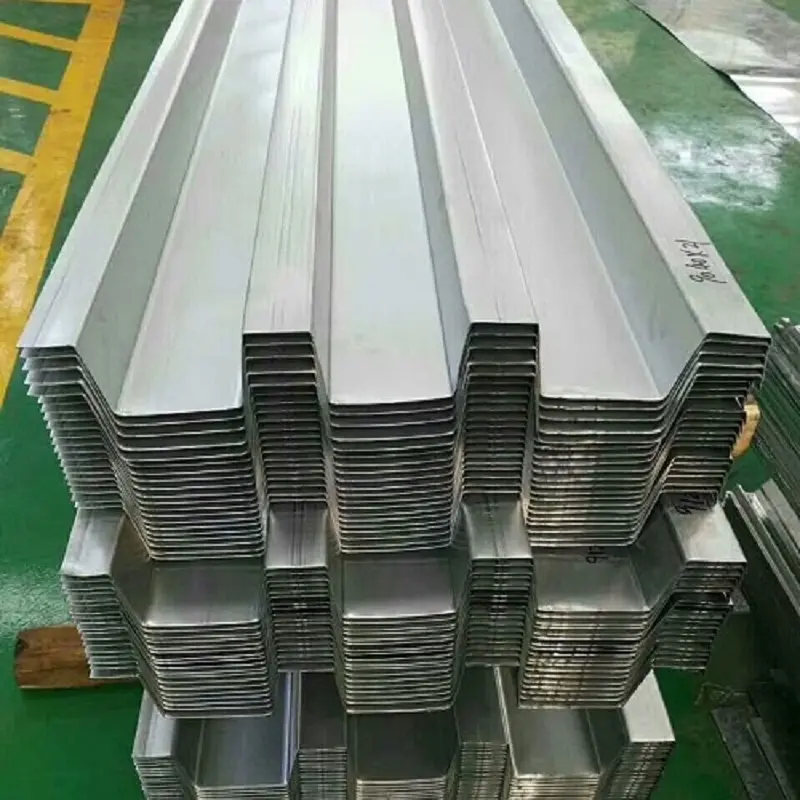

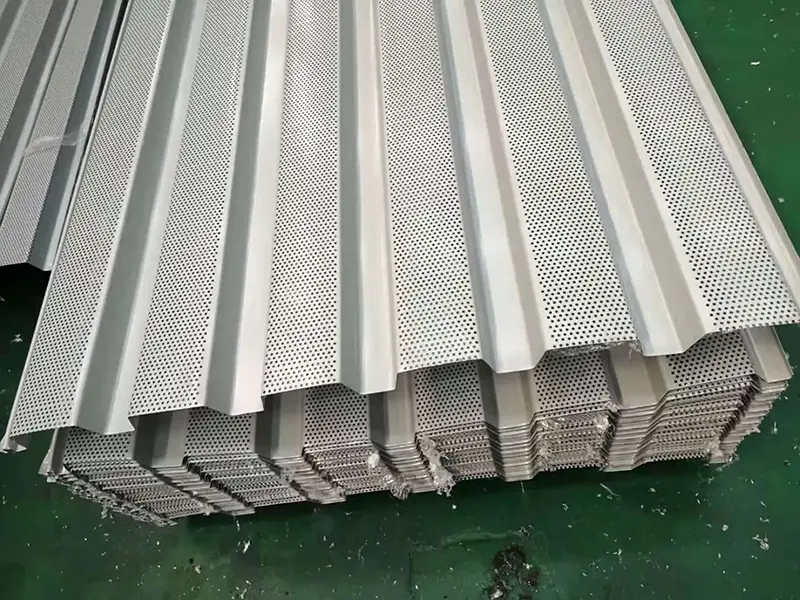

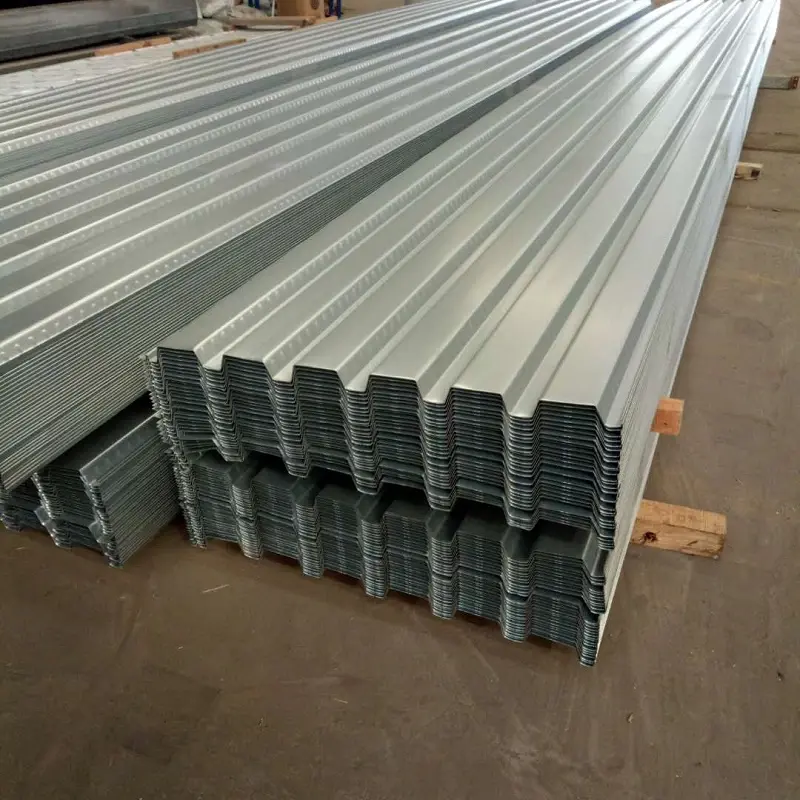

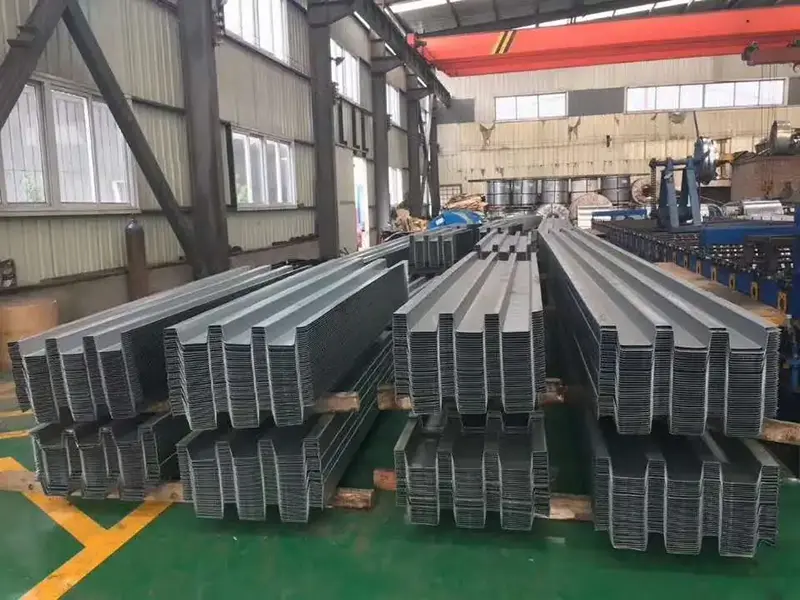

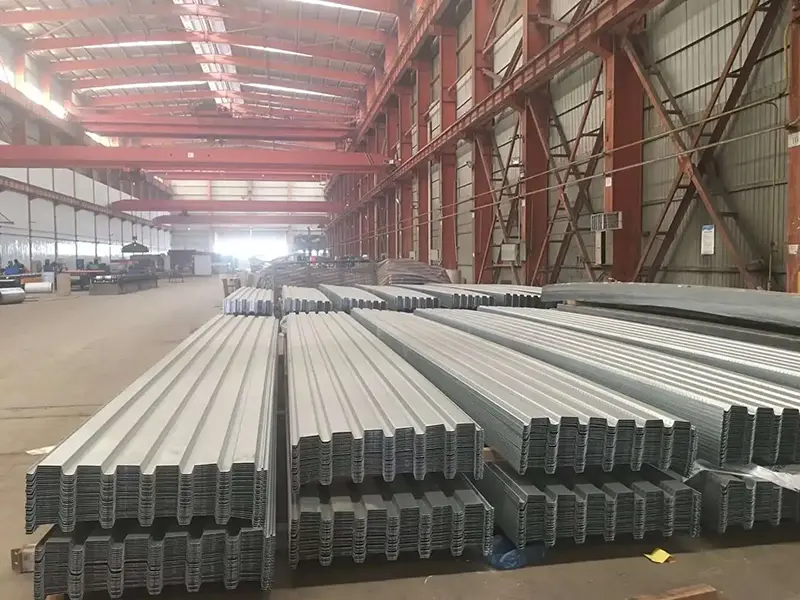

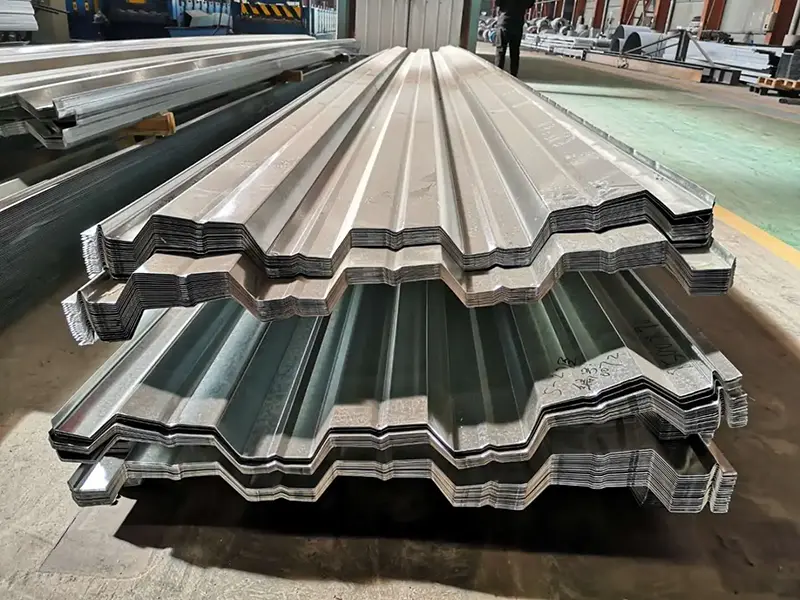

ఓపెన్-రిబ్ ఫ్లోర్ డెక్కింగ్ అనేది హాట్-డిప్ గాల్వనైజ్డ్ లేదా Al-Zn కోటెడ్ స్టీల్ షీట్తో తయారు చేయబడిన చల్లని-రూపొందించిన ముడతలుగల ప్యానెల్. ఇది ఓపెన్ V, U లేదా ట్రాపెజోయిడల్ క్రాస్-సెక్షన్ను కలిగి ఉంటుంది, పక్కటెముక ఛానల్ పైభాగం తెరిచి ఉంటుంది. ఈ డిజైన్ ఉపబల బార్లు, మార్గం యుటిలిటీ లైన్లను ఉంచడం మరియు సైట్లో కాంక్రీటును పోయడం సులభం చేస్తుంది.
SEBNO బిల్డింగ్ మెటీరియల్స్దాని స్టీల్ స్ట్రక్చర్ ఉత్పత్తి శ్రేణిలో భాగంగా ఓపెన్ ప్రొఫైల్ ఫ్లోర్ డెక్కింగ్ను సరఫరా చేస్తుంది. ప్యానెల్లు నిర్మాణ సమయంలో శాశ్వత ఫార్మ్వర్క్గా పనిచేస్తాయి మరియు తరువాత కాంక్రీట్ స్లాబ్తో తన్యత ఉపబలంగా పని చేస్తాయి.
షౌగాంగ్, అంగాంగ్, హాంగాంగ్, టాంగ్గాంగ్, బావోస్టీల్ మరియు WISCO వంటి ప్రధాన దేశీయ ఉత్పత్తిదారుల నుండి అధిక-నాణ్యత కార్బన్ స్ట్రక్చరల్ స్టీల్ లేదా తక్కువ-అల్లాయ్ స్టీల్ ప్రాథమిక పదార్థం. పూత బరువు సాధారణంగా 60 నుండి 275 g/m² వరకు ఉంటుంది, డిమాండ్ చేసే వాతావరణంలో గరిష్టంగా 600 g/m² అందుబాటులో ఉంటుంది.

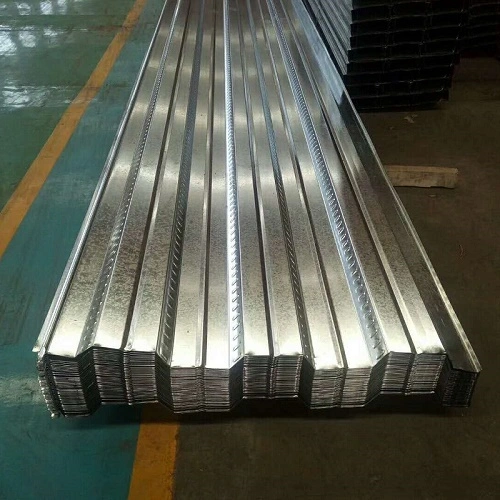

సాధారణ దిగుబడి బలాలు 250 MPa, 280 MPa, 320 MPa మరియు 350 MPa, మరియు 550 MPa వరకు చేరుకోవచ్చు. కాంక్రీటుతో బంధాన్ని మెరుగుపరచడానికి ఉపరితలం చిత్రించబడి ఉండవచ్చు, ఇది స్టీల్ డెక్ మరియు స్లాబ్ మధ్య నమ్మకమైన మిశ్రమ చర్యను ఏర్పాటు చేయడంలో సహాయపడుతుంది.
నిర్మాణ సమయంలో, డెక్కింగ్ ఉక్కు కిరణాలపై వేయబడుతుంది మరియు పూర్తి-చొచ్చుకుపోయే స్పాట్ వెల్డ్స్తో చివర్లలో భద్రపరచబడుతుంది. ఇంటర్మీడియట్ కనెక్షన్లు డెక్ ద్వారా స్టీల్ పుంజంలోకి వెల్డింగ్ చేయబడిన షీర్ స్టడ్లను ఉపయోగిస్తాయి. ఎంబోస్డ్ కనెక్షన్ పాయింట్లను ఇంటర్లాక్ చేసే ప్రత్యేకమైన బిగింపు సాధనాలతో ప్రక్కనే ఉన్న ప్యానెల్లు జతచేయబడతాయి.
భవనం దశలో తడి కాంక్రీటు మరియు నిర్మాణ లోడ్ల స్వీయ-బరువుకు డెక్కింగ్ మద్దతు ఇస్తుంది. కాంక్రీటు గట్టిపడిన తర్వాత, ఇది స్లాబ్తో కలిసి మిశ్రమ వ్యవస్థగా పనిచేస్తుంది, నిర్మాణాత్మక గణనలలో తన్యత ఉపబలంగా పనిచేస్తుంది.
ఓపెన్-ప్రొఫైల్ ఫ్లోర్ డెక్కింగ్ సిరీస్ విస్తృత శ్రేణి ప్రొఫైల్లను కవర్ చేస్తుంది. దిగువ పట్టిక అనేక ప్రధాన స్రవంతి నమూనాల కోసం ప్రాతినిధ్య పారామితులను జాబితా చేస్తుంది.
| ప్రొఫైల్ రకం | విప్పిన వెడల్పు (మిమీ) | ప్రభావవంతమైన వెడల్పు (మిమీ) | సాధారణ మందం (మిమీ) | జడత్వం యొక్క క్షణం (సెం⁴/మీ) | విభాగం మాడ్యులస్ (సెం³/మీ) | మెటీరియల్ వినియోగ రేటు |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0.8–1.5 | 106.6–214.1 | 24.46–52.41 | 91.5% |
| YX60-263-790 | — | 790 | 0.8–1.2 | 60.60–83.11 | 41.26–57.32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0.8–1.2 | తయారీదారుని సంప్రదించండి | తయారీదారుని సంప్రదించండి | 82% |
| YX51-250-750 | 1000 | 750 | 0.6–1.2 | — | సుమారు 17.9 (0.8మి.మీ) | 75% |
| YX130-300-600 | 1000 | 600 | 0.8–1.2 | 241.49–441.34 | 36.31–63.95 | 60% |
| YX70-200-600 | 1000 | 600 | 0.8–1.5 | తయారీదారుని సంప్రదించండి | తయారీదారుని సంప్రదించండి | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0.8–2.3 | 91.62–142.01 | 23.46–38.98 | 69% |
కాంక్రీటు పోయడం సమయంలో, డెక్కింగ్ దాని స్వంత బలం మరియు దృఢత్వాన్ని ఉపయోగించి నిర్మాణ లోడ్లకు మద్దతు ఇవ్వాలి. 1.2 mm మందంతో Q345 స్టీల్తో తయారు చేయబడిన YX60-263-790 మోడల్ కోసం, మూడు-స్పాన్ నిరంతర 120 mm మందపాటి మిశ్రమ స్లాబ్కు గరిష్ట అన్షోర్డ్ స్పాన్ 2.65 మీ. 0.8 mm మందం గల YX51-250-750 మోడల్ 2.5–3.0 m వరకు వర్తించే పరిధిని కలిగి ఉంది.
ఈ అన్షోర్డ్ సామర్థ్యం బహుళ అంతస్తులలో ఏకకాలంలో ఇన్స్టాలేషన్ను అనుమతిస్తుంది, స్టేజ్డ్ కాంక్రీట్ పోయరింగ్ మరియు వేగవంతమైన మొత్తం నిర్మాణ క్రమాన్ని అనుమతిస్తుంది.
ఉక్కు డెక్కింగ్ మరియు కాంక్రీటు ఎంబాస్మెంట్లు మరియు షీర్ స్టడ్ల ద్వారా మిశ్రమంగా పనిచేసినప్పుడు, లోడ్-బేరింగ్ సామర్థ్యం గణనీయంగా పెరుగుతుంది. ఉదాహరణకు, Q235 ఉక్కు కిరణాలతో YX60-263-790 (1.0 మి.మీ. మందం) ఉపయోగించి ఒక కాన్ఫిగరేషన్ మరియు 100 mm మందపాటి C30 కాంక్రీట్ స్లాబ్ 21.71 kN·m యొక్క ఫ్లెక్చరల్ సామర్థ్యాన్ని కలిగి ఉంటుంది. బదులుగా Q345 ఉక్కును ఉపయోగించినట్లయితే, సామర్థ్యం 29.77 kN·mకి పెరుగుతుంది. ఇతర కాంక్రీట్ గ్రేడ్లు, స్లాబ్ మందం మరియు ఉక్కు గ్రేడ్ల కోసం సామర్థ్య విలువలను ఈ పారామితులను ఉపయోగించి లెక్కించవచ్చు.
సంస్థాపన సమయంలో అనేక విధానాలకు శ్రద్ధ అవసరం. డెక్కింగ్ చివరలను పూర్తి-చొచ్చుకుపోయే స్పాట్ వెల్డ్స్తో ఉక్కు కిరణాలకు కనెక్ట్ చేయాలి. ఇంటర్మీడియట్ కనెక్షన్లు త్రూ-డెక్ స్టడ్ వెల్డింగ్ను ఉపయోగిస్తాయి. ప్రక్కనే ఉన్న షీట్లు ప్రత్యేకమైన క్రింపింగ్ శ్రావణాలను ఉపయోగించి ఎంబోస్డ్ పాయింట్ల వద్ద ఇంటర్లాక్ చేయబడతాయి. వంగిన ప్రదేశాలలో, అంచులను సున్నితంగా ఉంచడానికి మరియు గాల్వనైజ్డ్ పూతను సంరక్షించడానికి ప్లాస్మా కట్టింగ్ సిఫార్సు చేయబడింది.
అసలు డిజైన్ 305 మిమీ వెల్డ్ అంతరాన్ని నిర్దేశిస్తుంది, అయితే ఇది ఫుట్ ట్రాఫిక్ లేదా కాంక్రీట్ పోయడం కింద రూపాంతరం చెందకుండా నిరోధించడానికి నిర్మాణ సమయంలో తగ్గించబడుతుంది. క్రాకింగ్ను నివారించడానికి డిజైన్ స్పెసిఫికేషన్ల ప్రకారం కాంటిలివర్డ్ విభాగాలలో ప్రతికూల క్షణం ఉపబలాలను తప్పనిసరిగా ఇన్స్టాల్ చేయాలి.
1. శాశ్వత ఫార్మ్వర్క్.డెక్కింగ్ సాంప్రదాయ కలప ఫార్మ్వర్క్ను భర్తీ చేస్తుంది, కాబట్టి ఇన్స్టాలేషన్, స్ట్రిప్పింగ్ లేదా షోరింగ్ అవసరం లేదు. ఇది నిర్మాణ షెడ్యూల్ను వేగవంతం చేస్తుంది.
2. అధిక బలంతో తేలికైనది.0.8 mm మందపాటి షీట్లకు ఉక్కు వినియోగం సుమారుగా 9–10 kg/m² ఉంటుంది, సరైన వ్యవధి 2.5–3.5 మీ. కాంపోజిట్ ఫ్లోర్ సిస్టమ్లో డెక్కింగ్ తన్యత ఉపబలంగా కూడా పనిచేస్తుంది.
3. సమర్థవంతమైన సీక్వెన్షియల్ నిర్మాణం.ప్యానెల్లు ఒకే సమయంలో బహుళ అంతస్తులలో వేయబడతాయి మరియు కాంక్రీటును దశల్లో పోయవచ్చు. ఇది మొత్తం ప్రాజెక్ట్ టైమ్లైన్ను గణనీయంగా తగ్గిస్తుంది.
4. అనుకూలమైన యుటిలిటీ రూటింగ్.ఓపెన్-రిబ్ ప్రొఫైల్ సెకండరీ స్లాటింగ్ లేదా ఛానలింగ్ లేకుండా కండ్యూట్లు మరియు వైరింగ్లను నేరుగా ఇన్స్టాల్ చేయడానికి అనుమతిస్తుంది.
5. తుప్పు నిరోధకత మరియు పునర్వినియోగం.గాల్వనైజ్డ్ పూత నిర్మాణం మరియు సేవ దశలు రెండింటిలోనూ తుప్పు నివారణను అందిస్తుంది. ఉక్కు పదార్థం దాని సేవా జీవితం చివరిలో పూర్తిగా పునర్వినియోగపరచదగినది.
స్పాన్ మరియు లోడ్ అవసరాల కోసం:అన్షోర్డ్ స్పాన్ టేబుల్లు మరియు కాంపోజిట్ స్లాబ్ లోడ్ లెక్కల ఆధారంగా ప్రొఫైల్ మరియు మందాన్ని ఎంచుకోండి. భారీ లోడ్లు లేదా పొడవైన స్పాన్లకు మందమైన ప్యానెల్లు లేదా అధిక స్టీల్ గ్రేడ్లు అవసరం కావచ్చు.
యుటిలిటీ రూటింగ్ కోసం:ఓపెన్ పక్కటెముకలు కండ్యూట్లు మరియు వైరింగ్లను అమలు చేయడాన్ని సులభతరం చేస్తాయి, అయితే వైరుధ్యాలను నివారించడానికి లేఅవుట్ రీన్ఫోర్స్మెంట్ ప్లేస్మెంట్తో సమన్వయం చేయబడాలి.
వక్ర లేదా క్రమరహిత ప్రాంతాల కోసం:అంచు నాణ్యత మరియు గాల్వనైజ్డ్ పూత సమగ్రతను కాపాడుకోవడానికి షీరింగ్ కంటే ప్లాస్మా కట్టింగ్కు ప్రాధాన్యత ఇవ్వబడుతుంది.
వెల్డింగ్ సమయంలో:స్పాట్ వెల్డ్స్ మరియు షీర్ స్టడ్ల కోసం పేర్కొన్న వెల్డ్ అంతరాన్ని అనుసరించండి. నిర్మాణ సమయంలో వైకల్యాన్ని నిరోధించడానికి దట్టమైన అంతరాన్ని తాత్కాలికంగా ఉపయోగించవచ్చు, అయితే తుది కనెక్షన్ల కోసం నిర్మాణ రూపకల్పన తప్పనిసరిగా గౌరవించబడాలి.
1.బహుళ అంతస్తుల మరియు ఎత్తైన ఉక్కు నిర్మాణాల కోసం మిశ్రమ నేల వ్యవస్థలు.
2.పారిశ్రామిక ప్లాంట్లు మరియు లాజిస్టిక్స్ గిడ్డంగుల కోసం అంతస్తు నిర్మాణాలు.
3.వాణిజ్య సముదాయాలు మరియు పార్కింగ్ నిర్మాణాలతో సహా పెద్ద-స్పాన్ ఫ్లోరింగ్ ప్రాజెక్ట్లు.
4.వేగవంతమైన నిర్మాణం మరియు దశలవారీ వర్క్ఫ్లోలు అవసరమయ్యే ఉక్కు నిర్మాణ ప్రాజెక్టులు.
క్లోజ్డ్-ప్రొఫైల్ డెక్కింగ్ సాధారణంగా మెరుగైన అగ్ని నిరోధకతను అందిస్తుంది ఎందుకంటే పక్కటెముకలు పూర్తిగా చుట్టబడి ఉంటాయి మరియు కాంక్రీటు ఉక్కును పూర్తిగా చుట్టుముడుతుంది. ప్రాజెక్ట్ యొక్క ఫైర్ రేటింగ్ ఆధారంగా ఓపెన్-ప్రొఫైల్ డెక్కింగ్కు అదనపు ఫైర్ఫ్రూఫింగ్ చర్యలు అవసరం కావచ్చు. ప్రతి ప్రొఫైల్ రకానికి అగ్ని పరీక్షను సమీక్షించాలి.
అవును, అనేక ఓపెన్-ప్రొఫైల్ మోడల్లు పేర్కొన్న స్పాన్ పరిమితుల్లో అన్షోర్డ్ ఇన్స్టాలేషన్ కోసం రూపొందించబడ్డాయి. ఉదాహరణకు, 1.2 mm Q345 ఉక్కుతో YX60-263-790 మూడు-స్పాన్ నిరంతర 120 mm స్లాబ్ కోసం అన్షోర్డ్ 2.65 మీటర్ల వరకు విస్తరించవచ్చు. తయారీదారు యొక్క స్పాన్ పట్టికలు మరియు ప్రాజెక్ట్ యొక్క నిర్మాణ గణనలను ఎల్లప్పుడూ చూడండి.
రెండు పూతలు తుప్పు రక్షణను అందిస్తాయి, అయితే Al-Zn పూత సాధారణంగా అధిక-ఉష్ణోగ్రత మరియు నిర్దిష్ట తినివేయు వాతావరణాలలో మెరుగైన ప్రతిఘటనను అందిస్తుంది. ఎంపిక ప్రాజెక్ట్ పర్యావరణం మరియు సేవా జీవిత అవసరాలపై ఆధారపడి ఉంటుంది. Al-Zn పూత తరచుగా తీరప్రాంత లేదా పారిశ్రామిక అమరికల కోసం పేర్కొనబడింది.
ఓపెన్ పక్కటెముకలు కాంక్రీటు క్యూర్ అయిన తర్వాత రన్నింగ్ కండ్యూట్లు మరియు వైర్లకు స్థలాన్ని అందిస్తాయి. ఇది స్లాబ్లో ఛానెల్లను కత్తిరించే అవసరాన్ని తొలగిస్తుంది. అయితే, ఉపబల బార్లతో జోక్యాన్ని నివారించడానికి కాంక్రీటు పోయడానికి ముందు యుటిలిటీ లేఅవుట్ను ప్లాన్ చేయాలి.
ప్రొఫైల్డ్ స్టీల్ షీట్లకు ప్రాథమిక ప్రమాణం GB/T 12755-2008. స్ట్రక్చరల్ డిజైన్ సాధారణంగా GB 55004-2021 మరియు జాతీయ ప్రామాణిక అట్లాస్ 05SG522ని అనుసరిస్తుంది. అభ్యర్థనపై మెటీరియల్ సర్టిఫికేట్లు మరియు లోడ్ పరీక్ష నివేదికలు అందించబడతాయి.
Tianjin SENBO బిల్డింగ్ మెటీరియల్స్ టెక్నాలజీ కో., లిమిటెడ్ అనేది ఓపెన్-ప్రొఫైల్ ఫ్లోర్ డెక్కింగ్, లోడ్-బేరింగ్ ఫ్లోర్ డెక్కింగ్, కాంపోజిట్ ఫ్లోర్ డెక్కింగ్ మరియు ఇతర మెటల్ ఎన్వలప్ ఉత్పత్తుల తయారీదారు. మా ఉత్పత్తి స్థావరం జింఘై ఎకనామిక్ డెవలప్మెంట్ జోన్, టియాంజిన్, చైనాలో ఉంది, ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లు మరియు నాలుగు-దశల నాణ్యత తనిఖీ ప్రక్రియను కలిగి ఉంది. మా ఫ్యాక్టరీ, సర్టిఫికేషన్లు, టెస్టింగ్ సామర్థ్యాలు మరియు ప్రాజెక్ట్ రిఫరెన్స్ల గురించి మరింత సమాచారం కోసం, దయచేసి మా సందర్శించండిమా గురించిపేజీ లేదామా ఇంజనీరింగ్ బృందాన్ని సంప్రదించండి.
