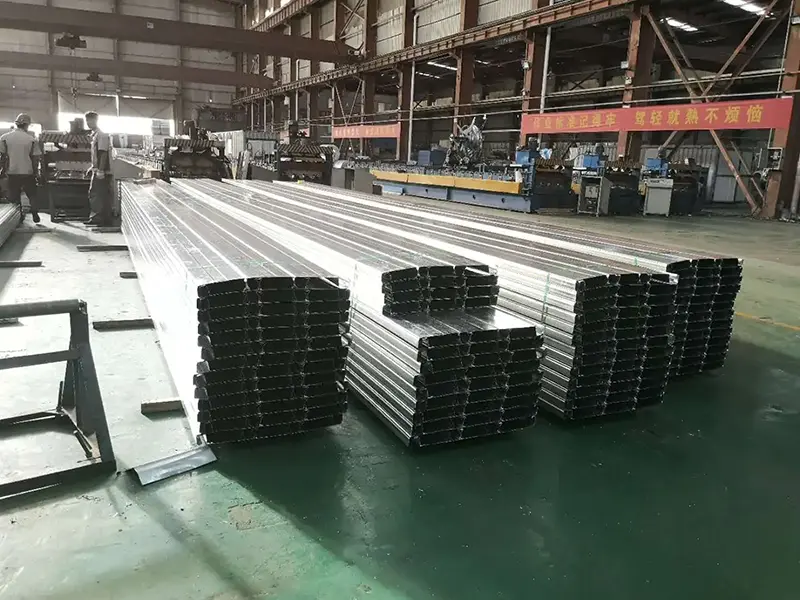

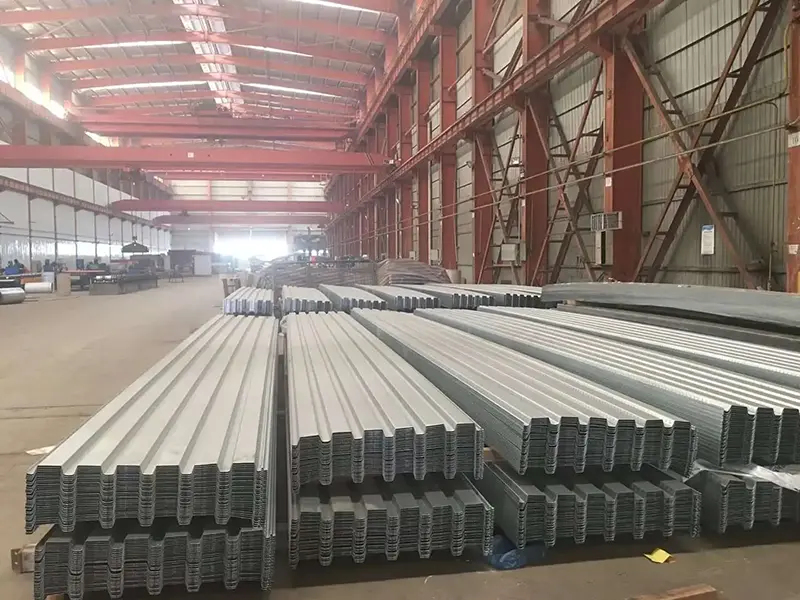

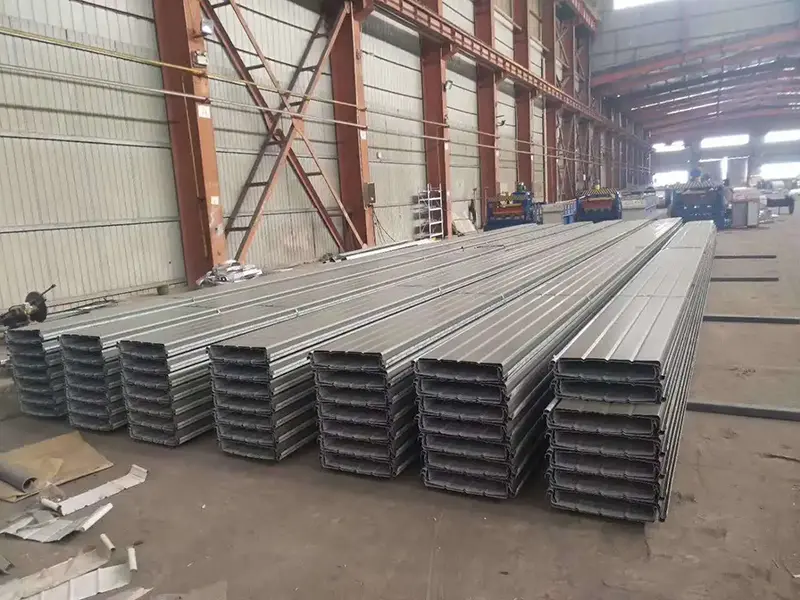

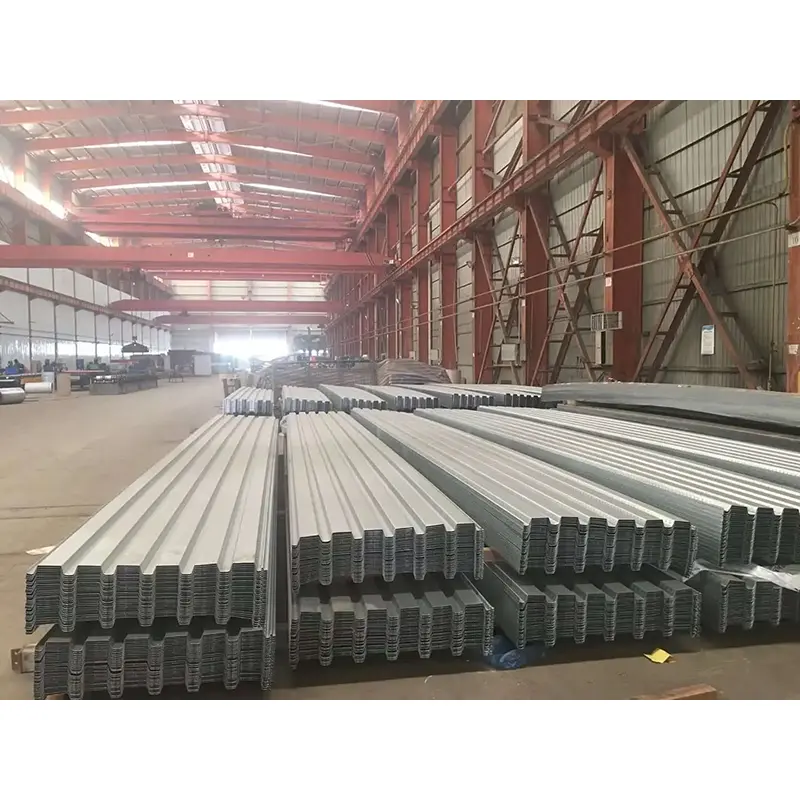

లోడ్-బేరింగ్ ఫ్లోర్ డెక్కింగ్, దీనిని స్టీల్ ఫ్లోర్ డెక్కింగ్ లేదా ప్రొఫైల్డ్ స్టీల్ డెక్కింగ్ అని కూడా పిలుస్తారు, ఇది గాల్వనైజ్డ్ స్టీల్ షీట్తో తయారు చేయబడిన కోల్డ్ రోల్డ్ నిర్మాణ భాగం. దాని ముడతలుగల క్రాస్-సెక్షన్ ప్రొఫైల్పై ఆధారపడి V, U లేదా ట్రాపెజాయిడ్ ఆకారాన్ని తీసుకుంటుంది.SENBO బిల్డింగ్ మెటీరియల్స్కాంపోజిట్ ఫ్లోర్ సిస్టమ్ల కోసం ఓపెన్-ప్రొఫైల్ మరియు క్లోజ్డ్-ప్రొఫైల్ ఆప్షన్లను అందిస్తూ, స్టీల్ స్ట్రక్చర్ ప్రొడక్ట్ రేంజ్లో భాగంగా ఈ ప్యానెల్లను సరఫరా చేస్తుంది.
నిర్మాణ సమయంలో, ప్యానెల్లు శాశ్వత ఫార్మ్వర్క్గా పనిచేస్తాయి. కాంక్రీటు నయమైన తర్వాత, అవి స్లాబ్ దిగువన తన్యత ఉపబలంగా పనిచేస్తాయి. ఈ ద్వంద్వ పనితీరు వ్యవస్థను నిర్మాణాత్మకంగా సమర్థవంతంగా మరియు ఆర్థికంగా చేస్తుంది.
YX76-305-915 మరియు YX75-300-880 వంటి ఓపెన్-ప్రొఫైల్ డెక్కింగ్, ఓపెన్ టాప్లతో రిబ్లను కలిగి ఉంటుంది. ఈ డిజైన్ సైట్లో ఉపబల బార్లు మరియు రూట్ యుటిలిటీ లైన్లను ఉంచడాన్ని సులభతరం చేస్తుంది. YX60-263-790 మరియు YXB65-185-555తో సహా క్లోజ్డ్-ప్రొఫైల్ మోడల్లు వ్యతిరేక విధానాన్ని తీసుకుంటాయి: పక్కటెముకలు పూర్తిగా కప్పబడి ఉంటాయి, ఫ్లాట్ అండర్సైడ్ మరియు మెరుగైన అగ్ని నిరోధకతను ఉత్పత్తి చేస్తాయి.

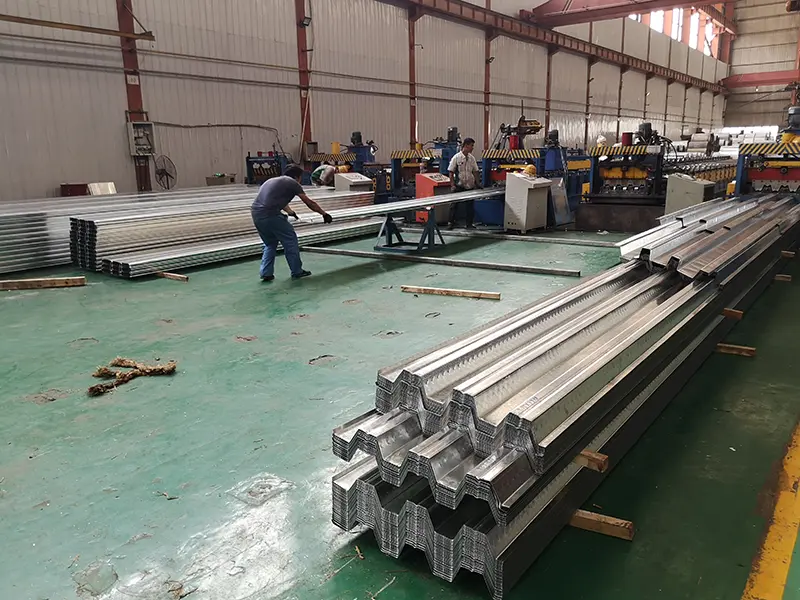

బేస్ మెటీరియల్స్ కొరకు, DX51D+Z, Q235 మరియు Q345 వంటి గ్రేడ్లలో హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్ కాయిల్స్ ఉపయోగించబడతాయి. నిర్దిష్ట యాంటీ తుప్పు అవసరాలకు సరిపోయేలా జింక్ పూత బరువును 40 నుండి 600 g/m² వరకు సర్దుబాటు చేయవచ్చు. 21-దశల రోల్-ఫార్మింగ్ ప్రాసెస్ ప్యానెల్లను ఆకృతి చేస్తుంది, ఒక్కో ప్రాజెక్ట్కు పొడవులు అనుకూలీకరించబడతాయి. ఇన్స్టాలేషన్ సిబ్బంది సాధారణంగా రోజుకు 2,000–3,000 m² కవర్ చేయగలరు.
సమీకృత నిర్మాణ వ్యవస్థను రూపొందించడానికి, ప్యానెల్లు షీర్ స్టడ్లను ఉపయోగించి డెక్ ద్వారా స్టీల్ కిరణాలకు వెల్డింగ్ చేయబడతాయి, ప్రక్కనే ఉన్న ప్యానెల్లు ప్రత్యేకమైన బిగింపు సాధనాలతో ఇంటర్లాక్ చేయబడతాయి.
YX75-300-880 ఓపెన్-ప్రొఫైల్ డెక్ని ఉదాహరణగా తీసుకోండి. పక్కటెముక ఎత్తు 75 మిమీ, పక్కటెముకల అంతరం 300 మిమీ మరియు 880 మిమీ ప్రభావవంతమైన వెడల్పుతో, 1.0 మిమీ మందపాటి వెర్షన్ 135 సెం నిర్మాణ-దశ లోడ్ సామర్థ్యం 3.2 kN/m², మరియు మిశ్రమ స్లాబ్ యొక్క అంతిమ సామర్థ్యం 8.5 kN/m²కి చేరుకుంటుంది. మందం 1.2 మిమీకి పెరిగినప్పుడు, జడత్వం యొక్క క్షణం 190 సెం
YX51-342-1025 మోడల్ ఇదే కథను చెబుతుంది. దీని మెటీరియల్ వినియోగ రేటు 82% వద్ద ఉంది మరియు 1.0 mm ప్యానెల్ 20.13 cm³/m సెక్షన్ మాడ్యులస్తో 63.50 cm⁴/m జడత్వం యొక్క క్షణాన్ని అందిస్తుంది.
దిగుబడి బలాన్ని 235 MPa నుండి 550 MPa వరకు, 340 మరియు 700 MPa మధ్య అంతిమ తన్యత బలంతో విస్తృత పరిధిలో సర్దుబాటు చేయవచ్చు. డైనమిక్ లోడింగ్ కింద, EU EN1993-1-3లో పేర్కొన్న విధంగా అలసట జీవితం 2 మిలియన్ సైకిళ్లకు చేరుకుంటుంది. ఉప్పు స్ప్రే పరీక్షలో, గాల్వనైజ్డ్ ప్యానెల్లు ఎరుపు తుప్పు కనిపించకుండా 2,000 గంటల వరకు తట్టుకోగలవు, ఇది తీరప్రాంత పరిసరాలలో 25 సంవత్సరాల కంటే ఎక్కువ సేవా జీవితాన్ని అనువదిస్తుంది.
51 మిమీ పక్కటెముకల ఎత్తు విభాగం దాని ఆకారాన్ని ఆప్టిమైజ్ చేయడానికి ఫ్లూయిడ్ డైనమిక్స్ సిమ్యులేషన్కు గురైంది. 120 mm కాంక్రీట్ స్లాబ్తో, ఇది 3.5 kN/m² నిలువు లోడ్-బేరింగ్ సామర్థ్యాన్ని సాధిస్తుంది మరియు పోల్చదగిన 35 mm పక్కటెముకల డిజైన్ కంటే 42% ఎక్కువ ఫ్లెక్చరల్ దృఢత్వాన్ని అందిస్తుంది. పరిమిత మూలకం విశ్లేషణ 233 mm పక్కటెముక పిచ్ విభాగానికి 0.92 యొక్క లోడ్ బదిలీ ఏకరూపత గుణకాన్ని మరింత నిర్ధారిస్తుంది, ఇది సంప్రదాయ డెక్కింగ్లో తరచుగా కనిపించే 25% ఒత్తిడి ఏకాగ్రతను నివారించడంలో సహాయపడుతుంది.
భూకంప పనితీరు కూడా విస్మరించబడలేదు. ఎంచుకున్న నమూనాలు ఇంటెన్సిటీ 8 జోన్ల కోసం డిజైన్ అవసరాలను తీరుస్తాయి. అగ్ని పరీక్ష కూడా నిర్వహించబడింది: క్లోజ్డ్-ప్రొఫైల్ ఉత్పత్తులు స్ప్రే-అప్లైడ్ ఫైర్ఫ్రూఫింగ్ అవసరం లేకుండా ఫైర్ రేటింగ్ అవసరాలను తీరుస్తాయి.
దిగువ పట్టిక ప్రామాణిక ఉత్పత్తి పారామితులను సంగ్రహిస్తుంది. నిర్దిష్ట ప్రాజెక్ట్ అవసరాల కోసం అనుకూలీకరణ అందుబాటులో ఉంది.
| పనితీరు మెట్రిక్ | పారామీటర్/స్పెసిఫికేషన్ | గమనికలు |
|---|---|---|
| బేస్ మెటీరియల్ గ్రేడ్ | DX51D+Z, Q235, Q345 | హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్ షీట్ |
| సాధారణ మందం | 0.7-1.5 మి.మీ | ప్రొఫైల్ రకం మరియు లోడ్ అవసరాలపై ఆధారపడి ఉంటుంది |
| దిగుబడి బలం | 235-550 MPa | సర్దుబాటు |
| ద్విపార్శ్వ జింక్ పూత | 40-600 గ్రా/మీ² | అధిక జింక్ పూతకు అనుకూలీకరణ అవసరం |
| ప్రొఫైల్ వర్గీకరణ | తెరువు / మూసివేయబడింది | దిగువ ప్రధాన మోడల్ స్పెసిఫికేషన్లను చూడండి |
| ప్రభావవంతమైన వెడల్పు | 600-1025 మి.మీ | ప్రొఫైల్ రకాన్ని బట్టి ఉంటుంది |
| సంస్థాపన సామర్థ్యం | 2000–3000 m²/రోజు | రోజువారీ సంస్థాపన సామర్థ్యం |
| డిజైన్ సర్వీస్ లైఫ్ | ≥25 సంవత్సరాలు | తీర ప్రాంతాలు |
| ప్రొఫైల్ రకం | పక్కటెముకల ఎత్తు (మిమీ) | ప్రభావవంతమైన వెడల్పు (మిమీ) | మెటీరియల్ వినియోగ రేటు | సాధారణ మందం (మిమీ) |
|---|---|---|---|---|
| YX51-342-1025 | 51 | 1025 | 82% | 0.8–1.5 |
| YX75-300-880 | 75 | 880 | 70.4% | 0.8–1.5 |
| YX60-263-790 | 60 | 790 | 79% | 0.8–1.2 |
| YX75-200-600 | 75 | 600 | 60% | 0.75–2.3 |
| YX51-233-699 | 51 | 699 | 69.9% | 0.8–1.2 |
1. ద్వంద్వ కార్యాచరణ.ఒక ఉత్పత్తి రెండు ప్రయోజనాలకు ఉపయోగపడుతుంది: నిర్మాణ సమయంలో శాశ్వత ఫార్మ్వర్క్ మరియు స్లాబ్ సేవలో ఉన్నప్పుడు తన్యత బలోపేతం. ఇది సహజంగా మొత్తం ఉక్కు వినియోగాన్ని తగ్గిస్తుంది.
2. నిర్మాణ సామర్థ్యం.బహుళ అంతస్తులు ఏకకాలంలో వ్యవస్థాపించబడతాయి, కాంక్రీటును దశల్లో పోస్తారు. 2,000–3,000 m² రోజువారీ ఇన్స్టాలేషన్ కవరేజీ ప్రాజెక్ట్లను త్వరగా కదిలేలా చేస్తుంది.
3. ధృవీకరించదగిన మెకానికల్ లక్షణాలు.దిగుబడి బలం 235 నుండి 550 MPa వరకు సర్దుబాటు చేయబడుతుంది మరియు మిశ్రమ స్లాబ్ లోడ్ సామర్థ్యాలు పరీక్ష ద్వారా నిర్ధారించబడ్డాయి. ఎంపిక కోసం పూర్తి స్థాయి మోడల్ స్పెసిఫికేషన్లు అందుబాటులో ఉన్నాయి.
4. తుప్పు నిరోధకత.40 నుండి 600 g/m² వరకు అనుకూలీకరించదగిన గాల్వనైజేషన్ స్థాయిలు మరియు 2,000 గంటల వరకు సాల్ట్ స్ప్రే నిరోధకతతో, ప్యానెల్లు తీర ప్రాంతాలలో కూడా 25 సంవత్సరాలకు పైగా సేవా జీవితాన్ని అందిస్తాయి.
5. ప్రొఫైల్ ఫ్లెక్సిబిలిటీ.ఓపెన్-రిబ్ ప్రొఫైల్లు ఉపబల ప్లేస్మెంట్ మరియు యుటిలిటీ రూటింగ్ను సులభతరం చేస్తాయి, అయితే క్లోజ్డ్-రిబ్ ప్రొఫైల్లు ఫ్లాట్ అండర్సైడ్ మరియు మెరుగైన అగ్ని నిరోధకతను అందిస్తాయి. సరైన ఎంపిక ప్రాజెక్ట్ యొక్క ప్రాధాన్యతలపై ఆధారపడి ఉంటుంది.
ఓపెన్ ప్రొఫైల్ డెక్కింగ్ కోసం:ఆన్-సైట్ రీన్ఫోర్స్మెంట్ ప్లేస్మెంట్ లేదా పక్కటెముకల లోపల యుటిలిటీ రూటింగ్ అవసరమైనప్పుడు ఈ రకం బాగా పనిచేస్తుంది. ప్రాజెక్ట్ యొక్క ఫైర్ రేటింగ్ ఆధారంగా అదనపు అగ్నిమాపక చర్యలు అవసరమవుతాయని గుర్తుంచుకోండి.
క్లోజ్డ్ ప్రొఫైల్ డెక్కింగ్ కోసం:సీలింగ్ అటాచ్మెంట్ కోసం ఫ్లాట్ అండర్సైడ్ కావాలనుకుంటే, లేదా స్ప్రే-అప్లైడ్ ఫైర్ఫ్రూఫింగ్ను నివారించడం లక్ష్యం అయితే, క్లోజ్డ్ ప్రొఫైల్ మోడల్లు బాగా సరిపోతాయి.
తీర లేదా తినివేయు వాతావరణాల కోసం:ఒక భారీ జింక్ పూత, 600 g/m² వరకు, పేర్కొనబడాలి. పనితీరును ధృవీకరించడానికి సాల్ట్ స్ప్రే పరీక్ష నివేదికలు అభ్యర్థనపై అందుబాటులో ఉన్నాయి.
సంస్థాపన సమయంలో:పేర్కొన్న నమూనా మరియు అంచు దూరం ప్రకారం షీర్ స్టడ్లను తప్పనిసరిగా డెక్ ద్వారా స్టీల్ బీమ్లోకి వెల్డింగ్ చేయాలి. ప్రక్కనే ఉన్న ప్యానెల్లను బిగింపు సాధనాలతో గట్టిగా ఇంటర్లాక్ చేయాలి మరియు విక్షేపాన్ని నియంత్రించడానికి కాంక్రీట్ పోయడం సమయంలో తాత్కాలిక మద్దతులను ధృవీకరించాలి.
1.ఎత్తైన మరియు అధిక-ఎత్తైన ఉక్కు నిర్మాణాలకు నమ్మకమైన నేల మరియు పైకప్పు వ్యవస్థలు అవసరం, మరియు లోడ్-బేరింగ్ డెక్కింగ్ ఆ పాత్రకు సరిపోతుంది.
2.స్టేడియాలు మరియు విమానాశ్రయ టెర్మినల్స్తో సహా పెద్ద-విస్తీర్ణంలో ఉన్న పబ్లిక్ భవనాలు సిస్టమ్ యొక్క నిర్మాణ సామర్థ్యం నుండి ప్రయోజనం పొందుతాయి.
3.లాజిస్టిక్స్ గిడ్డంగులు మరియు పారిశ్రామిక ప్లాంట్లు తరచుగా ఆపరేటింగ్ ప్లాట్ఫారమ్లు మరియు అంతస్తుల కోసం ఈ ప్యానెల్లను ఉపయోగిస్తాయి.
4.టైట్ షెడ్యూల్లు మరియు స్టేజ్డ్ వర్క్ఫ్లోలతో ఏదైనా స్టీల్ స్ట్రక్చర్ ప్రాజెక్ట్ ఈ సిస్టమ్ అందించే వేగవంతమైన ఇన్స్టాలేషన్ ప్రయోజనాన్ని పొందవచ్చు.
ఓపెన్-ప్రొఫైల్ డెక్కింగ్ పక్కటెముకల పైభాగాలను బహిర్గతం చేస్తుంది, ఇది ఉపబల ప్లేస్మెంట్ మరియు యుటిలిటీ ఇన్స్టాలేషన్ను సులభతరం చేస్తుంది. క్లోజ్డ్-ప్రొఫైల్ డెక్కింగ్ పక్కటెముకలను పూర్తిగా కలుపుతుంది, ఫలితంగా ఫ్లాట్ అండర్ సైడ్ మరియు సాధారణంగా స్ప్రే పూత లేకుండా మంచి అగ్ని నిరోధకత ఏర్పడుతుంది. ఎంపిక నిర్మాణ, అగ్ని మరియు నిర్మాణ అవసరాలపై ఆధారపడి ఉంటుంది.
ఇది ప్రధానంగా పర్యావరణ బహిర్గతం మీద ఆధారపడి ఉంటుంది. అంతర్గత అనువర్తనాలు సాధారణంగా 120-275 g/m² యొక్క ప్రామాణిక పూతను ఉపయోగిస్తాయి. తీర లేదా అత్యంత తినివేయు వాతావరణంలో 600 g/m² వరకు భారీ పూతలు అవసరం. ప్రాజెక్ట్ పరిస్థితులు తెలిసిన తర్వాత తగిన వివరణను గుర్తించడంలో మేము సహాయపడగలము.
75 మిమీ వంటి ఎత్తైన పక్కటెముకలు, ఎక్కువ దృఢత్వం మరియు లోడ్ సామర్థ్యాన్ని అందిస్తాయి, ఇది పొడవైన పరిధులు లేదా భారీ లోడ్లను అనుమతిస్తుంది. దిగువ పక్కటెముకలు, సుమారు 51 మిమీ, తక్కువ పరిధులు మరియు తేలికైన లోడ్లకు బాగా పని చేస్తాయి. సరైన ప్రొఫైల్ మరియు మందాన్ని నిర్ధారించడానికి నిర్మాణాత్మక గణన ఎల్లప్పుడూ నిర్వహించబడాలి.
ఇది ప్యానెల్ ప్రొఫైల్, మందం, స్పాన్ మరియు నిర్మాణ లోడ్లపై ఆధారపడి ఉంటుంది. కొన్ని కాన్ఫిగరేషన్లు నిర్దిష్ట స్పాన్ల వరకు షోరింగ్-ఫ్రీ ఇన్స్టాలేషన్ కోసం రూపొందించబడ్డాయి. తయారీదారు యొక్క స్పాన్ పట్టికలను సంప్రదించాలి మరియు స్ట్రక్చరల్ ఇంజనీర్ తప్పనిసరిగా నిర్మాణ క్రమాన్ని ధృవీకరించాలి.
ప్రాథమిక సూచనలు GB 55004-2021 (సమ్మిళిత నిర్మాణాలకు తప్పనిసరి కోడ్) మరియు జాతీయ ప్రామాణిక అట్లాస్ 05SG522. అలసట మరియు చల్లని-రూపొందించిన డిజైన్ కోసం, EN1993-1-3 తరచుగా ఉదహరించబడుతుంది. అభ్యర్థనపై మెటీరియల్ సర్టిఫికేట్లు మరియు పరీక్ష నివేదికలను అందించవచ్చు.
Tianjin SENBO బిల్డింగ్ మెటీరియల్స్ టెక్నాలజీ కో., లిమిటెడ్ అనేది లోడ్-బేరింగ్ ఫ్లోర్ డెక్కింగ్, కాంపోజిట్ ఫ్లోర్ డెక్కింగ్, స్టాండింగ్ సీమ్ రూఫింగ్ ప్యానెల్స్ మరియు ఇతర మెటల్ ఎన్వలప్ ఉత్పత్తుల తయారీదారు. మా ఉత్పత్తి స్థావరం జింఘై ఎకనామిక్ డెవలప్మెంట్ జోన్, టియాంజిన్, చైనాలో ఉంది, ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లు మరియు నాలుగు-దశల నాణ్యత తనిఖీ ప్రక్రియను కలిగి ఉంది. మా ఫ్యాక్టరీ, సర్టిఫికేషన్లు, టెస్టింగ్ సామర్థ్యాలు మరియు ప్రాజెక్ట్ రిఫరెన్స్ల గురించి మరింత సమాచారం కోసం, దయచేసి మా సందర్శించండిమా గురించిపేజీ లేదామా ఇంజనీరింగ్ బృందాన్ని సంప్రదించండి.
