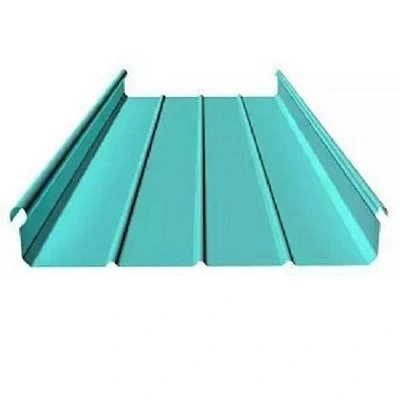

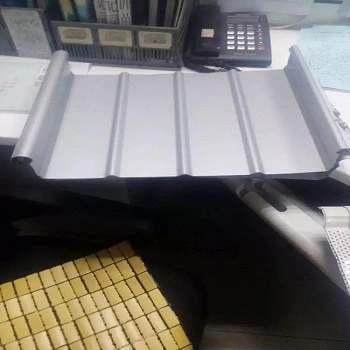

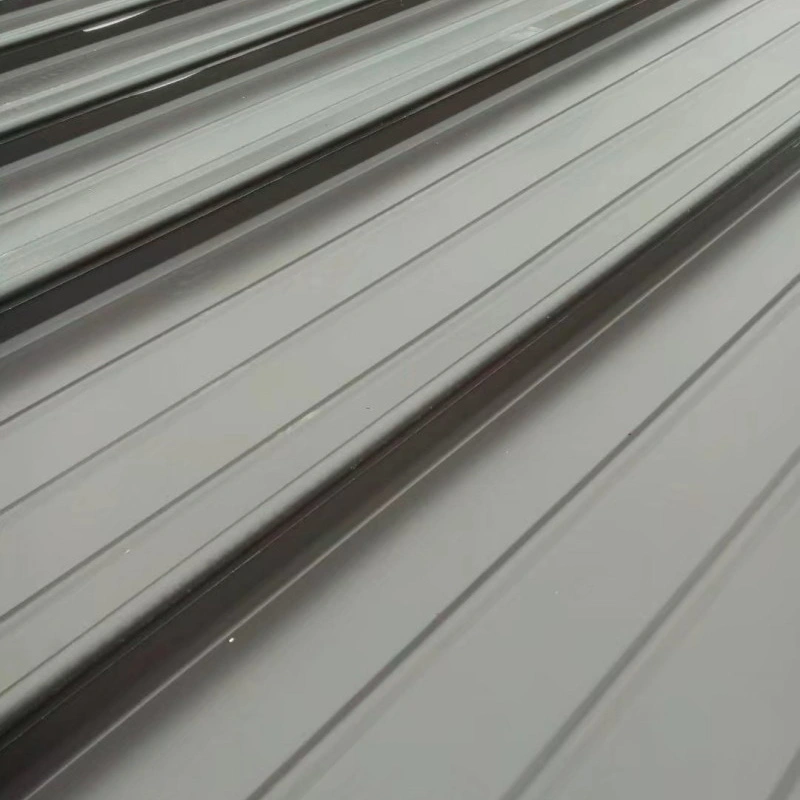

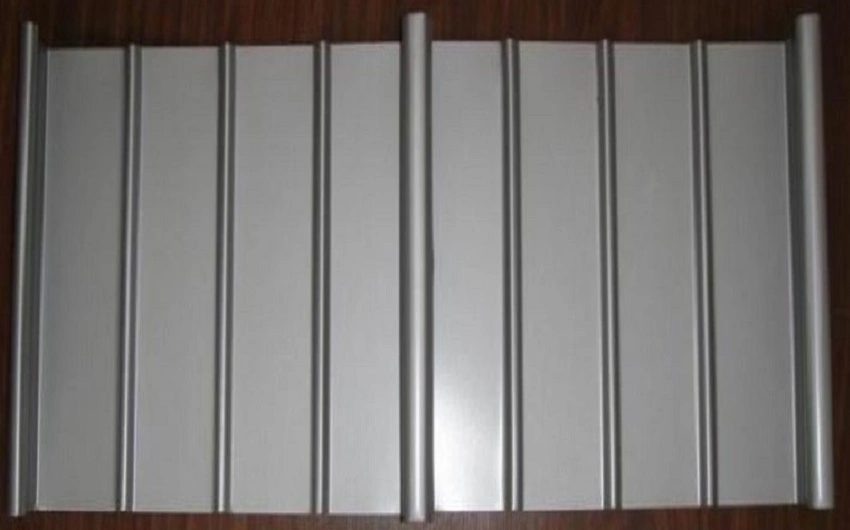

ఆర్కిటెక్చరల్ రూఫింగ్ మరియు వాల్ క్లాడింగ్ కోసం అల్యూమినియం-మెగ్నీషియం-మాంగనీస్ మెటల్ ప్యానెల్స్, రోల్ AA3004 సిరీస్ అల్యూమినియం-మెగ్నీషియం-మాంగనీస్ మిశ్రమంతో రూపొందించబడింది. మిశ్రమంలో సుమారు 1.0% నుండి 1.5% మాంగనీస్, 0.8% నుండి 1.3% మెగ్నీషియం, చిన్న మొత్తంలో సిలికాన్ మరియు రాగి మరియు బ్యాలెన్స్ అల్యూమినియం ఉంటాయి. ఈ కూర్పు తక్కువ బరువు, తగినంత బలం మరియు తుప్పు నిరోధకత యొక్క ఉపయోగకరమైన కలయికను ఇస్తుంది మరియు ఇది ప్రామాణిక సీమింగ్ మరియు రోల్ ఫార్మింగ్ పరికరాలతో అనుకూలంగా ఉంటుంది. SENBO ఈ ప్యానెల్లకు అల్లాయ్ గ్రేడ్, షీట్ మందం మరియు పూత నాణ్యతపై ఇన్కమింగ్ చెక్లను అందిస్తుంది మరియు ప్రొఫైల్ ఖచ్చితత్వం కోసం ఏర్పడే పంక్తులు పర్యవేక్షించబడతాయి.
విమానాశ్రయ టెర్మినల్స్, హై-స్పీడ్ రైల్వే స్టేషన్లు, స్పోర్ట్స్ స్టేడియాలు మరియు ఎగ్జిబిషన్ సెంటర్లు వంటి పెద్ద పబ్లిక్ భవనాల కోసం ప్యానెల్లు విస్తృతంగా పేర్కొనబడ్డాయి. ఉపరితలం ప్రీ-రోల్ పూతను పొందుతుంది, సాధారణంగా PVDF 70% పైన ఉన్న ఫ్లోరోకార్బన్ రెసిన్ కంటెంట్తో ఉంటుంది, ఇది రంగు స్థిరత్వం మరియు వాతావరణ నిరోధకతను అందిస్తుంది. రూఫింగ్ వ్యవస్థ స్లైడింగ్ T- క్లిప్లతో నిలబడి ఉన్న సీమ్ ప్రొఫైల్పై ఆధారపడి ఉంటుంది. క్లిప్లు థర్మల్ కదలికను అనుమతించేటప్పుడు ప్యానెల్లను సురక్షితంగా ఉంచుతాయి మరియు సీమ్ లాక్ సీలెంట్పై ఆధారపడకుండా వాటర్టైట్ జాయింట్ను సృష్టిస్తుంది.
| అంశం | విలువ | సూచన లేదా గమనికలు |
|---|---|---|
| బేస్ మెటీరియల్ గ్రేడ్ | AA3004 (AlMg1Mn1) | Mn 1.0%–1.5%, Mg 0.8%–1.3%, బ్యాలెన్స్ అల్యూమినియం |
| సాధారణ మందం | 0.7-1.2 మి.మీ | ముడతలు పెట్టిన షీట్లు 0.6 మిమీ వరకు అందుబాటులో ఉన్నాయి |
| సాధారణ ప్రొఫైల్లు | YX65-300/400/430/500, YX25-300/330/430 | స్టాండింగ్ సీమ్ సిస్టమ్స్; అనుకూల ప్రొఫైల్లు అందుబాటులో ఉన్నాయి |
| సాంద్రత | 2.73 గ్రా/సెం³ | దాదాపు మూడింట ఒక వంతు ఉక్కు |
| తన్యత బలం | 240-285 MPa | AA3004 H36/H46 నిగ్రహం |
| దిగుబడి బలం | ≥190 MPa | కనిష్టంగా పేర్కొనబడింది |
| పొడుగు | ≥3% | విరామ సమయంలో |
| సరళ విస్తరణ గుణకం | 0.000023 /°C | 20-100°C పరిధి |
| ఫైర్ రేటింగ్ | క్లాస్ A1 | కాని మండేది |
| డిజైన్ సర్వీస్ లైఫ్ | > 50 సంవత్సరాలు | పూత వారంటీ 15-20 సంవత్సరాలు |
| సంబంధిత ప్రమాణాలు | GB 50345, GB 50207, EN 573-3 | జాతీయ మరియు అంతర్జాతీయ సూచనలు |
అల్యూమినియం సాంద్రత 2.73 g/cm³, ఉక్కు కంటే దాదాపు మూడింట ఒక వంతు. ఇక్కడ ఉపయోగించిన AA3004 మిశ్రమం 240 MPa నుండి 285 MPa వరకు తన్యత బలం మరియు కనీసం 190 MPa దిగుబడి బలాన్ని చూపుతుంది. ఈ విలువలు పైకప్పు వ్యవస్థ పోల్చదగిన ఉక్కు పైకప్పు కంటే తేలికగా ఉండటానికి అనుమతిస్తాయి, ఇది సహాయక నిర్మాణంపై లోడ్ని తగ్గిస్తుంది. దీర్ఘకాల భవనాలు మరియు పునర్నిర్మాణ పనులలో, బరువు ఆదా సుమారు 30% కి చేరుకుంటుంది.
గాలికి గురైనప్పుడు, ప్యానెల్ ఉపరితలం దట్టమైన అల్యూమినియం ఆక్సైడ్ పొరను ఏర్పరుస్తుంది, ఇది మరింత తుప్పును తగ్గిస్తుంది. మిశ్రమం అనేక ఆమ్లాలు మరియు ఆల్కాలిస్ నుండి దాడిని నిరోధిస్తుంది మరియు PVDF పూత మరొక రక్షణ అవరోధాన్ని జోడిస్తుంది. ఈ లక్షణాలు బేస్ మెటల్ కోసం 50 సంవత్సరాల కంటే ఎక్కువ డిజైన్ జీవితానికి మద్దతు ఇస్తాయి. పూత వ్యవస్థ సాధారణంగా 15 నుండి 20 సంవత్సరాల వారంటీని కలిగి ఉంటుంది.

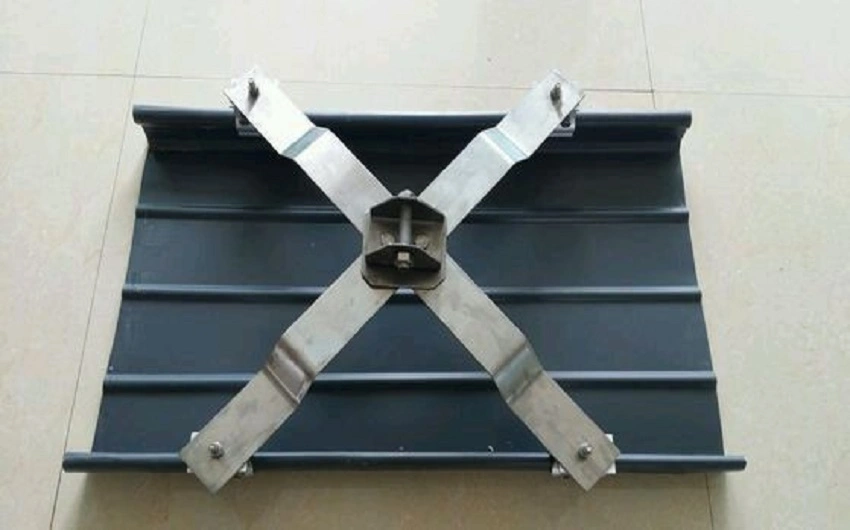

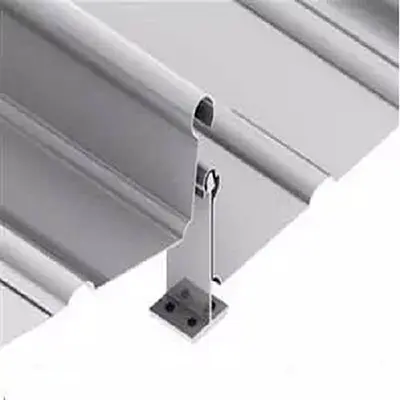

స్టాండింగ్ సీమ్ ప్రొఫైల్ T-క్లిప్లను ఉపయోగిస్తుంది, ఇవి థర్మల్ కదలికకు అనుగుణంగా పైకప్పు వాలు వెంట జారిపోతాయి. ప్యానెల్లు ముందుగా తయారు చేయబడ్డాయి మరియు సైట్లో సమీకరించబడతాయి, ఇది నిర్మాణ సమయాన్ని 30% కంటే ఎక్కువ తగ్గిస్తుంది మరియు 3 మిమీ లోపల సంస్థాపన సహనాన్ని ఉంచుతుంది. Xi'an-Yan'an రైల్వేలోని ఫుపింగ్ సౌత్ స్టేషన్లో, 4,000 m² పైకప్పు నాన్-పెనెట్రేటింగ్ మెకానికల్ లాక్ సిస్టమ్ను ఉపయోగించింది. ఫలితంగా మంచి గాలి ఉద్ధరణ నిరోధకత మరియు సంక్లిష్ట ఆకృతులను అనుసరించే సామర్థ్యంతో నీరు చొరబడని ఉపరితలం ఏర్పడింది. 4,585 m² పైకప్పు విస్తీర్ణంతో ఉన్న గ్యాలింగ్ స్టేషన్, స్టాండింగ్ సీమ్ ప్యానెల్, వాటర్ఫ్రూఫింగ్ లేయర్, ఇన్సులేషన్, ఆవిరి అవరోధం, ఒక ధ్వని పొర మరియు అల్-Zn పూతతో కూడిన ప్రొఫైల్డ్ బేస్ షీట్తో కూడిన మిశ్రమ నిర్మాణాన్ని ఉపయోగించింది.
రూఫింగ్ వ్యవస్థ క్లాస్ A1 ఫైర్ రేటింగ్ను పొందుతుంది. 660°C ద్రవీభవన స్థానంతో, అల్యూమినియం అగ్నిమాపకానికి సహాయం చేసే ఉపరితలం అంతటా మంటను వ్యాపింపజేయడం కంటే స్థానికంగా మంటల్లో కాలిపోతుంది. మెరుపు రక్షణ కోసం, కనీసం 0.7 mm మందం కలిగిన ప్యానెల్లు GB 50057 ప్రకారం ఎయిర్ టెర్మినేషన్ పరికరాల వలె నేరుగా పని చేయవచ్చు. ఇది మెరుపు కండక్టర్ల కోసం ప్రత్యేక పైకప్పు చొచ్చుకుపోయే అవసరాన్ని తొలగిస్తుంది.
మిశ్రమం నేరుగా, కుంభాకార వక్ర, పుటాకార వక్ర మరియు ఫ్యాన్-ఆకారపు ప్యానెల్లుగా ఏర్పడుతుంది. ఇది ఒకే-వాలు, ద్వంద్వ-వాలు, ఒకే వంపు మరియు రెట్టింపు వక్రత పైకప్పు జ్యామితికి మద్దతు ఇస్తుంది. మెటీరియల్ యొక్క డక్టిలిటీ ఆన్-సైట్ సీమింగ్ ఆపరేషన్ల సమయంలో కూడా సహాయపడుతుంది.
మెటీరియల్ సర్టిఫికెట్లు అల్లాయ్ గ్రేడ్, మెకానికల్ లక్షణాలు మరియు పూత రకాన్ని నిర్ధారించాలి. ఉత్పత్తి కవర్ ప్యానెల్ వెడల్పు, పక్కటెముకల ఎత్తు మరియు పొడవు సమయంలో డైమెన్షనల్ తనిఖీలు. పెద్ద ప్రాజెక్టుల కోసం, పూత మందం మరియు సంశ్లేషణ కోసం నమూనాలను పరీక్షించవచ్చు. ఆన్-సైట్ రిసీవింగ్ ఇన్స్టాలేషన్కు ముందు ప్యానెల్ కౌంట్, ప్రొఫైల్ మరియు ఉపరితల స్థితిని ధృవీకరించాలి.
3003 వంటి సాధారణ వాణిజ్య మిశ్రమాల కంటే AA3004 అధిక మాంగనీస్ మరియు మెగ్నీషియంను కలిగి ఉంది. ఇది మంచి బలం మరియు తుప్పు నిరోధకతను అందిస్తుంది, అయితే సీమ్ ప్రొఫైల్లను నిలబెట్టడానికి సరిపోతుంది. ఈ సంతులనం కారణంగా ఇది రూఫింగ్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది.
అవును, అదే మెటీరియల్ మరియు స్టాండింగ్ సీమ్ సిస్టమ్ను వాల్ క్లాడింగ్కు అన్వయించవచ్చు. ప్రొఫైల్ కొలతలు భిన్నంగా ఉండవచ్చు మరియు గోడల కోసం గాలి లోడ్ అవసరాలు విడిగా తనిఖీ చేయబడాలి.

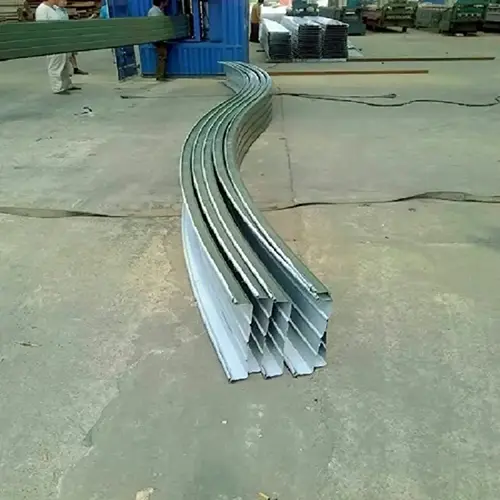

అవసరమైన వ్యాసార్థానికి రోల్ ఫార్మింగ్ లేదా ప్రెస్ బ్రేకింగ్ ద్వారా వంగిన ప్యానెల్లు ఏర్పడతాయి. షీట్ను రూపొందించడానికి ముందు వేరియబుల్ వెడల్పుకు కత్తిరించడం ద్వారా టాపర్డ్ ప్యానెల్లు తయారు చేయబడతాయి. ఏర్పడే పరిమితులు ప్యానెల్ ప్రొఫైల్ మరియు మెటీరియల్ టెంపర్పై ఆధారపడి ఉంటాయి, కాబట్టి సరఫరాదారు డిజైన్ ప్రారంభంలోనే సాధ్యతను నిర్ధారించాలి.
తేమతో కూడిన గాలి ఇన్సులేషన్లోకి చేరకుండా మరియు సంక్షేపణకు కారణమయ్యేలా నిరోధించడానికి ఒక ఆవిరి నియంత్రణ పొర సాధారణంగా పైకప్పు నిర్మాణంలో చేర్చబడుతుంది. నిర్దిష్ట పొరలు భవనం వినియోగం మరియు వాతావరణంపై ఆధారపడి ఉంటాయి. పైకప్పు వ్యవస్థ డిజైనర్ తగిన నిర్మాణాన్ని పేర్కొనాలి.
