రాక్ ఉన్ని శాండ్విచ్ ప్యానెల్లు

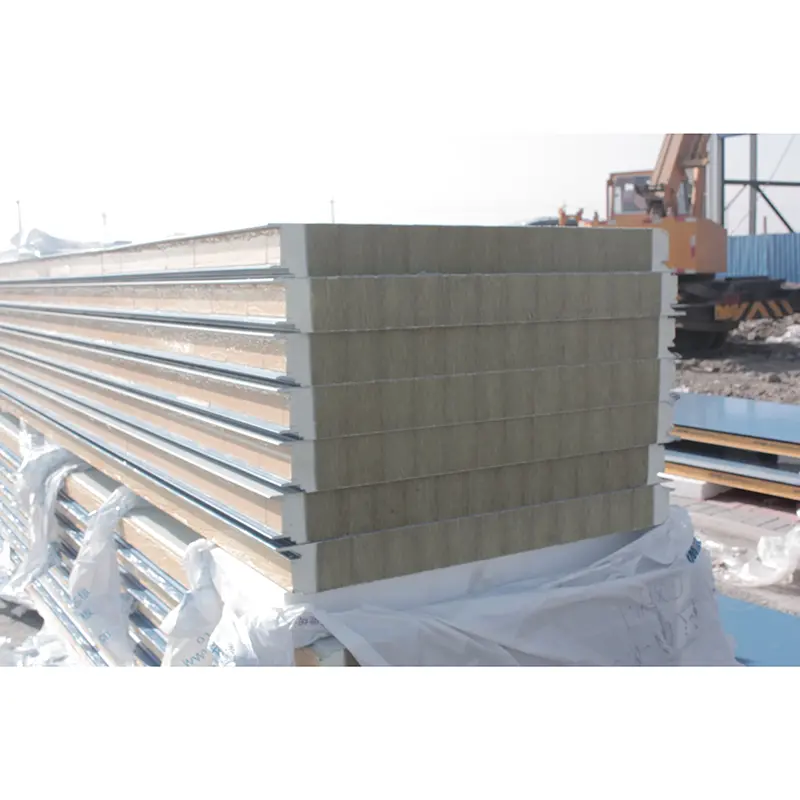

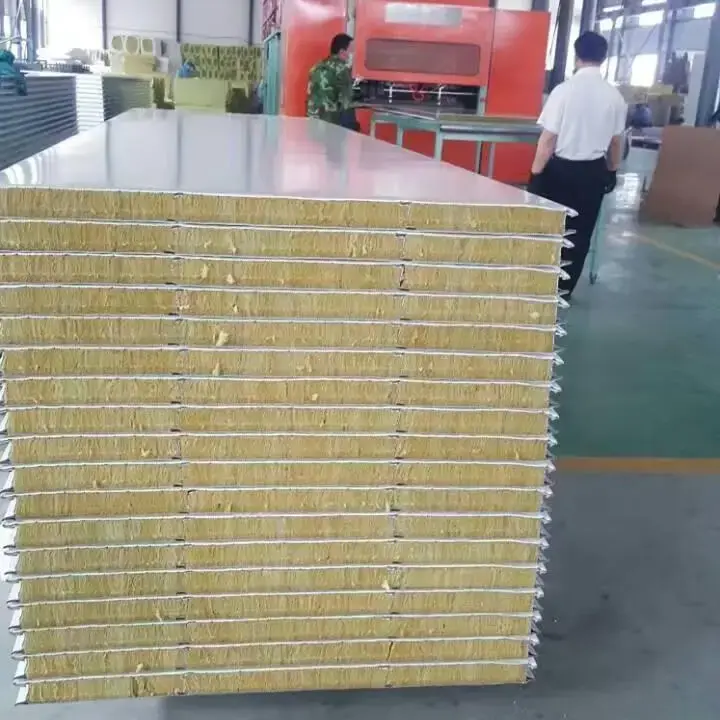

రాక్ ఉన్ని శాండ్‌విచ్ ప్యానెల్‌లు మెటల్ ఫేసింగ్‌లు మరియు రాక్ ఉన్ని కోర్‌తో కూడిన మిశ్రమ ప్యానెల్‌లు. బసాల్ట్ మరియు డోలమైట్ వంటి సహజ ఖనిజాల నుండి కోర్ ఉత్పత్తి చేయబడుతుంది, వీటిని అధిక ఉష్ణోగ్రతల వద్ద కరిగించి, నాలుగు-రోల్ సెంట్రిఫ్యూగల్ ప్రక్రియ ద్వారా ఫైబర్ చేయబడి, బైండర్లు మరియు నీటి వికర్షకాలతో చికిత్స చేసి, ఆపై స్ట్రిప్స్‌గా నయమవుతుంది. లామినేషన్‌కు ముందు, కోర్ స్ట్రిప్స్ కట్ చేసి 90 డిగ్రీలు తిప్పబడతాయి, తద్వారా ఫైబర్ ఓరియంటేషన్ ప్యానెల్ ఉపరితలంపై లంబంగా ఉంటుంది. ఇది సంపీడన బలం మరియు ఫ్లెక్చరల్ దృఢత్వాన్ని మెరుగుపరుస్తుంది.

ఫేసింగ్ మెటీరియల్స్‌లో 0.4 మిమీ నుండి 0.8 మిమీ వరకు మందంతో కలర్-కోటెడ్ స్టీల్, గాల్వనైజ్డ్ స్టీల్ లేదా అల్-జెండ్ అల్లాయ్ కోటెడ్ స్టీల్ ఉన్నాయి. అందుబాటులో ఉన్న ఉపరితల పూతలు పాలిస్టర్ (PE), సిలికాన్-మార్పు చేసిన పాలిస్టర్ (SMP), అధిక-మన్నిక కలిగిన పాలిస్టర్ (HDP) లేదా PVDF ఫ్లోరోకార్బన్. రాక్ ఉన్ని కోర్ సాంద్రత 100 kg/m³ నుండి 150 kg/m³ వరకు ఉంటుంది, 120 kg/m³ ప్రామాణిక ఎంపికగా ఉంటుంది. కోర్ ఒక సమీకృత ప్యానెల్‌ను రూపొందించడానికి అధిక-బలం అంటుకునే మెటల్ ఫేసింగ్‌లకు బంధించబడింది.

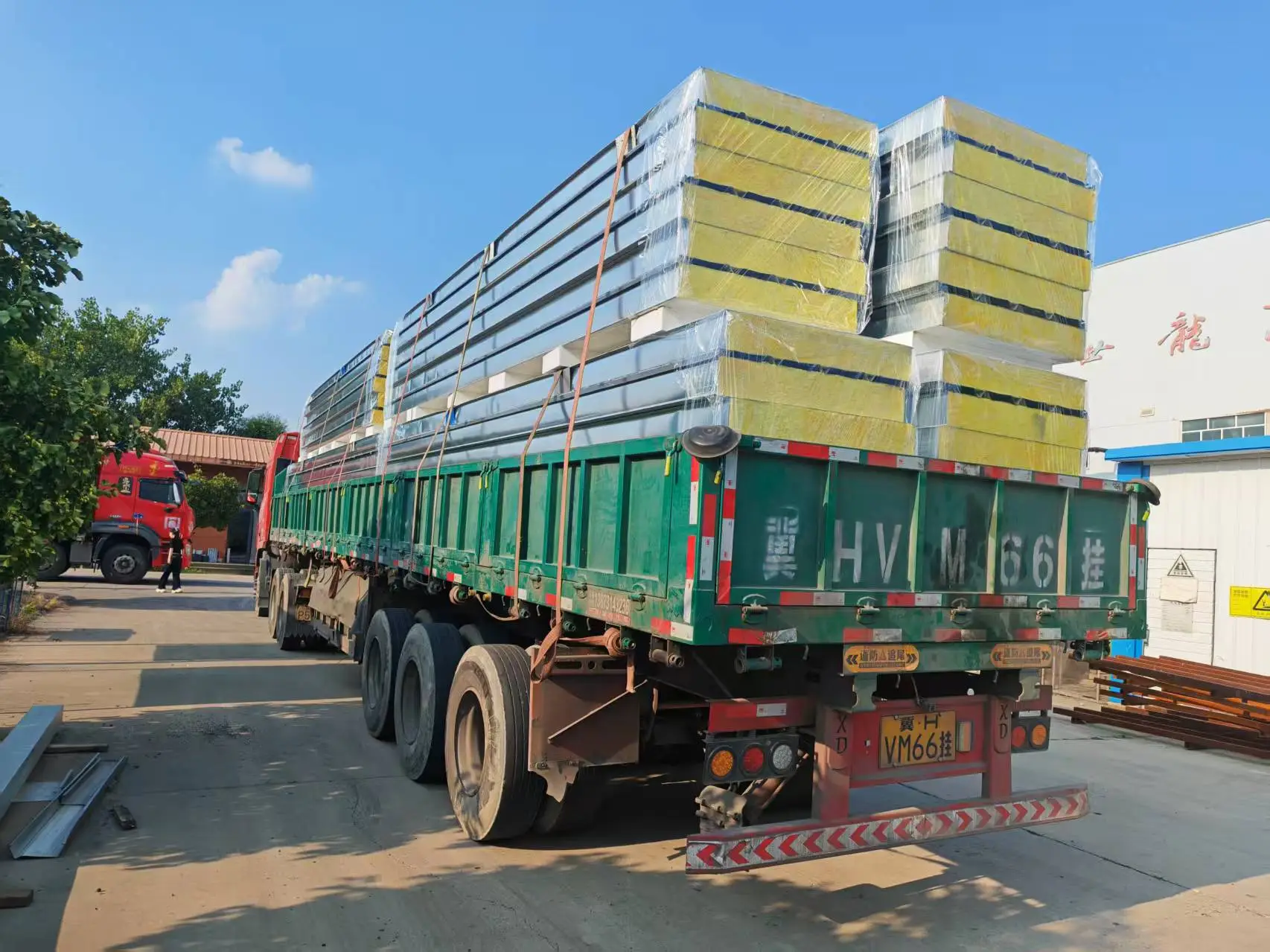

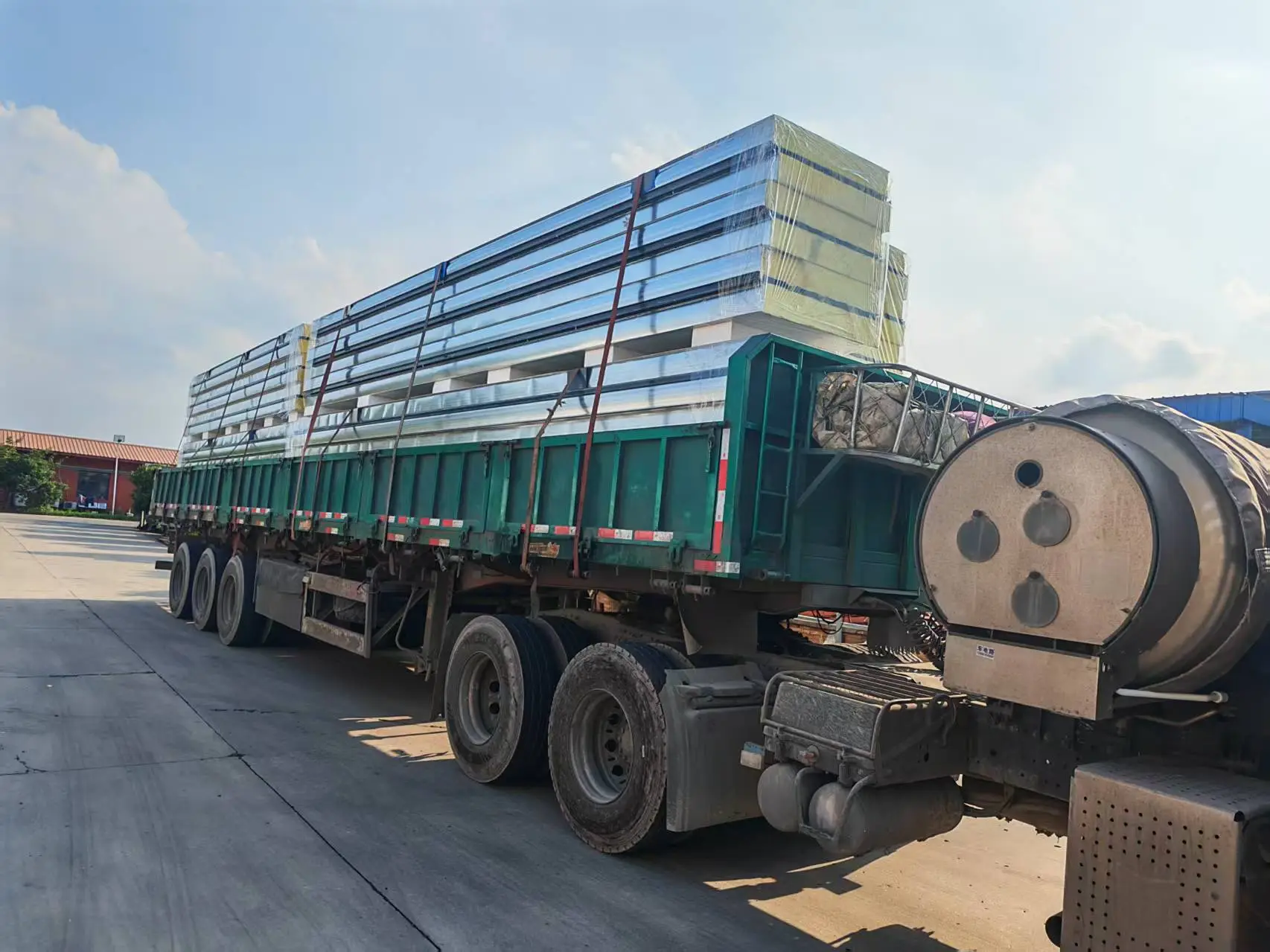

ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా ప్యానెల్ మందాన్ని 50 mm నుండి 150 mm వరకు అనుకూలీకరించవచ్చు. ప్రభావవంతమైన వెడల్పు సాధారణంగా 900 mm లేదా 1000 mm, ముడతలు పెట్టిన ప్రొఫైల్‌ల కోసం 1000 mm ఉపయోగించబడుతుంది. రవాణా పరిస్థితులపై ఆధారపడి ప్యానెల్ పొడవు 15,000 మిమీ వరకు చేరుకుంటుంది.

సాంకేతిక లక్షణాలు

పనితీరు డేటా మరియు ధృవీకరణ

1. ఫైర్ పెర్ఫార్మెన్స్: క్లాస్ A నాన్-కాంబస్టిబుల్

రాక్ వూల్ కోర్ అనేది GB 8624 క్లాస్ A (A1) కాని మండే ప్రమాణానికి అనుగుణంగా ఉండే అకర్బన పీచు పదార్థం. 50 mm మందపాటి రాక్ ఉన్ని శాండ్‌విచ్ ప్యానెల్ కనీసం 60 నిమిషాలు, 100 mm ప్యానెల్ కనీసం 120 నిమిషాలు మరియు 150 mm ప్యానెల్ కనీసం 180 నిమిషాలు అగ్ని నిరోధక వ్యవధిని అందిస్తుందని అగ్ని నిరోధక పరీక్షలు ధృవీకరించాయి. కోర్ 1000 ° C కంటే ఎక్కువ ఉష్ణోగ్రతలను తట్టుకోగలదు. ఇది అగ్నికి గురైనప్పుడు కరిగించబడదు, కరిగిపోదు లేదా కరిగిన బిందువులను ఉత్పత్తి చేయదు మరియు విషపూరిత పొగలను విడుదల చేయదు. ఈ పనితీరు క్లీన్ రూమ్స్ డిజైన్ కోడ్‌లో పేర్కొన్న వాటితో సహా, ఎన్వలప్ మెటీరియల్‌లను నిర్మించడానికి తప్పనిసరి అగ్ని భద్రతా అవసరాలకు అనుగుణంగా ఉంటుంది. హుయినాన్ మైనింగ్ గ్రూప్ ద్వారా పబ్లిక్ ప్రొక్యూర్‌మెంట్ ప్రాజెక్ట్‌కు రాక్ ఉన్ని శాండ్‌విచ్ ప్యానెల్‌లకు క్లాస్ A ఫైర్ రేటింగ్ అవసరం, ఇది పారిశ్రామిక అనువర్తనాల్లో అగ్ని భద్రత కోసం క్లిష్టమైన డిమాండ్‌ను ప్రతిబింబిస్తుంది.

2. థర్మల్ ఇన్సులేషన్ పనితీరు

రాక్ ఉన్ని కోర్ యొక్క ఉష్ణ వాహకత 0.040 W/(m·K) నుండి 0.048 W/(m·K) వరకు ఉంటుంది, పరిసర ఉష్ణోగ్రత వద్ద విలువ 0.043 W/(m·K) మించకూడదు. 100 mm మందపాటి రాక్ ఉన్ని శాండ్‌విచ్ ప్యానెల్ 0.404 W/(m²·K) కంటే ఎక్కువ ఉష్ణ బదిలీ గుణకాన్ని కలిగి ఉంటుంది, ఇది ఇంధన వినియోగంలో 75% తగ్గింపు కోసం జాతీయ ప్రమాణానికి నేరుగా అనుగుణంగా ఉంటుంది. BASF ఝంజియాంగ్ వెర్బండ్ సైట్ ప్రాజెక్ట్ యొక్క గోడ మరియు పైకప్పు వ్యవస్థలలో రాక్ ఉన్ని కోర్లు ఉపయోగించబడ్డాయి, అంతర్గత మరియు బాహ్య ప్రదేశాల మధ్య ఉష్ణ బదిలీని సమర్థవంతంగా తగ్గించడం మరియు ఫ్యాక్టరీ మరియు కార్యాలయ ప్రాంతాలలో శక్తి వినియోగాన్ని తగ్గించడం.

3. బంధం మరియు యాంత్రిక లక్షణాలు

మెటల్ ఫేసింగ్‌లు మరియు రాక్ ఉన్ని కోర్ మధ్య బంధం బలం 0.06 MPa కంటే ఎక్కువగా ఉండాలి. పీల్ పరీక్షలలో, మెటల్ ఫేసింగ్‌లపై మిగిలిన కోర్ మెటీరియల్ సమానంగా పంపిణీ చేయబడాలి మరియు బంధిత ఉపరితల వైశాల్యంలో కనీసం 85% కవర్ చేయాలి. మధ్యస్థ విక్షేపం L₀/250కి చేరుకున్నప్పుడు, ఫ్లెక్చరల్ లోడ్ సామర్థ్యం తప్పనిసరిగా 0.5 kN/m² కంటే తక్కువ ఉండకూడదు. ఒక 100 mm మందపాటి అగ్ని-నిరోధక రాక్ ఉన్ని శాండ్‌విచ్ ప్యానెల్ కోసం, కొలిచిన ఫ్లెక్చురల్ లోడ్ సామర్థ్యం 2.68 kN/m²కి చేరుకుంది, ఇది కనీస అవసరాన్ని గణనీయంగా మించిపోయింది. 120 kg/m³ యొక్క ప్రధాన సాంద్రత మరియు ప్యానెల్ ఉపరితలానికి లంబంగా ఉండే ఫైబర్ విన్యాసాన్ని దీర్ఘ-కాల వినియోగంలో నిర్మాణ దృఢత్వం మరియు ఫ్లెక్చరల్ పనితీరును అందిస్తాయి.

4. ధ్వని శోషణ మరియు ఇన్సులేషన్

రాక్ ఉన్ని కోర్ యొక్క పోరస్ ఫైబర్ నిర్మాణం కొలవగల ధ్వని శోషణను అందిస్తుంది. 50 mm మందపాటి ప్యానెల్ 29 dB యొక్క వెయిటెడ్ సౌండ్ ఇన్సులేషన్ విలువను సాధిస్తుంది, పైకప్పుపై వర్షం లేదా వడగళ్ల ప్రభావం వల్ల ఇండోర్ శబ్దాన్ని సమర్థవంతంగా తగ్గిస్తుంది. ISO 354 పరీక్ష ప్రకారం, ధ్వని శోషణ పనితీరు DELTA LA = 15.7 dB(A)కి చేరుకుంటుంది.

5. ఇంజనీరింగ్ అప్లికేషన్ ధ్రువీకరణ

రాక్ వూల్ శాండ్‌విచ్ ప్యానెల్‌లు బహుళ వాస్తవ-ప్రపంచ ప్రాజెక్ట్‌లలో ధృవీకరించబడ్డాయి. BASF ఝంజియాంగ్ వెర్బండ్ సైట్, BASF గ్రూప్ యొక్క మూడవ-అతిపెద్ద సమీకృత ఉత్పత్తి స్థావరం ప్రపంచవ్యాప్తంగా, గోడలు మరియు రూఫింగ్ కోసం రాక్ ఉన్ని శాండ్‌విచ్ ప్యానెల్ వ్యవస్థలను విస్తృతంగా ఉపయోగించింది. ఉత్పత్తి అధిక తేమ, అధిక లవణీయత తీరప్రాంత పరిస్థితులు మరియు టైఫూన్ ఎక్స్‌పోజర్‌లో వాతావరణ నిరోధకత మరియు నిర్మాణ స్థిరత్వాన్ని ప్రదర్శించింది.
షాంఘైలో పెద్ద థీమ్ పార్క్, బీజింగ్‌లోని ఎత్తైన భవనం మరియు గ్వాంగ్‌జౌ మరియు లుయోయాంగ్‌లోని పారిశ్రామిక ప్లాంట్లు సహా ఇతర ప్రాజెక్టులు థర్మల్ ఇన్సులేషన్, సౌండ్‌ఫ్రూఫింగ్ మరియు ఫైర్ సేఫ్టీని మెరుగుపరచడానికి మెటీరియల్‌ను ఉపయోగించాయి.
Yixing Yunxi కమర్షియల్ బిల్డింగ్ మరియు Jingtang వేర్‌హౌస్‌లో రూఫ్ పునరుద్ధరణ ప్రాజెక్ట్‌లు ఇప్పటికే ఉన్న పైకప్పులను పూర్తిగా రాక్ ఉన్ని శాండ్‌విచ్ ప్యానెల్‌లతో భర్తీ చేయడం మరియు నిర్మాణాన్ని బలోపేతం చేయడానికి మెటల్ సపోర్ట్ సిస్టమ్‌లను జోడించడం, మొత్తం భారాన్ని మోసే సామర్థ్యం మరియు గాలి పీడన నిరోధకతను మెరుగుపరిచాయి.

ఇన్‌స్టాలేషన్ మరియు ఫ్యాబ్రికేషన్ నోట్స్

• మెటల్ ఫేసింగ్‌ల స్థానికీకరించిన వైకల్యాన్ని నివారించడానికి ప్యానెల్‌లను నిర్వహించేటప్పుడు విస్తృత మృదువైన స్లింగ్‌లను ఉపయోగించండి.
• తేమ శోషణ లేదా కలుషితాన్ని నిరోధించడానికి ప్రత్యేక సాధనాలతో ప్యానెల్‌లను కత్తిరించండి మరియు కత్తిరించిన అంచుల నుండి కోర్ శిధిలాలను వెంటనే శుభ్రం చేయండి.
• గాలి మరియు నీటి బిగుతును నిర్ధారించడానికి కీళ్ల వద్ద సీలెంట్‌ను వర్తించండి లేదా సరిపోలే ఫాస్టెనర్‌లను ఉపయోగించండి.
• పొడి, వెంటిలేషన్ ప్రదేశంలో ప్యానెళ్లను నిల్వ చేయండి, నేల నుండి పైకి లేపబడి, దీర్ఘకాలిక నిల్వ అవసరమైతే వాటర్‌ప్రూఫ్ షీటింగ్‌తో కప్పబడి ఉంటుంది.
• ప్యానెల్ పక్కటెముకల నుండి ఆన్-సైట్ ఓపెనింగ్‌లను ఉంచండి మరియు కత్తిరించిన తర్వాత వాటర్‌ఫ్రూఫింగ్ మరియు సీలింగ్‌ను వర్తింపజేయండి.

తరచుగా అడిగే ప్రశ్నలు

రాక్ ఉన్ని శాండ్‌విచ్ ప్యానెల్‌లు మరియు పాలియురేతేన్ శాండ్‌విచ్ ప్యానెల్‌ల మధ్య అగ్ని పనితీరులో తేడా ఏమిటి?

రాక్ ఉన్ని కోర్ మండేది కాదు మరియు క్లాస్ A ఫైర్ రేటింగ్‌ను సాధించింది. పాలియురేతేన్ కోర్లు సాధారణంగా B1 లేదా B2గా రేట్ చేయబడతాయి. పారిశ్రామిక ప్లాంట్లు, పబ్లిక్ భవనాలు మరియు క్లీన్‌రూమ్‌లు వంటి అధిక అగ్ని భద్రతా అవసరాలు ఉన్న భవనాల కోసం, రాక్ ఉన్ని శాండ్‌విచ్ ప్యానెల్లు మరింత నమ్మదగిన ఎంపిక.

రాక్ ఉన్ని శాండ్‌విచ్ ప్యానెల్‌ల నాణ్యతను నేను ఎలా ధృవీకరించగలను?

సరఫరాదారు నుండి మూడవ పక్ష పరీక్ష నివేదికలను అభ్యర్థించండి మరియు GB/T 23932-2009 అవసరాలకు వ్యతిరేకంగా ఉష్ణ వాహకత, బాండ్ బలం, పీల్ ప్రాంతం, అగ్ని నిరోధకత రేటింగ్ మరియు దహన పనితీరు వంటి కీలక సూచికలను తనిఖీ చేయండి. ఆన్-సైట్ తనిఖీలో ఉపరితల ఫ్లాట్‌నెస్, కట్ అంచుల వద్ద కోర్ ఏకరూపత మరియు గీతలు లేకపోవడాన్ని కలిగి ఉండాలి.

రాక్ ఉన్ని శాండ్‌విచ్ ప్యానెల్‌ల యొక్క ఆశించిన సేవా జీవితం ఎంత?

PVDF లేదా HDP పూతలతో కూడిన ప్యానెల్లు సాధారణ ఉపయోగం మరియు నిర్వహణ పరిస్థితులలో 20 సంవత్సరాల కంటే ఎక్కువ కాలం ఉంటాయి. వాస్తవ సేవా జీవితం పర్యావరణ తుప్పు, UV ఎక్స్పోజర్, యాంత్రిక నష్టం మరియు ఇతర కారకాలపై ఆధారపడి ఉంటుంది. రెగ్యులర్ తనిఖీ మరియు నిర్వహణ సేవ వ్యవధిని పొడిగించవచ్చు.

నిర్దిష్ట ప్రాజెక్ట్‌ల కోసం కొలతలు మరియు రంగులను అనుకూలీకరించవచ్చా?

అవును. ప్యానెల్ మందం, పొడవు, ఫేసింగ్ కలర్ మరియు పూత రకాన్ని అనుకూలీకరించవచ్చు. డిజైన్ దశలో తయారీదారుతో ప్రొడక్షన్ టాలరెన్స్‌లు, కనిష్ట ఆర్డర్ పరిమాణాలు మరియు డెలివరీ లీడ్ టైమ్‌లను నిర్ధారించాలని సిఫార్సు చేయబడింది.

నాణ్యత హామీ మరియు తనిఖీ

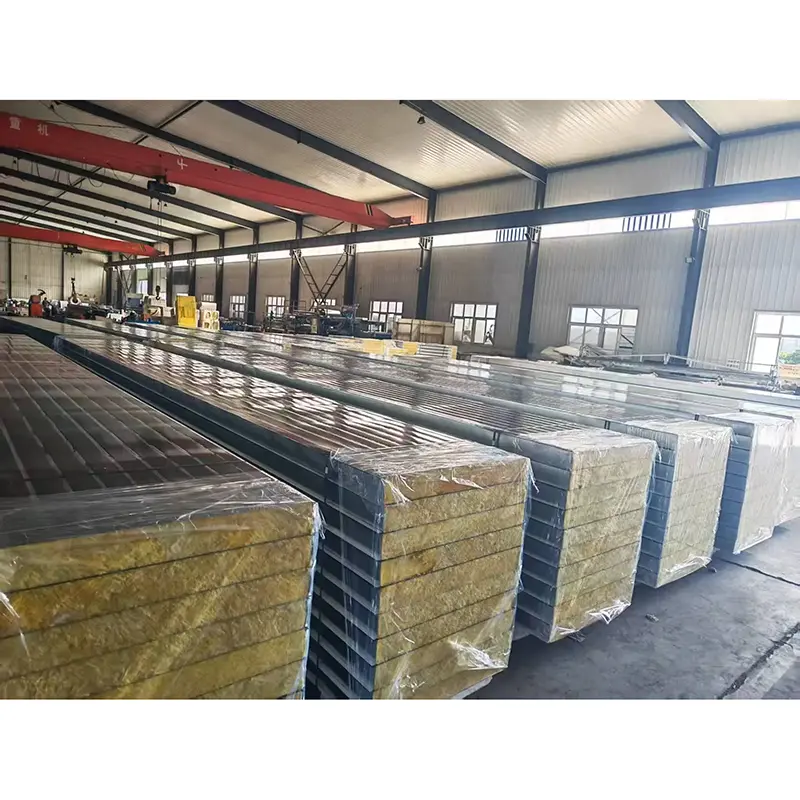

ప్రతి బ్యాచ్ కోసం ఇన్‌కమింగ్ ముడి పదార్థాలు తనిఖీ చేయబడతాయి, వీటిలో ఫేసింగ్ మందం, పూత సంశ్లేషణ, కోర్ సాంద్రత మరియు ఫైబర్ ఓరియంటేషన్ ఉన్నాయి. ప్రక్రియలో తనిఖీలు కొలతలు, బంధం మరియు ఉపరితల నాణ్యతను కవర్ చేస్తాయి. పూర్తయిన ఉత్పత్తులు రవాణాకు ముందు ప్యాకేజింగ్ మరియు స్టాకింగ్ కోసం తనిఖీ చేయబడతాయి. GB/T 23932-2009కి అనుగుణంగా అన్ని ఉత్పత్తులను ఫ్యాక్టరీ తనిఖీ నివేదికలతో సరఫరా చేయవచ్చు. ప్రాజెక్ట్ అభ్యర్థనపై మూడవ పక్షం రకం పరీక్ష నివేదికలు కూడా అందుబాటులో ఉంటాయి.
