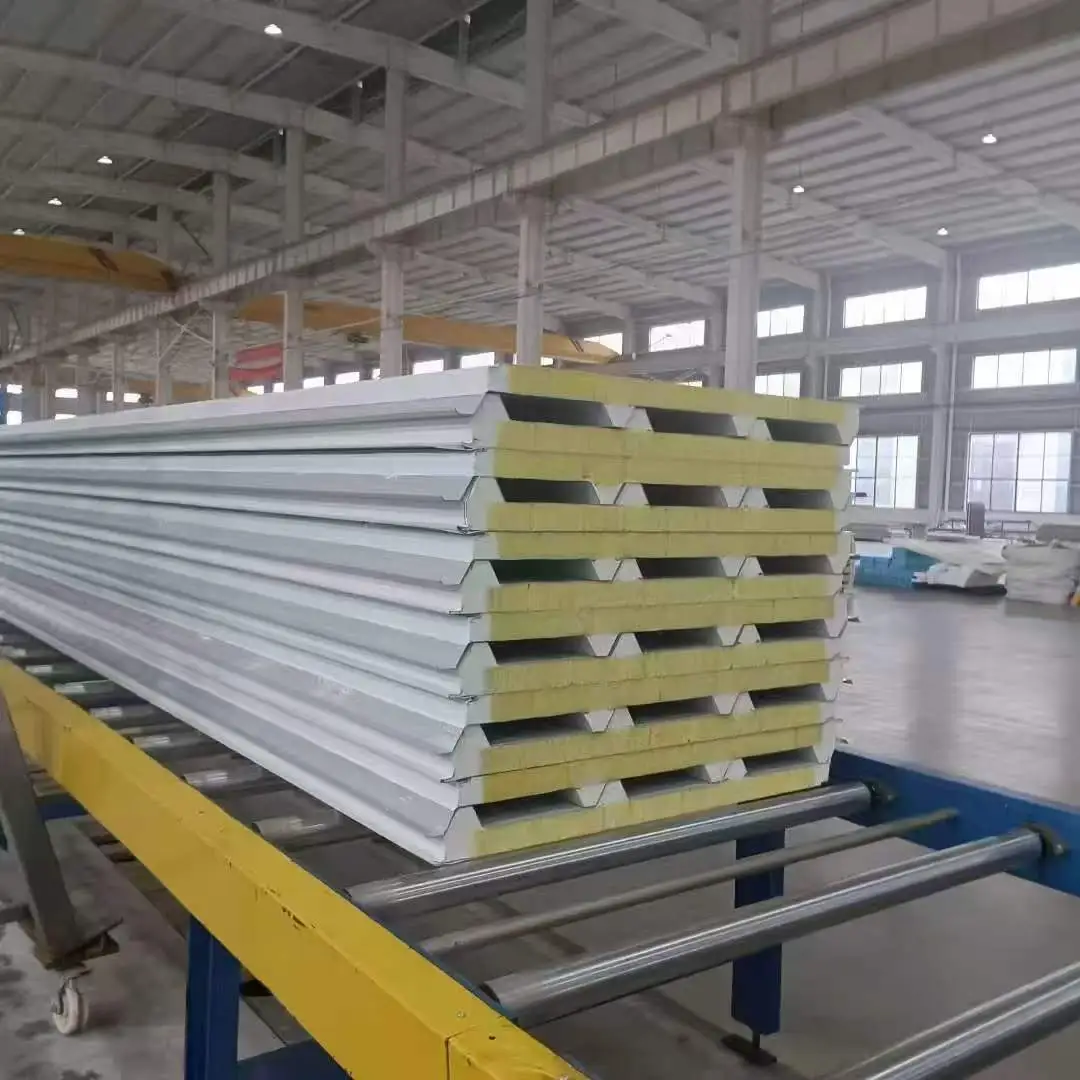

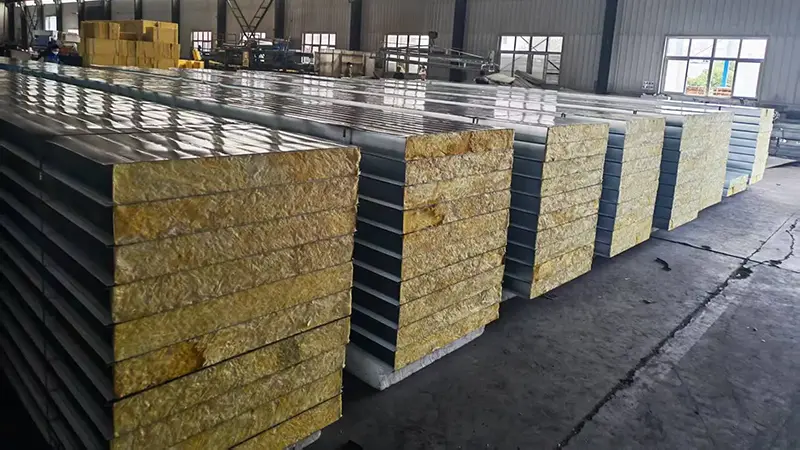

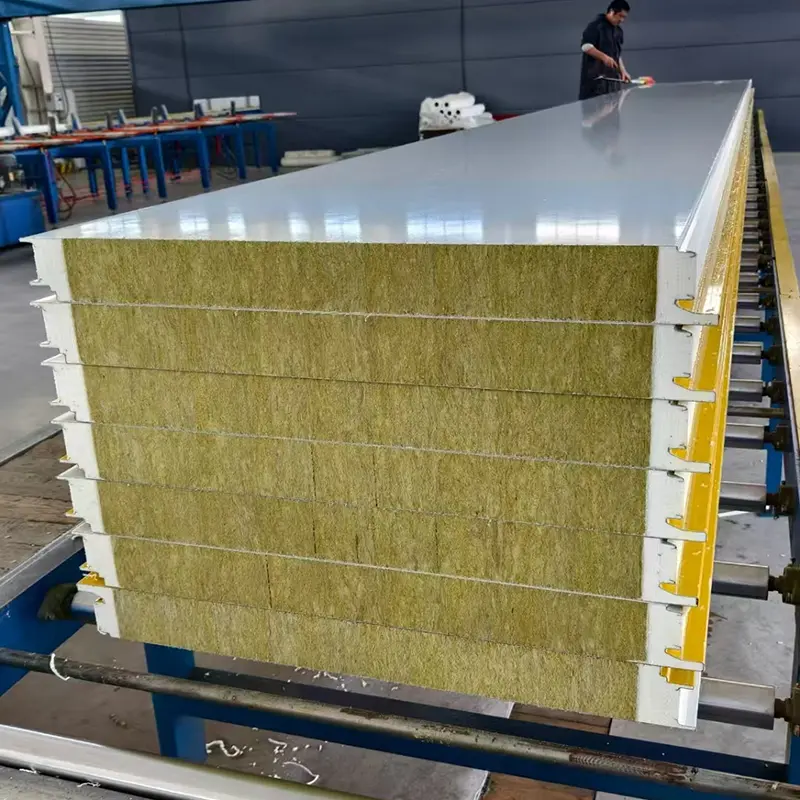

రూఫ్ రాక్ ఉన్ని శాండ్విచ్ ప్యానెల్లు, మెటల్-ఫేస్డ్ కాంపోజిట్ ప్యానెల్లు అని కూడా పిలుస్తారు, తేలికపాటి కోర్ మెటీరియల్తో బంధించబడిన రెండు సన్నని మెటల్ ఫేసింగ్ షీట్లు ఉంటాయి. ఫేసింగ్ షీట్లు సాధారణంగా 0.4 mm నుండి 0.8 mm మందంగా ఉంటాయి మరియు గాల్వనైజ్డ్ స్టీల్, కలర్-కోటెడ్ స్టీల్, Al-Zn కోటెడ్ స్టీల్ లేదా అల్యూమినియం మిశ్రమం కావచ్చు. అగ్ని భద్రత, థర్మల్ ఇన్సులేషన్ మరియు బడ్జెట్ అవసరాల ఆధారంగా కోర్ మెటీరియల్ ఎంపిక చేయబడుతుంది. సాధారణ ప్రధాన ఎంపికలు రాక్ ఉన్ని, దృఢమైన పాలియురేతేన్ (PU), మరియు పాలీస్టైరిన్ (EPS). ఫేసింగ్లు మరియు కోర్ అంటుకునేతో బంధించబడి, ఒత్తిడితో కూడిన చర్మ నిర్మాణాన్ని ఏర్పరుస్తాయి. మెటల్ ఫేసింగ్లు తన్యత మరియు సంపీడన శక్తులను కలిగి ఉంటాయి, అయితే కోర్ కోత ఒత్తిడిని బదిలీ చేస్తుంది మరియు ఫేసింగ్లను వేరుగా ఉంచుతుంది, ఫలితంగా ప్యానెల్ బరువుకు సంబంధించి అధిక ఫ్లెక్చరల్ దృఢత్వం ఏర్పడుతుంది.
రూఫ్ రాక్ ఉన్ని శాండ్విచ్ ప్యానెల్లు సాధారణంగా 50 మిమీ నుండి 200 మిమీ మందం కలిగి ఉంటాయి మరియు 900 మిమీ నుండి 1000 మిమీ వరకు ప్రభావవంతమైన వెడల్పులను కలిగి ఉంటాయి. PU శాండ్విచ్ ప్యానెల్లు 30 mm నుండి 100 mm మందంతో 1000 mm ప్రభావవంతమైన వెడల్పుతో ఉంటాయి. EPS శాండ్విచ్ ప్యానెల్లు 50 mm నుండి 250 mm మందంతో 1150 mm లేదా 1200 mm ప్రభావవంతమైన వెడల్పులతో అందుబాటులో ఉన్నాయి. ప్యానెల్ పొడవు సాధారణంగా 12,000 మిమీ వరకు ఉంటుంది మరియు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా అనుకూల పొడవులను ఉత్పత్తి చేయవచ్చు.
| పనితీరు సూచిక | పాలియురేతేన్ (PU) కోర్ | రాక్ ఉన్ని కోర్ | పాలీస్టైరిన్ (EPS) కోర్ | ప్రామాణిక సూచన |
|---|---|---|---|---|
| కోర్ డెన్సిటీ | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868 / 869 / 689 |
| ఉష్ణ వాహకత | ≤0.027 W/(m·K) | ≤0.045 W/(m·K) | ≤0.041 W/(m·K) | పరిసర ఉష్ణోగ్రత వద్ద కొలుస్తారు |
| బాండ్ స్ట్రెంత్ | ≥0.09 MPa | >0.06 MPa | >0.1 MPa | ఫేసింగ్ మరియు కోర్ మధ్య |
| దహన పనితీరు | తరగతి B1 | క్లాస్ A (కాని మండే) | తరగతి B2 | GB 8624 |
| ఫైర్ రెసిస్టెన్స్ రేటింగ్ | పేర్కొనబడలేదు | మందం ≥80 మిమీ కోసం ≥60 నిమిషాలు | పేర్కొనబడలేదు | అగ్ని పరీక్షల ద్వారా ధృవీకరించబడింది |
| ఫ్లెక్సురల్ లోడ్ కెపాసిటీ | L₀/200 వద్ద ≥0.5 kN/m | L₀/250 వద్ద ≥0.5 kN/m | L₀/250 వద్ద ≥0.5 kN/m | విక్షేపం పరిమితి |
| సాధారణ మందం | 30-100 మి.మీ | 50-200 మి.మీ | 50-250 మి.మీ | అనుకూలీకరించదగినది |
| ప్రభావవంతమైన వెడల్పు | 1000 మి.మీ | 900-1000 మి.మీ | 1150-1200 మి.మీ | ప్రామాణిక వెడల్పులు |
ప్యానెల్ I- పుంజం వలె ప్రవర్తిస్తుంది. మెటల్ ఫేసింగ్లు ఫ్లాంగ్లుగా పనిచేస్తాయి, తన్యత మరియు సంపీడన ఒత్తిడిని కలిగి ఉంటాయి. కోర్ వెబ్గా పనిచేస్తుంది, కోత శక్తులను బదిలీ చేస్తుంది. కోర్ సాంద్రత తక్కువగా ఉన్నందున కోర్ మందాన్ని పెంచడం వలన గణనీయమైన బరువును జోడించకుండా ఫ్లెక్చరల్ దృఢత్వాన్ని పెంచుతుంది. పేర్కొన్న విక్షేపం పరిమితిలో మూడు ప్రధాన రకాలు 0.5 kN/m కనిష్ట ఫ్లెక్చురల్ లోడ్ సామర్థ్యాన్ని చేరుకోవడం అవసరం. రాక్ ఉన్ని మరియు EPS ప్యానెల్లు L₀/250 వద్ద పరీక్షించబడతాయి, అయితే PU ప్యానెల్లు L₀/200 వద్ద పరీక్షించబడతాయి.
బాండ్ బలం అవసరాలు కోర్ రకాన్ని బట్టి మారుతూ ఉంటాయి. EPS ప్యానెల్లకు 0.1 MPa కంటే ఎక్కువ బాండ్ బలం, PU ప్యానెల్లకు కనీసం 0.09 MPa మరియు రాక్ వుల్ ప్యానెల్లకు 0.06 MPa కంటే ఎక్కువ అవసరం. పీల్ టెస్టింగ్ సమయంలో, ఫేసింగ్లో మిగిలిన కోర్ మెటీరియల్ సమానంగా పంపిణీ చేయబడాలి మరియు బంధిత ప్రాంతంలో కనీసం 85% కవర్ చేయాలి. ఈ ఆవశ్యకత ఫేసింగ్లు మరియు కోర్ ఒకే యూనిట్గా పని చేయడం కొనసాగించడాన్ని నిర్ధారించడంలో సహాయపడుతుంది.
అగ్ని ప్రవర్తన ప్రధానంగా కోర్ ద్వారా నిర్ణయించబడుతుంది. రాక్ ఉన్ని కోర్లు మండేవి కావు మరియు మందం 80 మిమీ లేదా అంతకంటే ఎక్కువ ఉన్నప్పుడు కనీసం 60 నిమిషాల అగ్ని నిరోధక రేటింగ్ను అందిస్తాయి. PU కోర్లు క్లాస్ B1 ఫ్లేమ్-రిటార్డెంట్ రేటింగ్ను చేరుకోగలవు. EPS కోర్లు క్లాస్ B2గా రేట్ చేయబడ్డాయి మరియు తక్కువ అగ్నిమాపక భద్రతా అవసరాలు ఉన్న ప్రాంతాలకు పరిమితం చేయబడ్డాయి. ప్రాజెక్ట్ ఫైర్ కోడ్లు కోర్ ఎంపికకు మార్గనిర్దేశం చేయాలి.
PU కోర్లు 0.027 W/(m·K) లేదా అంతకంటే తక్కువ వద్ద అత్యల్ప ఉష్ణ వాహకతను అందిస్తాయి, తర్వాత EPS 0.041 W/(m·K) మరియు రాక్ ఉన్ని 0.045 W/(m·K) వద్ద ఉంటాయి. ఎంపిక అనేది ఇన్సులేషన్ లక్ష్యాలు, ఫైర్ రేటింగ్ మరియు బడ్జెట్ను బ్యాలెన్స్ చేయాలి. ఇచ్చిన ఇన్సులేషన్ అవసరం కోసం, PU ప్యానెల్లు EPS లేదా రాక్ ఉన్ని ప్యానెల్ల కంటే సన్నగా ఉంటాయి.
అగ్ని ప్రమాదం ఎక్కువగా ఉన్న పారిశ్రామిక ప్లాంట్లు, పబ్లిక్ బిల్డింగ్లు, క్లీన్రూమ్లు మరియు అగ్నిమాపక సంకేతాలు క్లాస్ A మెటీరియల్లను తప్పనిసరి చేసే ప్రాంతాలు వంటి మండే కాని ఎన్వలప్ పదార్థాలు అవసరమయ్యే భవనాలకు రాక్ ఉన్ని కోర్ ప్యానెల్లు అనుకూలంగా ఉంటాయి. వారు మంచి ధ్వని శోషణను కూడా అందిస్తారు, ఇది ధ్వనించే వాతావరణంలో ఉపయోగపడుతుంది.
కోల్డ్ స్టోరేజ్, ఉష్ణోగ్రత-నియంత్రిత గిడ్డంగులు మరియు శక్తి-సమర్థవంతమైన భవనాలు వంటి పరిమిత మందంతో గరిష్ట థర్మల్ ఇన్సులేషన్ అవసరమయ్యే ప్రాజెక్ట్లకు PU కోర్ ప్యానెల్లు తగినవి. వారి B1 అగ్నిమాపక రేటింగ్ అనేక అనువర్తనాల్లో వాటిని ఆమోదయోగ్యమైనదిగా చేస్తుంది, అయితే స్థానిక అగ్నిమాపక నిబంధనలు నిర్ధారించబడాలి.
EPS కోర్ ప్యానెల్లు తాత్కాలిక నిర్మాణాలు, వ్యవసాయ భవనాలు మరియు కొన్ని గిడ్డంగులు వంటి తక్కువ అగ్నిమాపక భద్రతా అవసరాలు కలిగిన భవనాలకు ఆర్థిక ఎంపిక. అవి తక్కువ ఖర్చుతో మంచి ఇన్సులేషన్ను అందిస్తాయి, అయితే వాటి B2 రేటింగ్ ఆక్రమిత లేదా అధిక-ప్రమాదకర ప్రాంతాల్లో వినియోగాన్ని పరిమితం చేస్తుంది.
మూడింటిలో రాక్ ఉన్ని మాత్రమే మండించలేని ఎంపిక మరియు అత్యధిక అగ్ని నిరోధకతను అందిస్తుంది. PU B1ని సాధించగలదు, EPS B2. కఠినమైన అగ్ని సంకేతాలతో భవనాలకు, రాక్ ఉన్ని సాధారణంగా అవసరం.
అవును, శాండ్విచ్ ప్యానెల్లను గోడలు మరియు పైకప్పులు రెండింటికీ ఉపయోగించవచ్చు, అయితే రూఫ్ ప్యానెల్లకు బలమైన ప్రొఫైల్లు, మెరుగైన డ్రైనేజీ డిజైన్ మరియు అధిక గాలి ఉద్ధృతి నిరోధకత వంటి అదనపు ఫీచర్లు అవసరం కావచ్చు. ఎంచుకున్న ప్యానెల్ పైకప్పు లోడ్ అవసరాలకు అనుగుణంగా ఉందని తయారీదారుతో నిర్ధారించండి.
PU యూనిట్ మందం మరియు అధిక బంధం బలానికి మెరుగైన థర్మల్ ఇన్సులేషన్ను అందిస్తుంది, అయితే ఎక్కువ ఖర్చు అవుతుంది. EPS తేలికైనది మరియు చౌకైనది. మందమైన EPS ప్యానెల్తో ఇన్సులేషన్ లక్ష్యాలను చేరుకోగలిగితే, అది మరింత ఆర్థికపరమైన ఎంపిక కావచ్చు. థర్మల్ లెక్కలు నిర్ణయానికి మార్గనిర్దేశం చేయాలి.
సంబంధిత ప్రమాణాలలో మెటల్-ఫేస్డ్ పాలియురేతేన్ శాండ్విచ్ ప్యానెల్ల కోసం JC/T 868, మెటల్-ఫేస్డ్ రాక్ వుల్ శాండ్విచ్ ప్యానెల్ల కోసం JC/T 869 మరియు మెటల్-ఫేస్డ్ పాలీస్టైరిన్ శాండ్విచ్ ప్యానెల్ల కోసం JC/T 689 ఉన్నాయి. ప్రాజెక్ట్ లక్షణాలు మరియు అంగీకార ప్రమాణాలు ఈ పత్రాలను సూచించాలి.
