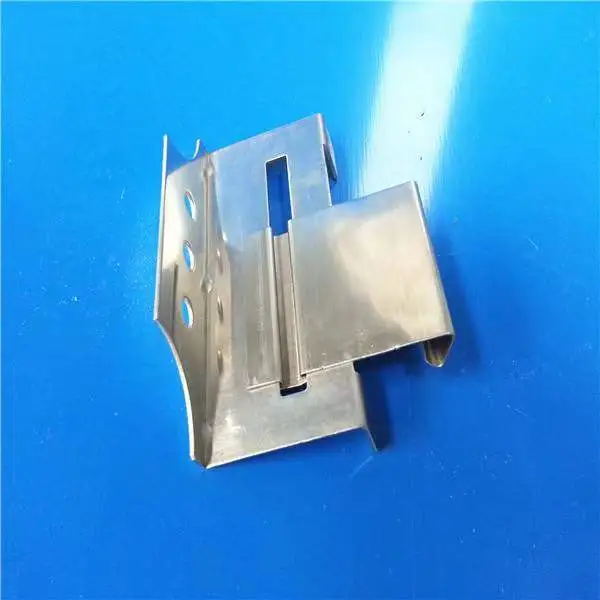

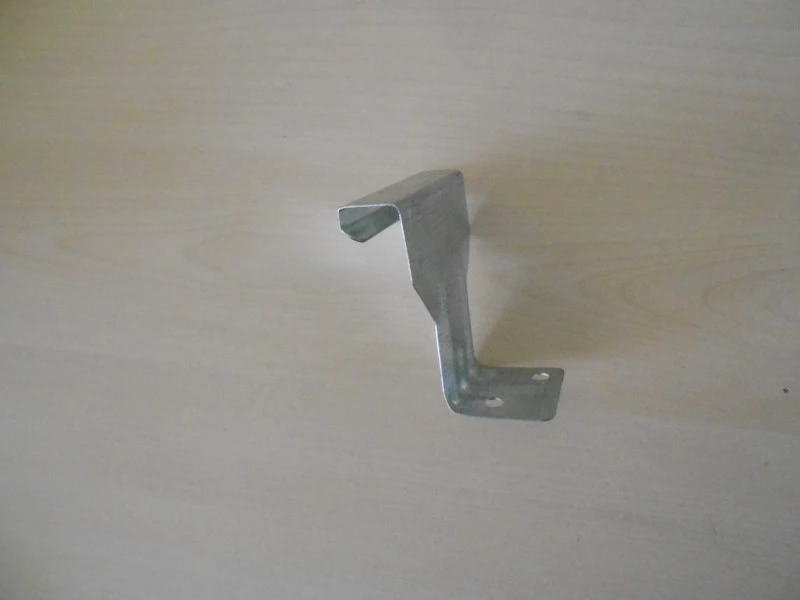

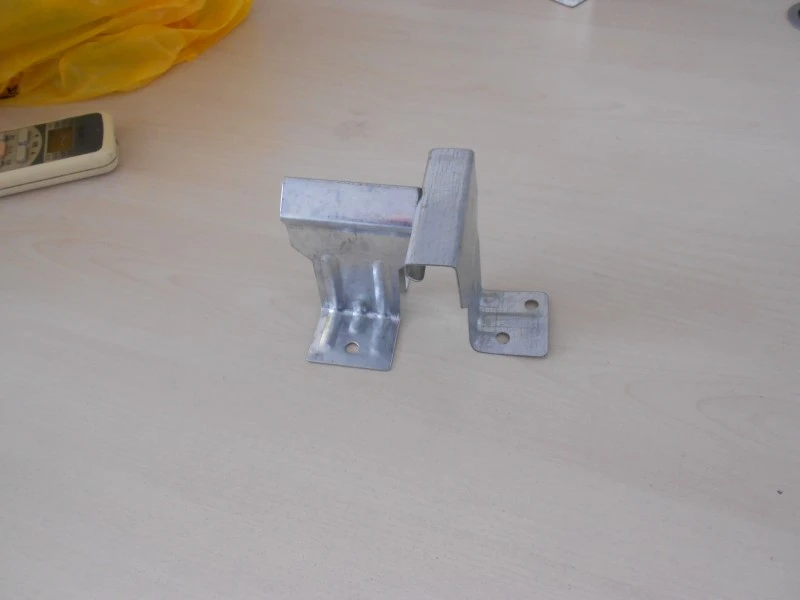

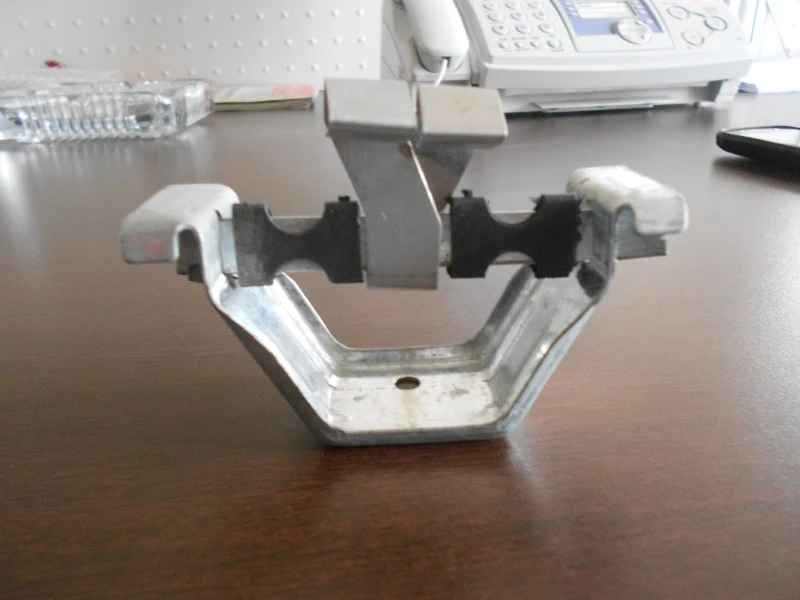

కన్సీల్డ్ క్లిప్ ఫాస్టెనర్లు బిల్డింగ్ ప్యానెల్లు మరియు సపోర్టింగ్ స్ట్రక్చర్ మధ్య దాచిన కనెక్షన్ను అందిస్తాయి. క్లిప్ పర్లిన్ లేదా బ్రాకెట్కు స్థిరపడిన బేస్ రిబ్తో నిమగ్నమై, ప్యానెల్ ఉపరితలం ద్వారా స్క్రూలు లేకుండా ప్యానెల్ను పట్టుకుంటుంది. ఈ విధానం ప్యానెల్ సీమ్ల లోపల అన్ని ఫాస్టెనర్లను ఉంచుతుంది, శుభ్రమైన బాహ్య భాగాన్ని ఇస్తుంది మరియు బహిర్గతమైన స్క్రూలు మరియు సీలెంట్తో సంబంధం ఉన్న లీక్ మార్గాలను తొలగిస్తుంది. SENBO ఈ క్లిప్లను స్లాట్ డెప్త్, లెగ్ లెంగ్త్ మరియు మెటీరియల్ మందంపై డైమెన్షనల్ చెక్లతో సరఫరా చేస్తుంది మరియు ఉత్పత్తి ప్రక్రియలో నిశ్చితార్థ బలం యొక్క క్రమానుగత పరీక్ష ఉంటుంది.
క్లిప్లు స్టాండర్డ్గా 304 స్టెయిన్లెస్ స్టీల్తో తయారు చేయబడ్డాయి, నిర్దిష్ట బడ్జెట్లకు 430 మరియు 201 అందుబాటులో ఉన్నాయి. హాట్-డిప్ గాల్వనైజింగ్తో కూడిన Q235B స్టీల్ భారీ నిర్మాణ క్లిప్ల కోసం ఉపయోగించబడుతుంది. స్టెయిన్లెస్ స్టీల్ క్లిప్లు స్ట్రిప్ మెటీరియల్ నుండి కోల్డ్ ప్రెస్ చేయడం లేదా స్టాంపింగ్ ద్వారా ఉత్పత్తి చేయబడతాయి. Q235B క్లిప్లు సాధారణంగా 5 mm కనిష్ట మందంతో హాట్-రోల్డ్ ప్లేట్తో తయారు చేయబడతాయి మరియు బలం మరియు డైమెన్షనల్ ఖచ్చితత్వాన్ని నిర్వహించడానికి హైడ్రాలిక్ కోల్డ్ ప్రెసింగ్ ద్వారా ఏర్పడతాయి.
క్లిప్ అంతర్గత ఎత్తు ప్యానెల్ స్లాట్ లోతు ద్వారా నిర్ణయించబడుతుంది. సాధారణ అంతర్గత ఎత్తులు 2.6 మిమీ నుండి 10 మిమీ వరకు ఉంటాయి, లెగ్ పొడవు 7.5 మిమీ మరియు స్టెయిన్లెస్ స్టీల్ కోసం మెటీరియల్ మందం 0.5 మిమీ నుండి 1.5 మిమీ వరకు ఉంటుంది. బోల్ట్ వ్యాసం కనీసం 8.8 బలం గ్రేడ్తో 12 మిమీ. క్లిప్లు అప్లికేషన్ ద్వారా వాల్ ప్యానెల్ క్లిప్లు, రూఫ్ ప్యానెల్ క్లిప్లు మరియు ఫ్లోర్ ప్యానెల్ క్లిప్లుగా వర్గీకరించబడ్డాయి. పదార్థం ద్వారా, అవి స్టెయిన్లెస్ స్టీల్ క్లిప్లు మరియు హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్ క్లిప్లుగా విభజించబడ్డాయి.
| అంశం | పారామీటర్ / స్పెసిఫికేషన్ | సూచన లేదా గమనికలు |
|---|---|---|
| బేస్ మెటీరియల్ | 304 స్టెయిన్లెస్ స్టీల్ / Q235B హాట్-రోల్డ్ స్టీల్ | అప్లికేషన్ ద్వారా ఎంపిక చేయబడిన పదార్థం |
| మెటీరియల్ మందం | స్టెయిన్లెస్ స్టీల్ కోసం 0.5-1.5 మిమీ; అన్ని-ఉక్కు భాగాల కోసం ≥5 మిమీ | ఉత్పత్తి రకాన్ని బట్టి ఉంటుంది |
| క్లిప్ అంతర్గత ఎత్తు | 2.6-10 మి.మీ | తప్పనిసరిగా ప్యానెల్ స్లాట్తో సరిపోలాలి |
| కాలు పొడవు | 7.5 మి.మీ | సాధారణ పరిమాణం |
| బోల్ట్ స్పెసిఫికేషన్ | M12, బలం తరగతి ≥8.8 | నిర్మాణాత్మక కనెక్షన్ కోసం |
| గాల్వనైజింగ్ మందం | ప్రతి వైపు ≥150 g/m² | హాట్-డిప్ గాల్వనైజ్డ్ Q235B |
| స్లిప్ రెసిస్టెన్స్ | 7.0 kN వద్ద Δ ≤ 7.0 mm; 10.0 kN వద్ద Δ ≤ 0.5 mm | ప్రతి GB 15831 మరియు పరిశ్రమ ప్రమాణాలు |
| నిర్మాణ సమగ్రత | 25.0 kN వద్ద వైఫల్యం లేదు | ప్రతి GB 15831 మరియు పరిశ్రమ ప్రమాణాలు |
| టోర్షనల్ దృఢత్వం | 900 N·m టార్క్ వద్ద θ ≤ 4° | లంబ కోణ కప్లర్ల కోసం |
| టార్క్ టెస్ట్ | ≥65 N·m వద్ద వైఫల్యం లేదు | క్లిప్ టార్క్ నిరోధకత |
దాచిన క్లిప్ల కోసం మెకానికల్ అవసరాలు GB 15831 మరియు సంబంధిత పరిశ్రమ ప్రమాణాలపై ఆధారపడి ఉంటాయి. స్లిప్ రెసిస్టెన్స్ పరీక్షలకు 7.0 kN లోడ్ వద్ద 7.0 mm కంటే ఎక్కువ స్థానభ్రంశం అవసరం మరియు 10.0 kN వద్ద 0.5 mm కంటే ఎక్కువ ఉండకూడదు. క్లిప్ తప్పనిసరిగా 25.0 kN వద్ద విఫలం కాకూడదు. టోర్షనల్ దృఢత్వానికి 900 N·m టార్క్లో 4 డిగ్రీల కంటే ఎక్కువ కోణం అవసరం. SENBO ద్వారా పరీక్షించబడిన ఆల్-స్టీల్ కోల్డ్-ప్రెస్డ్ క్లిప్లు ఈ పరిమితులకు అనుగుణంగా ఉంటాయి.
304 స్టెయిన్లెస్ స్టీల్ క్లిప్లు సాల్ట్ స్ప్రే టెస్టింగ్కు గురయ్యాయి మరియు అవుట్డోర్ ఎక్స్పోజర్ కోసం తగిన తుప్పు నిరోధకతను చూపుతాయి. హాట్-డిప్ గాల్వనైజ్డ్ Q235B క్లిప్లు ప్రతి వైపు కనీసం 150 g/m² జింక్ పూతను కలిగి ఉంటాయి, ఇది సాధారణ వాతావరణ పరిస్థితుల్లో దీర్ఘకాలిక రక్షణను అందిస్తుంది. మెటీరియల్ ఎంపిక ప్రాజెక్ట్ వాతావరణంతో సరిపోలాలి.
నిలబడి సీమ్ పైకప్పులలో, దాచిన క్లిప్లు ఉపరితల చొచ్చుకుపోకుండా మద్దతు బ్రాకెట్లకు ప్యానెల్లను కలిగి ఉంటాయి. ఇది క్లిప్ల వద్ద స్థిరంగా ఉన్నప్పుడు పైకప్పు ప్యానెల్లను ఉష్ణ విస్తరణ మరియు సంకోచంతో తరలించడానికి అనుమతిస్తుంది. ఫలితంగా, బహిర్గతమైన స్క్రూ రంధ్రాలు లేని పైకప్పు ఉపరితలం, ఇది నీరు ప్రవేశించే అవకాశాన్ని తగ్గిస్తుంది మరియు దీర్ఘకాలిక వాటర్ఫ్రూఫింగ్ను మెరుగుపరుస్తుంది. పెద్ద-స్పాన్ పారిశ్రామిక పైకప్పుల కోసం 360° స్టాండింగ్ సీమ్ సిస్టమ్లలో కన్సీల్డ్-క్లిప్ పద్ధతి ఉపయోగించబడుతుంది.
గోడ ప్యానెల్ల కోసం, కన్సీల్డ్ క్లిప్ ఫాస్టెనర్లు నెయిల్-ఫ్రీ ఇన్స్టాలేషన్ను అనుమతిస్తాయి, ప్యానెల్ ఉపరితలాన్ని శుభ్రంగా ఉంచుతాయి. విండో ట్రిమ్ అసెంబ్లీలలో, దాచిన కనెక్షన్ రంగు-పూత ప్యానెల్ల కట్ అంచులను కవర్ చేస్తుంది, వాటిని ప్రత్యక్ష వర్షపు పరిచయం నుండి కాపాడుతుంది మరియు అంచుల వద్ద తుప్పు పట్టే ప్రమాదాన్ని తగ్గిస్తుంది. ఈ ఇన్స్టాలేషన్ పద్ధతి నిర్మాణ రూప అవసరాలను తీరుస్తుంది.
సరఫరాదారులు స్టెయిన్లెస్ స్టీల్ లేదా గాల్వనైజ్డ్ స్టీల్ కోసం మెటీరియల్ సర్టిఫికేట్లను అందించాలి. ప్రాజెక్ట్ ద్వారా అవసరమైతే స్లిప్ రెసిస్టెన్స్, స్ట్రక్చరల్ ఇంటెగ్రిటీ మరియు టోర్షనల్ రిజిడిటీకి సంబంధించిన టెస్ట్ రిపోర్టులు అందుబాటులో ఉండాలి. ఆన్-సైట్ స్వీకరించే తనిఖీలు కొలతలు, మెటీరియల్ గ్రేడ్ మరియు ఉపరితల స్థితిని ధృవీకరించాలి. పెద్ద ఆర్డర్ల కోసం, అసలు ప్యానెల్ ప్రొఫైల్తో ఎంగేజ్మెంట్ని నిర్ధారించడానికి నమూనా క్లిప్లను పరీక్షించవచ్చు.
క్లిప్ అంతర్గత ఎత్తు తప్పనిసరిగా ఉపయోగించబడుతున్న ప్యానెల్ యొక్క స్లాట్ లోతుతో సరిపోలాలి. ప్యానెల్ స్లాట్ను కొలవండి లేదా ప్యానెల్ తయారీదారుల వివరణను చూడండి. చాలా పొడవుగా ఉన్న క్లిప్ పూర్తి నిశ్చితార్థాన్ని నిరోధిస్తుంది, అయితే చాలా చిన్నది కదలిక లేదా విడదీయడాన్ని అనుమతించవచ్చు.
దాచిన క్లిప్లు అనుకూలమైన స్లాట్ లేదా సీమ్ ప్రొఫైల్తో ప్యానెల్ల కోసం రూపొందించబడ్డాయి. స్టాండింగ్ సీమ్స్ లేదా ఇంటర్లాకింగ్ అంచులతో మెటల్ ప్యానెల్లు బాగా పని చేస్తాయి. స్లాట్ సరిగ్గా మెషిన్ చేయబడితే కొన్ని చెక్క-ఆధారిత ప్యానెల్లు దాచిన క్లిప్లను కూడా ఉపయోగించవచ్చు. ఎల్లప్పుడూ ప్యానెల్ మరియు క్లిప్ సరఫరాదారులతో అనుకూలతను నిర్ధారించండి.
స్టెయిన్లెస్ స్టీల్ క్లిప్లు, ముఖ్యంగా 304 గ్రేడ్, మెరుగైన తుప్పు నిరోధకతను అందిస్తాయి మరియు తీరప్రాంతం లేదా తేమతో కూడిన పరిసరాలకు ప్రాధాన్యతనిస్తాయి. గాల్వనైజ్డ్ స్టీల్ క్లిప్లు బలంగా ఉంటాయి మరియు భారీ నిర్మాణ కనెక్షన్ల కోసం తరచుగా ఉపయోగించబడతాయి, అయితే జింక్ పూత దూకుడు వాతావరణంలో ఎక్కువ కాలం ఉండకపోవచ్చు. ఎంపిక ప్రాజెక్ట్ యొక్క పర్యావరణ బహిర్గతం మరియు లోడ్ అవసరాలపై ఆధారపడి ఉంటుంది.
అవును, రహస్య క్లిప్లు గాలి ఎక్కువగా ఉండే ప్రాంతాల్లో, ప్రత్యేకించి స్టాండింగ్ సీమ్ రూఫ్ సిస్టమ్లలో ఉపయోగించబడతాయి. డిజైన్ విండ్ లోడ్ ప్రకారం క్లిప్లు తప్పనిసరిగా ఖాళీగా ఉండాలి మరియు క్లిప్ మెటీరియల్ మరియు మందం తగినంతగా ఉండాలి. నిర్దిష్ట ప్రాజెక్ట్ కోసం గాలి ఉద్ధరణ గణనలను నిర్వహించాలి.
