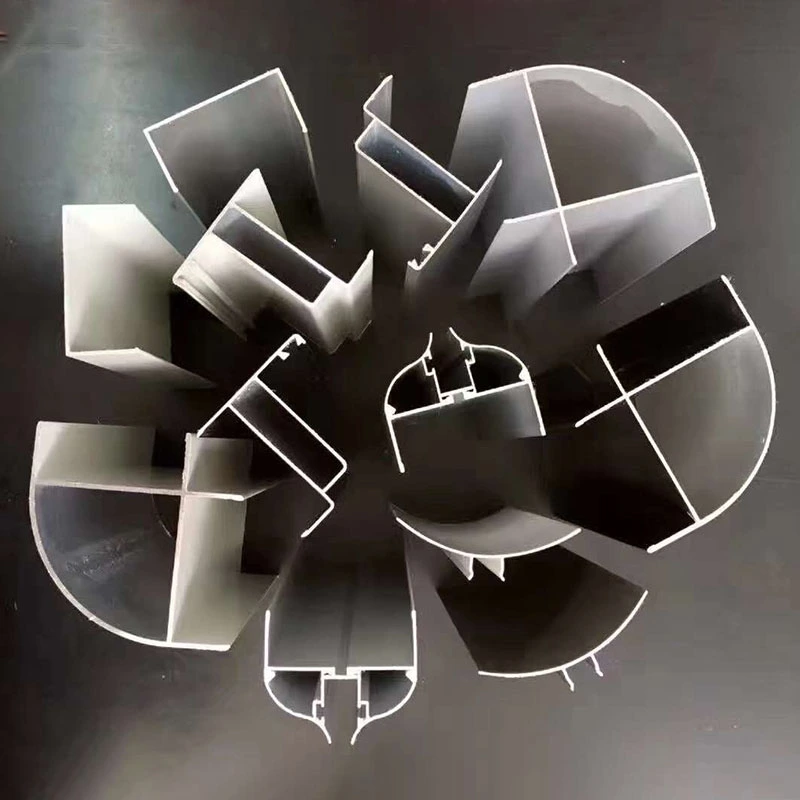

క్లీన్‌రూమ్ అల్యూమినియం ఉపకరణాలు

క్లీన్‌రూమ్ అల్యూమినియం ఉపకరణాలు, వీటిని క్లీన్‌రూమ్ అల్యూమినియం ప్రొఫైల్స్ అని కూడా పిలుస్తారు, ఇవి నియంత్రిత పర్యావరణ ఎన్‌క్లోజర్ సిస్టమ్‌ల కోసం రూపొందించబడిన ప్రత్యేక భాగాలు.SENBO బిల్డింగ్ మెటీరియల్స్డైమెన్షనల్ ఖచ్చితత్వం, ఉపరితల శుభ్రత మరియు మాడ్యులర్ అనుకూలతపై దృష్టి సారించి, దాని క్లీన్‌రూమ్ ప్యానెల్ మరియు అనుబంధ శ్రేణిలో భాగంగా ఈ ప్రొఫైల్‌లను సరఫరా చేస్తుంది.

ప్రొఫైల్‌లు 6063-T5 అల్యూమినియం-మెగ్నీషియం-సిలికాన్ మిశ్రమం నుండి అధిక-ఉష్ణోగ్రత ఎక్స్‌ట్రాషన్‌ను ఉపయోగించి తయారు చేయబడ్డాయి. ఉపరితల ముగింపులలో యానోడైజింగ్, ఎలెక్ట్రోఫోరేటిక్ కోటింగ్ మరియు పౌడర్ కోటింగ్ ఉన్నాయి, ప్రతి ఒక్కటి తుప్పు నిరోధకత మరియు మృదువైన, దుమ్ము-ఉత్పత్తి చేయని ముగింపు కోసం ఎంపిక చేయబడింది. ప్రామాణిక ప్రొఫైల్ పొడవు ఒక్కో ముక్కకు 6 మీటర్లు, అనుకూల కట్టింగ్ మరియు ప్రామాణికం కాని స్పెసిఫికేషన్‌లు అందుబాటులో ఉన్నాయి.

క్రియాత్మకంగా, ఉత్పత్తి శ్రేణి నాలుగు ప్రధాన వర్గాలను కవర్ చేస్తుంది: ఫ్రేమ్ కనెక్షన్ ప్రొఫైల్స్ (I-ప్రొఫైల్స్, H-ప్రొఫైల్స్, T-ప్రొఫైల్స్), సీలింగ్ మరియు ఫినిషింగ్ ప్రొఫైల్స్ (U-ఛానెల్స్, యాంగిల్ ప్రొఫైల్స్, అంతర్గత మరియు బాహ్య రేడియస్డ్ ప్రొఫైల్స్), డోర్ మరియు విండో ప్రొఫైల్స్ (డోర్ ఫ్రేమ్‌లు, డోర్ లీఫ్ సెక్షన్లు, విండో ఫ్రేమ్‌లు) మరియు సీలింగ్ సస్పెన్షన్ గ్లాస్ ప్రొఫైల్స్, "FF" సస్పెన్షన్ కిరణాలు).

మెటీరియల్ మరియు ఉపరితల చికిత్స

బేస్ మెటీరియల్ 6063-T5 అల్యూమినియం మిశ్రమం, ఇది మంచి బలం, మొండితనం మరియు తుప్పు నిరోధకతను అందిస్తుంది. తన్యత బలం 150 నుండి 350 MPa వరకు ఉంటుంది. యానోడైజింగ్ ఒక కఠినమైన, దుస్తులు-నిరోధక ఉపరితలాన్ని ఉత్పత్తి చేస్తుంది, ఇది శుభ్రపరచడం సులభం మరియు కణాలను పోగొట్టదు. పౌడర్ కోటింగ్ విస్తృత శ్రేణి రంగులలో లభించే మన్నికైన ముగింపును అందిస్తుంది, అయితే ఎలెక్ట్రోఫోరేటిక్ పూత సంక్లిష్ట ప్రొఫైల్‌లపై కూడా ఏకరీతి కవరేజీని అందిస్తుంది.

అన్ని ఉపరితల చికిత్సలు తక్కువ కణాల ఉత్పత్తికి మరియు సాధారణ క్రిమిసంహారక మందులకు నిరోధకత కోసం క్లీన్‌రూమ్ అవసరాలను తీర్చడానికి రూపొందించబడ్డాయి. అల్యూమినియం మిశ్రమం విషపూరితం కాదు, వాసన లేనిది మరియు తేమ మరియు అచ్చు పెరుగుదలకు నిరోధకతను కలిగి ఉంటుంది, ఇది ఎలక్ట్రానిక్స్, ఫార్మాస్యూటికల్ మరియు ఫుడ్ ఇండస్ట్రీ క్లీన్‌రూమ్‌లలో దీర్ఘకాలిక ఉపయోగం ద్వారా ప్రదర్శించబడింది.

డైమెన్షనల్ ప్రమాణాలు మరియు ఉత్పత్తి పరిధి

పరిశ్రమ ప్రమాణాలు మరియు సరఫరాదారు ఉత్పత్తి డేటా నుండి సంకలనం చేయబడింది, కింది పట్టిక సాధారణ ప్రొఫైల్ వర్గాల కోసం ప్రతినిధి వివరణలను జాబితా చేస్తుంది.

రియల్ ఇన్‌స్టాలేషన్‌లలో పనితీరు

1. మాడ్యులర్ అనుకూలత మరియు డైమెన్షనల్ టాలరెన్స్

క్లీన్‌రూమ్ అల్యూమినియం ఉపకరణాలు 40, 50 మరియు 75 సిరీస్‌ల వంటి యూనివర్సల్ స్పెసిఫికేషన్‌లతో మాడ్యులర్ కాన్సెప్ట్‌తో రూపొందించబడ్డాయి. కనెక్షన్ స్లాట్ వెడల్పులు మరియు హోల్ స్పేసింగ్‌లు పరిశ్రమ-ప్రామాణిక కొలతలను అనుసరిస్తాయి మరియు స్లాట్ వెడల్పు టాలరెన్స్‌లు సాధారణంగా ±0.2 మిమీ లోపల నియంత్రించబడతాయి. ఇది వివిధ భాగాల మధ్య వేగవంతమైన మరియు గట్టి అసెంబ్లీని నిర్ధారిస్తుంది. ఫ్యాక్టరీ అసెంబ్లీ ధృవీకరణలో కనెక్షన్‌ల బిగుతు, డైమెన్షనల్ కోఆర్డినేషన్ మరియు సీలింగ్ నిర్మాణాల అనుకూలత కోసం తనిఖీలు ఉంటాయి, తద్వారా ప్రొఫైల్‌లు ఇన్‌స్టాలేషన్ తర్వాత జోక్యం చేసుకోవు లేదా తప్పుగా అమర్చవు.

2. శుభ్రత కోసం రేడియస్ కార్నర్ డిజైన్

సెమీకండక్టర్ క్లీన్‌రూమ్‌లు మరియు ఫార్మాస్యూటికల్ GMP వర్క్‌షాప్‌లు వంటి కఠినమైన పరిశుభ్రత అవసరాలు ఉన్న పరిసరాలలో, వాల్-టు-వాల్ మరియు వాల్-టు-సీలింగ్ జంక్షన్‌లు 50 mm వ్యాసార్థం (R50)తో అల్యూమినియం అల్లాయ్ కవర్‌తో పూర్తి చేయబడతాయి. వక్ర ప్రొఫైల్ 90-డిగ్రీల కోణాలను తొలగిస్తుంది, ఇది దుమ్ము చేరడం తగ్గిస్తుంది మరియు శుభ్రపరచడం మరియు క్రిమిసంహారకతను సులభతరం చేస్తుంది. సున్నితమైన పరివర్తన వాయుప్రసరణ అల్లకల్లోలాన్ని కూడా తగ్గిస్తుంది, క్లిష్టమైన జోన్‌లలో ఏకదిశాత్మక లామినార్ వాయుప్రవాహాన్ని సంరక్షించడంలో సహాయపడుతుంది. కార్నర్ భాగాలు బ్లైండ్ రివెట్‌లను ఉపయోగించి గోడ ప్యానెల్‌లకు భద్రపరచబడతాయి, ఇది వెల్డింగ్‌తో సంబంధం ఉన్న రేణువుల కాలుష్యం లేకుండా వేగవంతమైన సంస్థాపనను అనుమతిస్తుంది.

3. FFU మద్దతు కోసం గ్రిడ్ సీలింగ్ సిస్టమ్

FFU (ఫ్యాన్ ఫిల్టర్ యూనిట్) గ్రిడ్ ఫ్రేమ్‌వర్క్ అనేది క్లీన్‌రూమ్ సీలింగ్ సిస్టమ్‌కు ప్రాథమిక నిర్మాణ మద్దతు. ఇది ప్రామాణిక కనెక్టర్‌లతో (రెండు-మార్గం, మూడు-మార్గం, నాలుగు-మార్గం, మొదలైనవి) సమీకరించబడిన అధిక-శక్తి T- ఆకారపు అల్యూమినియం మిశ్రమం ప్రొఫైల్‌లను ఉపయోగిస్తుంది. 6063-T5 మిశ్రమం సిస్టమ్‌ను తేలికగా ఇంకా బలంగా ఉంచుతుంది మరియు ప్రొఫైల్ క్రాస్-సెక్షన్ యుటిలిటీ రూటింగ్ కోసం ప్రత్యేక ఛానెల్‌లను కలిగి ఉంటుంది. తుప్పు నిరోధకత కోసం కనెక్టర్లు గాల్వనైజ్ చేయబడతాయి. ప్రామాణిక గ్రిడ్ మాడ్యూల్స్ 1180×580 mm అంతర్గత ఓపెనింగ్‌ను కలిగి ఉంటాయి, ఇది FFU ఇన్‌స్టాలేషన్ అవసరాలకు సరిపోలుతుంది.

సస్పెన్షన్ సిస్టమ్ లోడ్-బేరింగ్ కెపాసిటీ కోసం 30% భద్రతా మార్జిన్‌ను కలిగి ఉంటుంది. హ్యాంగర్ స్పేసింగ్ 1200 మిమీ లోపల నిర్వహించబడుతుంది మరియు ఫ్రేమ్ లెవలింగ్ మీటరుకు 1 మిమీ కంటే తక్కువ సహనంతో నిర్వహించబడుతుంది. సాంప్రదాయిక వెల్డెడ్ ఫ్రేమ్‌లతో పోల్చితే, ఈ ముందుగా సమీకరించబడిన విధానం నిర్మాణ సమయాన్ని 30% పైగా తగ్గిస్తుంది మరియు తదుపరి నిర్వహణ సామర్థ్యాన్ని 50% మెరుగుపరుస్తుంది.

4. ఉపరితల శుభ్రత మరియు సీలింగ్ పనితీరు

యానోడైజింగ్ లేదా పౌడర్ కోటింగ్ తర్వాత, ఈ ప్రొఫైల్స్ యొక్క ఉపరితలాలు మృదువైనవి, బర్ర్-ఫ్రీ మరియు దుమ్ము సంశ్లేషణకు నిరోధకతను కలిగి ఉంటాయి. ముందుగా రూపొందించిన పొడవైన కమ్మీలు సీలింగ్ స్ట్రిప్స్, PVC క్యాప్స్ మరియు ప్లాస్టిక్ కార్నర్ గార్డ్‌లు వంటి నాన్-మెటాలిక్ భాగాలను ఇన్‌స్టాల్ చేయడానికి అనుమతిస్తాయి, ఇవి డస్ట్ ప్రూఫింగ్ మరియు ఎయిర్‌టైట్‌నెస్‌ని పెంచుతాయి. అల్యూమినియం మిశ్రమం పదార్థం విషపూరితం కానిది, వాసన లేనిది, తుప్పు-నిరోధకత మరియు తేమ-ప్రూఫ్, బహుళ పరిశ్రమలలోని క్లీన్‌రూమ్ పరిసరాలలో దీర్ఘకాలిక పనితీరు నిరూపించబడింది.

ఫంక్షనల్ లక్షణాలు

1. విశ్వసనీయ మెటీరియల్ లక్షణాలు.6063-T5 అల్యూమినియం మిశ్రమం ఏకరీతి ఆకృతిని మరియు 150-350 MPa యొక్క తన్యత బలాన్ని అందిస్తుంది. సాధారణ క్లీన్‌రూమ్ పరిస్థితుల్లో డిజైన్ సేవ జీవితం కనీసం 15 సంవత్సరాలు.

2. టైట్ అసెంబ్లీ కోసం ఖచ్చితమైన టాలరెన్స్.స్లాట్ వెడల్పు సహనం ± 0.2 మిమీ లోపల నిర్వహించబడుతుంది. మాడ్యులర్ డిజైన్ మరియు స్టాండర్డ్ ఇంటర్‌ఫేస్‌లు క్లీన్‌రూమ్ ప్యానెల్‌లు మరియు సీలింగ్ స్ట్రిప్స్ వంటి కాంప్లిమెంటరీ మెటీరియల్‌లతో గట్టిగా సరిపోతాయని నిర్ధారిస్తాయి.

3. స్మూత్, నాన్-డస్ట్-జెనరేటింగ్ సర్ఫేస్.యానోడైజింగ్, ఎలెక్ట్రోఫోరేసిస్ మరియు పౌడర్ కోటింగ్‌తో సహా ఉపరితల చికిత్సలు మృదువైన, నాన్-పోరస్ ముగింపును ఉత్పత్తి చేస్తాయి, ఇది తుప్పు-నిరోధకత మరియు శుభ్రపరచడం సులభం. ఇది తక్కువ కణాల విడుదల కోసం క్లీన్‌రూమ్ అవసరాలను తీరుస్తుంది.

4. సమగ్ర ఉత్పత్తి పరిధి.సిరీస్‌లో ఛానెల్ ప్రొఫైల్‌లు, యాంగిల్ ప్రొఫైల్‌లు, రేడియస్డ్ కార్నర్ ప్రొఫైల్‌లు, డోర్ మరియు విండో ఫ్రేమ్‌లు మరియు FFU గ్రిడ్ సిస్టమ్‌లు ఉన్నాయి. కస్టమ్ కొలతలు మరియు ప్రత్యేక ఆకృతులను అభ్యర్థనపై ఉత్పత్తి చేయవచ్చు.

5. మాడ్యులర్ అసెంబ్లీ మరియు పునర్వినియోగం.ప్రొఫైల్స్ బోల్ట్ కనెక్షన్లు మరియు రివెట్లను ఉపయోగించి సమీకరించబడతాయి, వెల్డింగ్ అవసరాన్ని తొలగిస్తాయి. ఇది వేగవంతమైన ఇన్‌స్టాలేషన్, విడదీయడం మరియు లేఅవుట్ మార్పులు అవసరమైనప్పుడు మళ్లీ ఉపయోగించడాన్ని ప్రారంభిస్తుంది.

ఇన్‌స్టాలేషన్ మరియు అనుకూలత గమనికలు

గోడ ప్యానెల్ కనెక్షన్ల కోసం:I-బీమ్ మరియు H-బీమ్ ప్రొఫైల్‌లు ప్యానెల్‌ల మధ్య ఇంటర్మీడియట్ కనెక్టర్‌లుగా ఉపయోగించబడతాయి. ఇన్‌స్టాలేషన్‌కు ముందు ప్రొఫైల్ స్లాట్ వెడల్పు ప్యానెల్ అంచు మందంతో సరిపోలుతుందని ధృవీకరించండి. ఖాళీలను నివారించడానికి ఫాస్టెనర్‌లను ఏకరీతిగా బిగించండి.

మూలలో ముగింపు కోసం:దుమ్ము ఉచ్చులను తొలగించడానికి గోడ నుండి గోడ మరియు గోడ నుండి పైకప్పు జంక్షన్‌ల వద్ద R50 లేదా పెద్ద వ్యాసార్థ ప్రొఫైల్‌లను ఉపయోగించండి. క్లీనర్ ప్రదర్శన మరియు తగ్గిన నలుసు కాలుష్యం కోసం స్క్రూల మీద బ్లైండ్ రివెట్‌లు సిఫార్సు చేయబడతాయి.

FFU గ్రిడ్ పైకప్పుల కోసం:హ్యాంగర్ స్పేసింగ్ 1200 మి.మీ మించకుండా చూసుకోండి మరియు ఫ్రేమ్ మీటరుకు 1 మి.మీ లోపల సమం చేయబడిందని నిర్ధారించుకోండి. 1180×580 mm యొక్క గ్రిడ్ ఓపెనింగ్ FFU మాడ్యూల్‌లకు ప్రామాణికం, కానీ అనుకూల పరిమాణాలు కల్పించబడతాయి.

తలుపు మరియు కిటికీ ఫ్రేమ్‌ల కోసం:క్లీన్‌రూమ్ ప్యానెల్ మందంతో సరిపోలే ప్రొఫైల్‌లను ఎంచుకోండి. సీలింగ్ గాడి ఉద్దేశించిన రబ్బరు పట్టీ లేదా సీలెంట్‌తో అనుకూలంగా ఉందని ధృవీకరించండి. సంస్థాపన తర్వాత, తలుపు లేదా విండో బైండింగ్ లేకుండా సజావుగా పనిచేస్తుందో లేదో తనిఖీ చేయండి.

ఈ ప్రొఫైల్‌లు ఎక్కడ ఉపయోగించబడతాయి

1.ఎలక్ట్రానిక్స్ మరియు సెమీకండక్టర్ క్లీన్‌రూమ్‌లు: వాల్ ప్యానెల్‌లు మరియు సీలింగ్‌ల కోసం కనెక్షన్ మరియు ఫిక్సేషన్, అలాగే FFU గ్రిడ్ సీలింగ్ సిస్టమ్‌లు.

2.బయోఫార్మాస్యూటికల్ GMP సౌకర్యాలు: అంతర్గత మరియు బాహ్య మూలలను సీలింగ్ చేయడానికి R50 రేడియస్డ్ కార్నర్ ప్రొఫైల్‌లు, దుమ్ము-ట్రాపింగ్ డెడ్ జోన్‌లను తొలగిస్తాయి.

3.హాస్పిటల్ ఆపరేటింగ్ రూమ్‌లు మరియు ICU వార్డులు: డోర్ మరియు విండో ఫ్రేమ్‌ల ఇన్‌స్టాలేషన్ మరియు గాలి చొరబడని సీలింగ్ అప్లికేషన్‌లు.

4.ఫుడ్ ప్రాసెసింగ్ క్లీన్‌రూమ్‌లు: క్లీన్‌రూమ్ ప్యానెల్ కనెక్షన్‌లు, ఫ్లోర్ ఛానల్ సీలింగ్ మరియు సీలింగ్ గ్రిడ్ ఇన్‌స్టాలేషన్.

5.లేబొరేటరీ క్లీన్ జోన్‌లు: ఫ్రేమ్‌వర్క్ అసెంబ్లీ, యుటిలిటీ లైన్ ఇంటిగ్రేషన్ మరియు సీలింగ్.

తరచుగా అడిగే ప్రశ్నలు

1. ఫార్మాస్యూటికల్ క్లీన్‌రూమ్‌లకు ఏ ఉపరితల చికిత్స సిఫార్సు చేయబడింది?

ఫార్మాస్యూటికల్ GMP సౌకర్యాల కోసం, యానోడైజ్డ్ లేదా పౌడర్-కోటెడ్ ఫినిషింగ్‌లు సాధారణంగా ఉపయోగించబడతాయి ఎందుకంటే అవి పోరస్ లేనివి, శుభ్రపరచడం సులభం మరియు సాధారణ క్రిమిసంహారక మందులకు నిరోధకతను కలిగి ఉంటాయి. ఏకరీతి కవరేజ్ అవసరమైన సంక్లిష్ట ఆకృతులతో ప్రొఫైల్‌ల కోసం ఎలెక్ట్రోఫోరేటిక్ పూతని పేర్కొనవచ్చు.

2. వెల్డింగ్ లేకుండా వ్యాసార్థ మూలలో ప్రొఫైల్స్ ఎలా ఇన్స్టాల్ చేయబడ్డాయి?

రేడియస్డ్ కార్నర్ ప్రొఫైల్‌లు సాధారణంగా బ్లైండ్ రివెట్‌లను ఉపయోగించి భద్రపరచబడతాయి. వెల్డింగ్‌తో సంబంధం ఉన్న వేడి, పొగలు మరియు రేణువుల కాలుష్యాన్ని నివారించేటప్పుడు ఈ పద్ధతి సురక్షితమైన కనెక్షన్‌ను అందిస్తుంది. రివెట్‌లు లోపలి నుండి వ్యవస్థాపించబడ్డాయి, శుభ్రపరచడం సులభం అయిన ఒక మృదువైన బాహ్య ఉపరితలం వదిలివేయబడుతుంది.

3. అనుకూల ప్రొఫైల్ పొడవులను సరఫరా చేయవచ్చా?

అవును. ప్రామాణిక పొడవు 6 మీటర్లు, కానీ ప్రొఫైల్స్ ఫ్యాక్టరీలో పేర్కొన్న పొడవులకు కత్తిరించబడతాయి. కస్టమ్ ఎక్స్‌ట్రూషన్ డైలను ఉపయోగించి ప్రామాణికం కాని క్రాస్-సెక్షన్‌లను కూడా ఉత్పత్తి చేయవచ్చు, కనీస ఆర్డర్ పరిమాణాలు మరియు లీడ్ టైమ్ పరిగణనలకు లోబడి ఉంటుంది.

4. అల్యూమినియం ప్రొఫైల్‌లు మరియు క్లీన్‌రూమ్ ప్యానెల్‌ల మధ్య అనుకూలతను నేను ఎలా నిర్ధారించగలను?

చాలా మంది క్లీన్‌రూమ్ ప్యానెల్ తయారీదారులు తమ ప్యానెల్‌లను పరిశ్రమ-ప్రామాణిక ప్రొఫైల్ స్లాట్ వెడల్పులకు సరిపోయేలా డిజైన్ చేస్తారు. ఆర్డర్ చేయడానికి ముందు, ప్యానెల్ అంచు మందం మరియు ప్రొఫైల్ స్లాట్ వెడల్పు అనుకూలంగా ఉన్నాయని నిర్ధారించండి. మా సాంకేతిక బృందం ధృవీకరణ కోసం డైమెన్షనల్ డ్రాయింగ్‌లు మరియు నమూనాలను అందించగలదు.

5. FFU సీలింగ్ గ్రిడ్ సిస్టమ్ యొక్క లోడ్-బేరింగ్ కెపాసిటీ ఎంత?

FFU గ్రిడ్ సిస్టమ్ ఊహించిన లోడ్ కంటే 30% భద్రతా మార్జిన్‌తో రూపొందించబడింది, ఇందులో FFU యూనిట్ల బరువు, సీలింగ్ ప్యానెల్‌లు మరియు ఏదైనా సర్వీస్ లోడ్‌లు ఉంటాయి. లోడ్‌లను సమానంగా పంపిణీ చేయడానికి హ్యాంగర్ అంతరం 1200 mm లోపల నిర్వహించబడుతుంది. నిర్దిష్ట లోడ్ లెక్కల కోసం, దయచేసి మా ఇంజనీరింగ్ బృందానికి FFU బరువు మరియు సీలింగ్ కాన్ఫిగరేషన్‌ను అందించండి.
